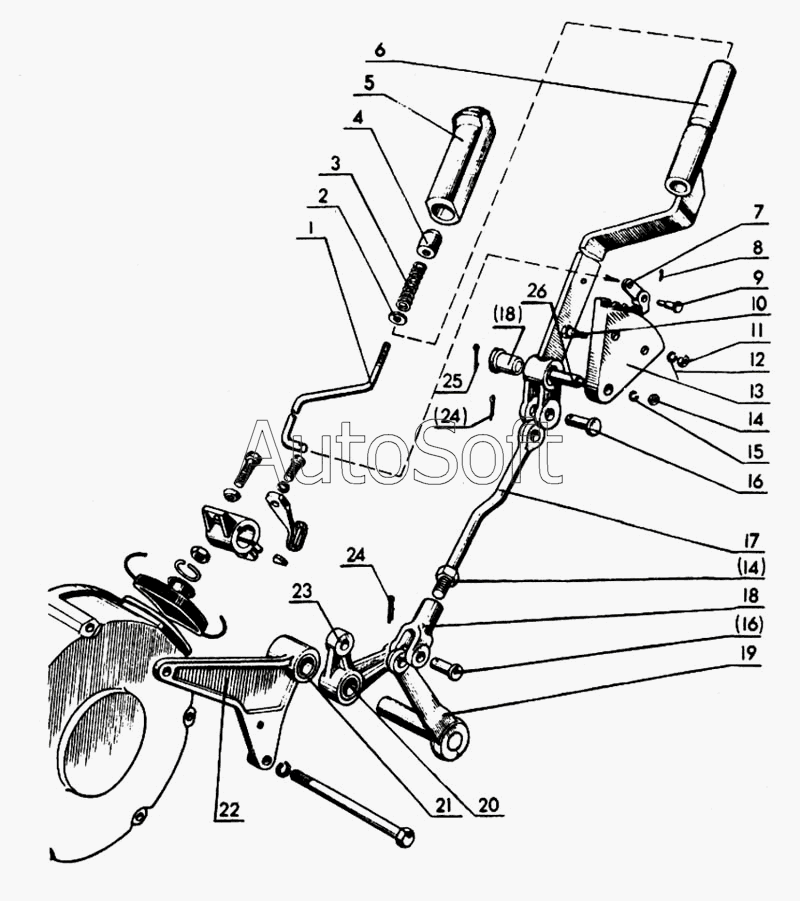

Каталог запасных частей к технике: МТЗ-80 (1998). Управление стояночно-запасным тормозом
19
11
12
13
14
14
15
16
16
17
18
18
10
20
21
22
23
24
24
25
26
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-3502070 | 7***0 | Кронштейн со втулкой 36-3502037-А в сборе | |
| 70-3507120 | 7***0 | Рычаг в сборе | |
| 70-3507120-01 | 7***1 | Рычаг | |
| 70-3507130-01 | 7***1 | Рычаг (только для тракторов МТЗ-82/82Л) | |
| 70-3507140 | 7***0 | Тяга в сборе | |
| 70-3507150 | 7***0 | Кронштейн с валиком и втулками в сборе | |
| 80-4216050 | 8***0 | Рычаг 80-4216057со втулкой в сборе | |
| 1 | 7***2 | Тяга | |
| 2 | Ш***8 | Шайба 5.01.019 ГОСТ 11371-78 | |
| 3 | 5***7 | Пружина | |
| 4 | А***2 | Кнопка | |
| 5 | А***1 | Рукоятка | |
| 6 | 7***0 | Рычаг | |
| 7 | 5***6 | Защелка | |
| 8 | Ш***8 | Шплинт 2х12-001 ГОСТ 397-68 | |
| 9 | 7***4 | Ось | |
| 10 | Б***0 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | |
| 11 | Г***0 | Гайка М10.6Н.6.019 ГОСТ 5915-70 | |
| 12 | Ш***0 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | |
| 13 | 7***Б | Сектор | |
| 14 | Г***0 | Гайка М12х1,25-6Н.6.019 ГОСТ 7796-70 | |
| 15 | Ш***0 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | |
| 16 | П***5 | Палец 12х32.019 ОН-025 | |
| 17 | 7***1 | Тяга | |
| 18 | 5***3 | Вилка | |
| 19 | 7***0 | Валик | |
| 20 | 7***Б | Втулка | |
| 21 | 3***А | Втулка | |
| 22 | 7***1 | Кронштейн | |
| 23 | 8***7 | Рычаг | |
| 24 | Ш***8 | Шплинт 3,2х18.019 ГОСТ 397-68 | |
| 25 | Ш***8 | Шплинт 4,0х22.019 ГОСТ 397-68 | |
| 26 | 7***Б | Ось |
