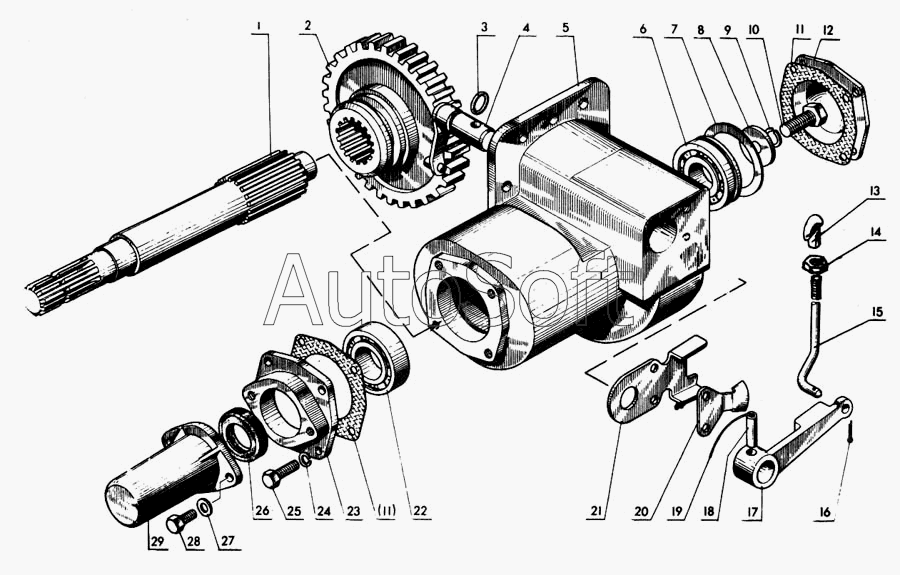

Каталог запасных частей к технике: МТЗ-80 (1998). Боковой вал отбора мощности
14
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-4204010 | 5***0 | Вал отбора мощности боковой с 8-шлицевым хвостовиком в сборе | |
| 50-4204010-01 | 5***1 | Вал отбора мощности боковой с 8-шлицевым хвостовиком в сборе | |
| 1 | 5***2 | Вал с 8-шлицевым хвостовиком | |
| 2 | Ф***6 | Шестерня | |
| 3 | 5***4 | Кольцо | |
| 4 | 5***0 | Валик | |
| 5 | 5***Б | Корпус | |
| 6 | П***5 | Подшипник 208А ГОСТ 8338-75 | |
| 7 | К***3 | Кольцо КСП-72 ГОСТ 2893-73 | |
| 8 | 5***8 | Шайба нажимная | |
| 9 | 2***2 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | |
| 10 | Б***0 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | |
| 11 | 5***1 | Прокладка | |
| 12 | 5***9 | Крышка подшипника | |
| 13 | А***0 | Рукоятка | |
| 14 | Г***0 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | |
| 15 | 5***2 | Тяга | |
| 16 | Ш***6 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
| 17 | 5***4 | Рычаг | |
| 18 | Ш***9 | Штифт 10х40-01 ГОСТ 14229-69 | |
| 19 | П***4 | Проволока 1,6-0-с ГОСТ 3282-74 | |
| 20 | 5***6 | Пластина | |
| 21 | 5***8 | Пластина | |
| 22 | П***3 | Подшипник 50306 ГОСТ 2893-73 | |
| 23 | 5***4 | Крышка | |
| 24 | Ш***4 | Шайба 8Т 65Г 06 ОСТ 37.001.115-74 | |
| 25 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 26 | М***0 | Манжета 2-38х58-1 ГОСТ 8752-70 | |
| 27 | Ш***8 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 28 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 29 | 5***А | Колпак |
