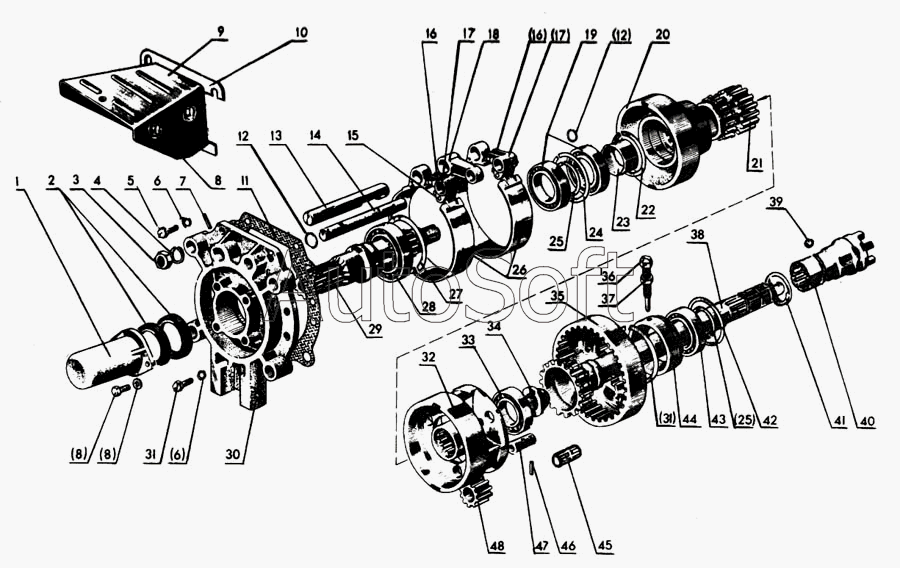

Каталог запасных частей к технике: МТЗ-80 (1998). Вал отбора мощности задний
1
2
3
4
5
6
6
6
7
8
8
9
10
11
12
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-4202040 | 5***0 | Стакан с кольцом и подшипником в сборе | |
| 70-4202020 | 7***0 | Крышка задняя в сборе | |
| 70-4202030-А | 7***А | Коронная шестерня | |
| 70-4202035-Б | 7***Б | Коронная шестерня с валом и болтом в сборе | |
| 70-4202050 | 7***0 | Солнечная шестерня с барабаном и кольцом в сборе | |
| 70-4202055 | 7***5 | Солнечная шестерня в сборе | |
| 70-4202060 | 7***0 | Водило в сборе | |
| Гайка М8 6Н.6.019 ГОСТ 5915-70 | Г***0 | Гайка М8 6Н.6.019 ГОСТ 5915-70 | |
| Шайба 8 | Ш***8 | Шайба 8 | |
| Шайба 8ОТ 65Г ГОСТ 6402-70 | Ш***0 | Шайба 8ОТ 65Г ГОСТ 6402-70 | |
| 1 | 5***А | Колпак | |
| 2 | М***0 | Манжета 2-45х65-1 ГОСТ 8752-70 | |
| 3 | Г***0 | Гайка М16х1,5. 6Н.019 ГОСТ 5915-70 | |
| 4 | Ш***0 | Шайба 16ОТ.65Г.06 ГОСТ 6402-70 | |
| 5 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7795-70 | |
| 6 | Ш***0 | Шайба 10ОТ.65Г.06 ГОСТ 6402-70 | |
| 7 | Ш***4 | Штифт 6х30 ГОСТ 10773-64 | |
| 8 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 9 | 8***2 | Крышка | |
| 10 | 8***1 | Кожух | |
| 11 | 5***А | Прокладка | |
| 12 | 5***9 | Кольцо | |
| 13 | 7***Б | Ось | |
| 14 | 7***Б | Ось | |
| 15 | Ш***0 | Штифт 8Пр2,2х36 ГОСТ 3128-70 | |
| 16 | 5***8 | Палец | |
| 17 | 5***4 | Рычаг | |
| 18 | 5***8 | Кронштейн | |
| 19 | П***5 | Подшипник 209А ГОСТ 8338-75 | |
| 20 | 7***3 | Барабан | |
| 21 | 7***2 | Шестерня солнечная | |
| 22 | К***8 | Кольцо 2В68 ГОСТ 13940-68 | |
| 23 | 7***7 | Втулка | |
| 24 | К***8 | Кольцо 2В85 ГОСТ 13941-68 | |
| 25 | К***8 | Кольцо 2В50 ГОСТ 13940-68 | |
| 26 | 5***А | Лента | |
| 27 | К***8 | Кольцо 2В110 ГОСТ 13940-68 | |
| 28 | П***1 | Подшипник 60310А ГОСТ 7242-81 | |
| 29 | 7***8 | Вал | |
| 30 | 7***2 | Крышка задняя | |
| 31 | Б***0 | Болт М10-6gх35.88.35.019 ГОСТ 7795-70 | |
| 32 | 7***5 | Водило | |
| 33 | П***5 | Подшипник 208А ГОСТ 8388-75 | |
| 34 | 7***А | Гайка | |
| 35 | 7***3 | Шестерня коронная | |
| 36 | 5***8 | Винт | |
| 37 | Г***0 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 | |
| 38 | 7***А | Вал | |
| 39 | Ш***1 | Шарик 7,938 ГОСТ 3722-81 | |
| 40 | 5***Б | Муфта | |
| 41 | А***2 | Кольцо | |
| 42 | К***8 | Кольцо 2В90 ГОСТ 13941-68 | |
| 43 | П***5 | Подшипник 210А ГОСТ 8338-75 | |
| 44 | 5***А | Стакан | |
| 45 | П***Е | Подшипник ЗКК 20х26х34Е | |
| 46 | Ш***9 | Штифт 4х30 ГОСТ 14229-69 | |
| 47 | 7***6 | Ось | |
| 48 | 7***4 | Сателлит |
