Каталог запасных частей к технике: МТЗ-80 (1998). Управление гидроузлами
14
28
27
26
25
24
24
23
22
21
20
19
18
17
17
16
15
13
12
11
10
9
8
7
6
5
5
4
3
3
3
3
2
1

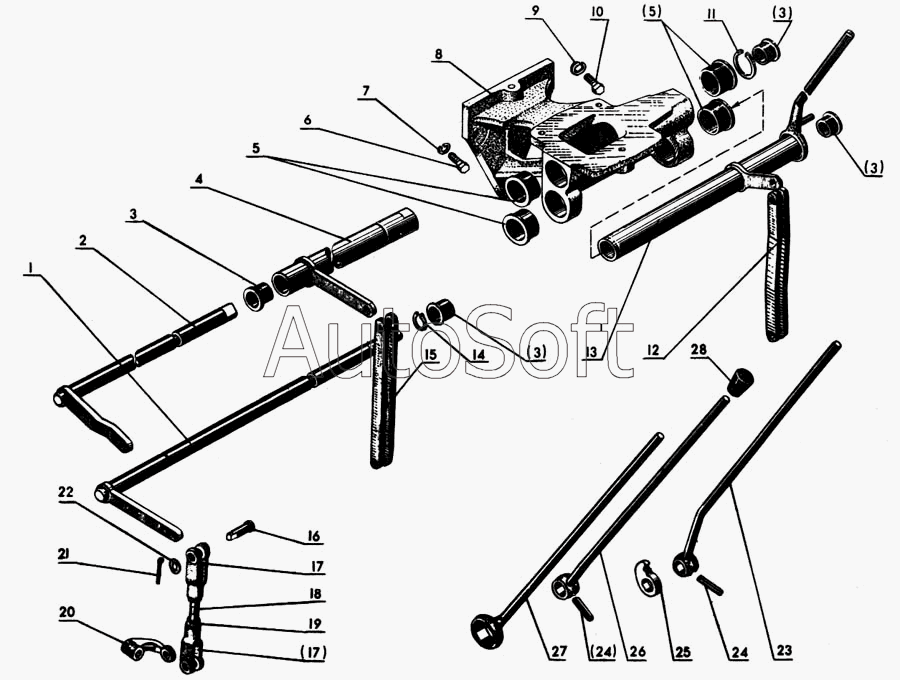

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-4607040 | 7***0 | Кронштейн в сборе | |
| 1 | 7***0 | Вал | |
| 2 | 7***0 | Вал | |
| 3 | 5***А | Втулка | |
| 4 | 7***0 | Вал | |
| 5 | 5***1 | Втулка | |
| 6 | Б***0 | Болт М10-6gх30.88.35.019 ГОСТ 7795-70 | |
| 7 | Ш***5 | Шайба 10ОТ ОСТ 37.001.115-75 | |
| 8 | 7***7 | Кронштейн | |
| 9 | Ш***5 | Шайба 12ОТ ОСТ 37.001.115-75 | |
| 10 | Б***0 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | |
| 11 | К***8 | Кольцо 2Б32 ГОСТ 13940-68 | |
| 12 | 7***8 | Тяга | |
| 13 | 7***0 | Вал | |
| 14 | К***8 | Кольцо 2Б18 ГОСТ 13940-68 | |
| 15 | 7***7 | Тяга | |
| 16 | А***1 | Палец | |
| 17 | А***А | Вилка | |
| 18 | 5***7 | Тяга | |
| 19 | Г***0 | Гайка М8.6Н.6.09 ГОСТ 5915-70 | |
| 20 | 5***А | Рычаг | |
| 21 | Ш***6 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
| 22 | 7***4 | Шайба | |
| 23 | 7***4 | Рычаг | |
| 24 | Ш***9 | Штифт 8х30.65Г ГОСТ 14229-69 | |
| 25 | 7***7 | Пластина | |
| 26 | 7***6 | Рычаг | |
| 27 | 7***7 | Рычаг | |
| 28 | А***4 | Рукоятка |
