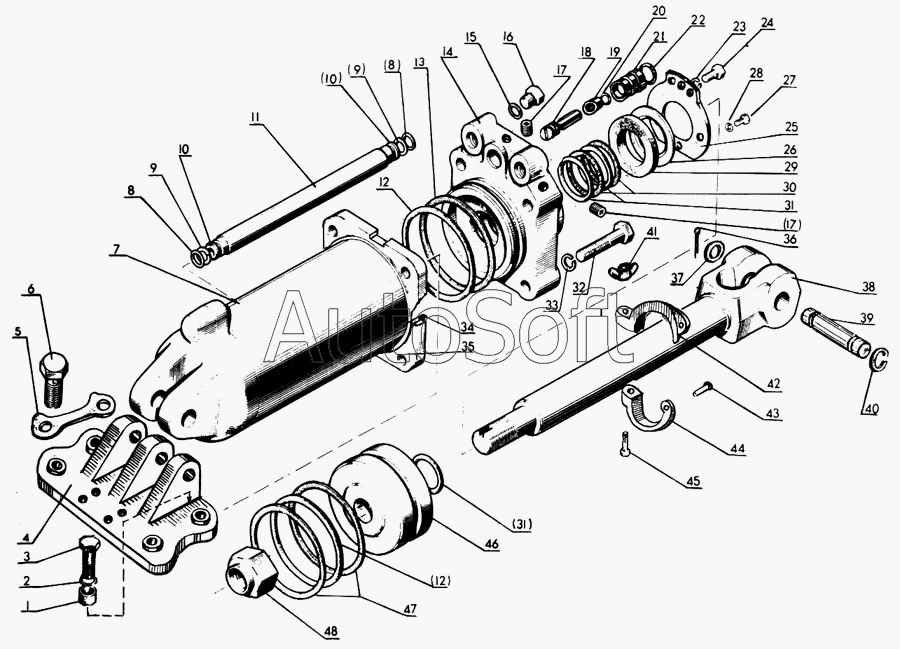

Каталог запасных частей к технике: МТЗ-80 (1998). Цилиндр Ц100x200
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц100х200-3 | Ц***3 | Цилиндр | |
| 1 | 7***1 | Втулка | |
| 2 | 2***8 | Шайба | |
| 3 | 7***1 | Болт | |
| 4 | 7***А | Кронштейн | |
| 5 | 7***4 | Пластина | |
| 6 | 7***6 | Болт | |
| 7 | Ц***1 | Корпус цилиндра | |
| 8 | К***3 | Кольцо 016-021-30-2-3 ГОСТ 9833-73 | |
| 9 | Ц***3 | Кольцо защитное | |
| 10 | Ц***7 | Шайба | |
| 11 | Ц***6 | Маслопровод | |
| 12 | Ц***3 | Кольцо | |
| 13 | Ц***2 | Кольцо защитное | |
| 14 | Ц***1 | Крышка | |
| 15 | К***3 | Кольцо 018-022-25-2-2 ГОСТ 9833-73 | |
| 16 | Ц***1 | Заглушка | |
| 17 | Ц***6 | Заглушка 1/4" | |
| 18 | Ц***А | Клапан с уплотнением | |
| 19 | Ц***4 | Втулка | |
| 20 | Ц***7 | Кольцо | |
| 21 | Ц***А | Корпус клапана | |
| 22 | Ц***6 | Кольцо | |
| 23 | Ш***0 | Шайба 8Т 65Г ГОСТ 6402-70 | |
| 24 | Б***0 | Болт М8-6gх16.88.019 ГОСТ 7796-70 | |
| 25 | Ц***А | Крышка чистиков | |
| 26 | Ц***6 | Скребок | |
| 27 | Б***0 | Болт М6gх14.88.35.019 ГОСТ 7796-70 | |
| 28 | Ш***0 | Шайба 6Т 65Г ГОСТ 6402-70 | |
| 29 | Ц***7 | Манжета | |
| 30 | Ц***6 | Кольцо | |
| 31 | Ц***4 | Кольцо | |
| 32 | Б***0 | Болт М16-6gх80.88.35.019 ГОСТ 7796-70 | |
| 33 | Ш***0 | Шайба 16Т 65Г ГОСТ 6402-70 | |
| 34 | Ц***5 | Кольцо стопорное | |
| 35 | Ц***1 | Фланец | |
| 36 | Ш***9 | Шплинт 5х36 ГОСТ 397-79 | |
| 37 | 7***2 | Шайба | |
| 38 | Ц***1 | Шток | |
| 39 | Ц***М | Палец | |
| 40 | 5***2 | Кольцо | |
| 41 | Ц***А | Гайка-барашек | |
| 42 | Ц***Б | Упор | |
| 43 | Ц***0 | Палец упора | |
| 44 | Ц***Б | Полукольцо упора | |
| 45 | Б***0 | Болт М6-6gх35.88.35.019 ГОСТ 7796-70 | |
| 46 | Ц***Г | Поршень | |
| 47 | Ц***5 | Кольцо | |
| 48 | Ц***4 | Гайка |
