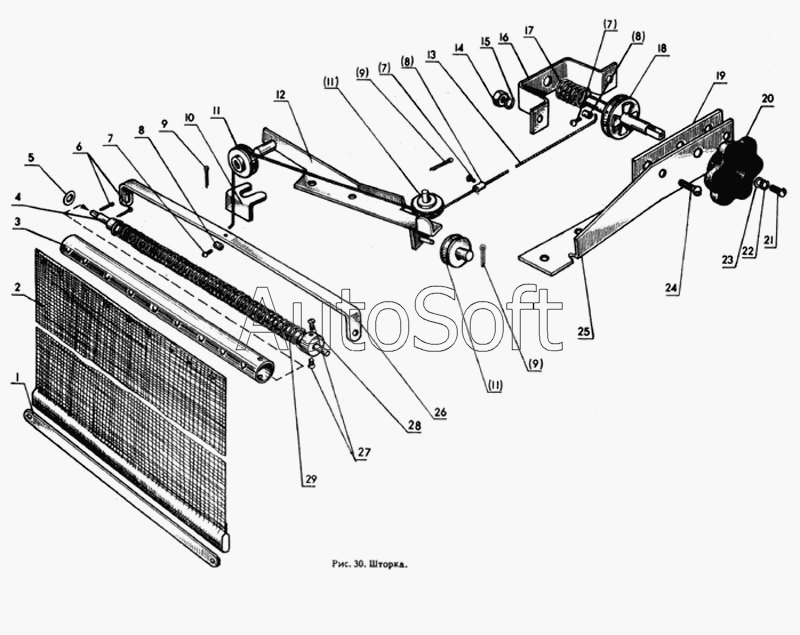

Каталог запасных частей к технике: МТЗ-80 (1998). Шторка
1
2
3
4
5
6
7
7
7
8
8
8
9
9
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1110020 | 7***0 | Стержень со шторкой в сборе | |
| 70-1310010 | 7***0 | Шторка в сборе | |
| 70-1310030 | 7***0 | Стержень с фиксатором и пружиной | |
| 70-1310410-Б | 7***Б | Блок управления в сборе | |
| 1 | 7***6 | Планка | |
| 2 | 7***1 | Шторка | |
| 3 | 7***0 | Барабан | |
| 4 | 7***0 | Стержень | |
| 5 | Ш***8 | Шайба 8 ГОСТ 11371-78 | |
| 6 | Ш***6 | Шплинт 2х12-001 ГОСТ 497-66 | |
| 7 | В***8 | Винт М4-6gх8.56.019 ГОСТ 11371-78 | |
| 8 | 7***1 | Фиксатор | |
| 9 | Ш***6 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
| 10 | 7***4 | Скоба | |
| 11 | 7***4 | Ролик | |
| 12 | 7***0 | Кронштейн | |
| 13 | 7***А | Шнур | |
| 14 | Г***0 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | |
| 15 | Ш***0 | Шайба 6 ГОСТ 6402-70 | |
| 16 | 7***1 | Скоба | |
| 17 | А***3 | Пружина | |
| 18 | 7***0 | Барабан | |
| 19 | 7***2 | Планка | |
| 20 | 7***А | Рукоятка | |
| 21 | В***2 | Винт М5-6gх12.56.019 ГОСТ 17473-72 | |
| 22 | Ш***0 | Шайба 5 ГОСТ 6402-70 | |
| 23 | Ш***8 | Шайба 5 ГОСТ 11371-78 | |
| 24 | В***2 | Винт М6-6gх20.5б.019 ГОСТ 17473-72 | |
| 25 | 7***5 | Кронштейн | |
| 26 | 7***А | Планка | |
| 27 | 7***7 | Винт | |
| 28 | 7***3 | Фиксатор | |
| 29 | 7***3 | Пружина |
