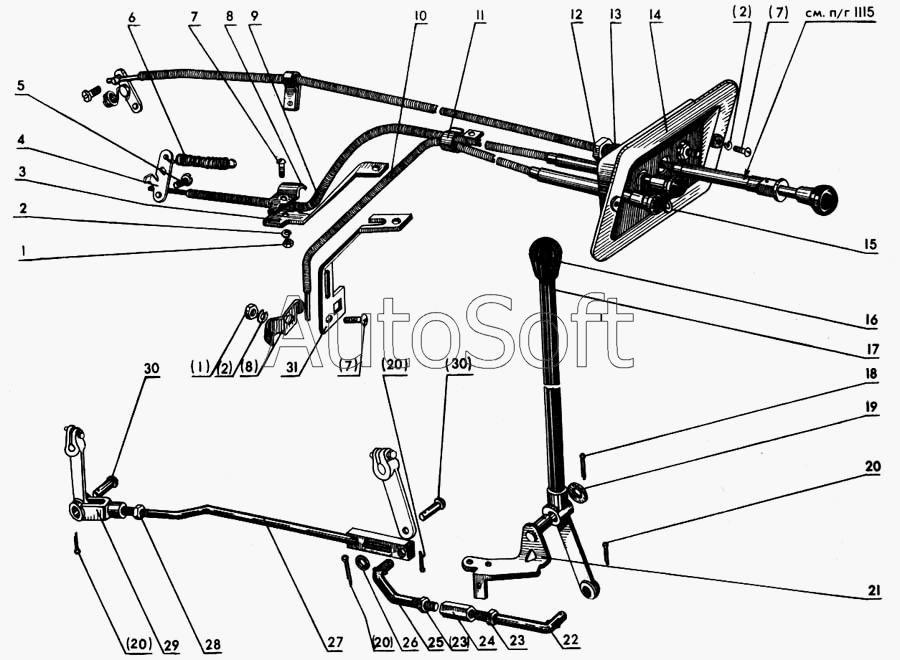

Каталог запасных частей к технике: МТЗ-80 (1998). Дистанционное управление
23
23
14
15
16
17
18
19
20
20
20
20
21
22
13
24
25
26
27
28
29
30
30
31
4
1
1
2
2
2
3
5
6
7
7
7
8
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70Л-1024005 | 7***5 | Установка запуска в сборе | |
| 70Л-1024250 | 7***0 | Кронштейн в сборе | |
| 70Л-1024260 | 7***0 | Рычаг в сборе с болтом | |
| 70Л-1024270 | 7***0 | Тяга в сборе с гайкой, вилкой и пальцем | |
| 70Л-1024280 | 7***0 | Держатель в сборе | |
| 70Л-1024290 | 7***0 | Тяга бендикса в сборе | |
| 1 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 2 | Ш***4 | Шайба 6Т.65Г.06 ОСТ 37.001.115-74 | |
| 3 | 7***3 | Кронштейн | |
| 4 | 7***Б | Рычаг | |
| 5 | Б***0 | Болт М6-6gх14.88.35.019 ГОСТ 7798-70 | |
| 6 | 5***Б | Пружина | |
| 7 | В***2 | Винт М6-6пх12.58.019 ГОСТ 17473-72 | |
| 8 | 7***6 | Хомут | |
| 9 | 7***5 | Трос управления | |
| 10 | 7***0 | Трос управления | |
| 11 | 5***1 | Скоба | |
| 12 | Г***0 | Гайка М12.6Нх1,25.58.016 ГОСТ 5915-70 | |
| 13 | Ш***8 | Шайба 12.01.019 ГОСТ 11371-78 | |
| 14 | 7***0 | Щиток управления | |
| 15 | 7***3 | Упор | |
| 16 | 5***Б | Рукоятка | |
| 17 | 7***0 | Рычаг | |
| 18 | Ш***6 | Шплинт 4х25 ГОСТ 397-66 | |
| 19 | Ш***8 | Шайба 16.01.019 ГОСТ 11371-78 | |
| 20 | Ш***6 | Шплинт 3,2х18.001 ГОСТ 397-66 | |
| 21 | 7***0 | Кронштейн | |
| 22 | 7***7 | Тяга бендикса задняя | |
| 23 | Г***0 | Гайка М10.2.6.016 ГОСТ 5915-70 | |
| 24 | 7***2 | Муфта регулировочная | |
| 25 | 7***В | Тяга бендикса передняя | |
| 26 | Ш***8 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 27 | 5***0 | Тяга муфты | |
| 28 | Г***9 | Гайка М8-6Н.6.019 | |
| 29 | А***А | Вилка | |
| 30 | А***А | Палец | |
| 31 | 7***3 | Держатель |
