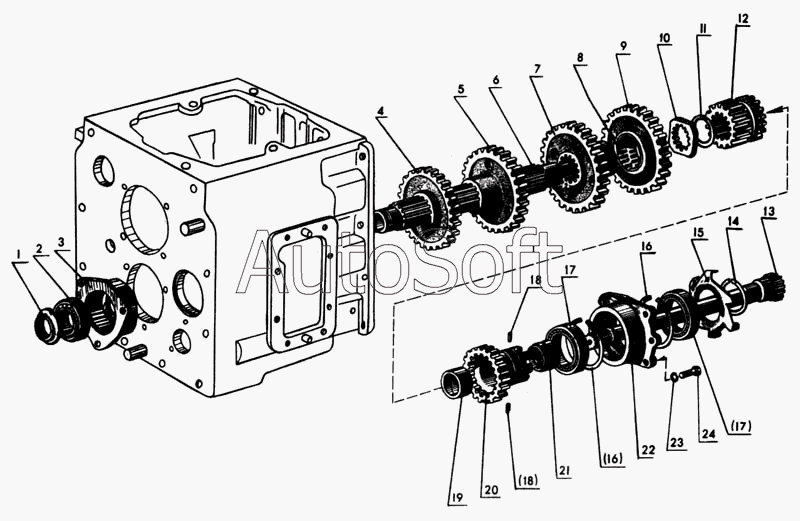

Каталог запасных частей к технике: МТЗ-80 (1998). Вал промежуточный
11
24
23
22
21
20
19
18
18
17
17
16
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1701190-А | 5***А | Шестерня II ступени редуктора в сборе | |
| 50-1701200 | 5***0 | Гнездо подшипника с подшипником в сборе | |
| 70-1701060 | 7***0 | Шестерня с подшипником и промежуточной шестерней в сборе | |
| 1 | 5***1 | Гайка вала | |
| 2 | П***0 | Подшипник 60210 ГОСТ 7242-70 | |
| 3 | 5***4 | Гнездо подшипника | |
| 4 | 5***8 | Шестерня V передачи и з. х. | |
| 5 | 5***6 | Шестерня IV передачи | |
| 6 | 5***2 | Вал промежуточный | |
| 7 | 5***4 | Шестерня III передачи | |
| 8 | П***Е | Подшипник ЗКК 72-82-45Е | |
| 9 | Ф***Б | Шестерня промежуточная | |
| 10 | 5***3 | Шайба упорная | |
| 11 | 5***7 | Упор | |
| 12 | 5***6 | Шестерня I ступени редуктора | |
| 13 | 5***5 | Вал внутренний | |
| 14 | К***8 | Кольцо 2В75 ГОСТ 13940-68 | |
| 15 | 5***1 | Крыльчатка | |
| 16 | К***8 | Кольцо 2В115 ГОСТ 13941-68 | |
| 17 | П***5 | Подшипник 12115КМ ГОСТ 8328-75 | |
| 18 | Ш***0 | Штифт 5Сзх10 ГОСТ 3128-70 | |
| 19 | 7***2 | Втулка | |
| 20 | 5***А | Шестерня II ступени редуктора | |
| 21 | 5***1 | Гнездо | |
| 22 | 5***5 | Стакан | |
| 23 | Ш***0 | Шайба 12 ОТ.65Г.06 ГОСТ 6402-70 | |
| 24 | Б***0 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 |
