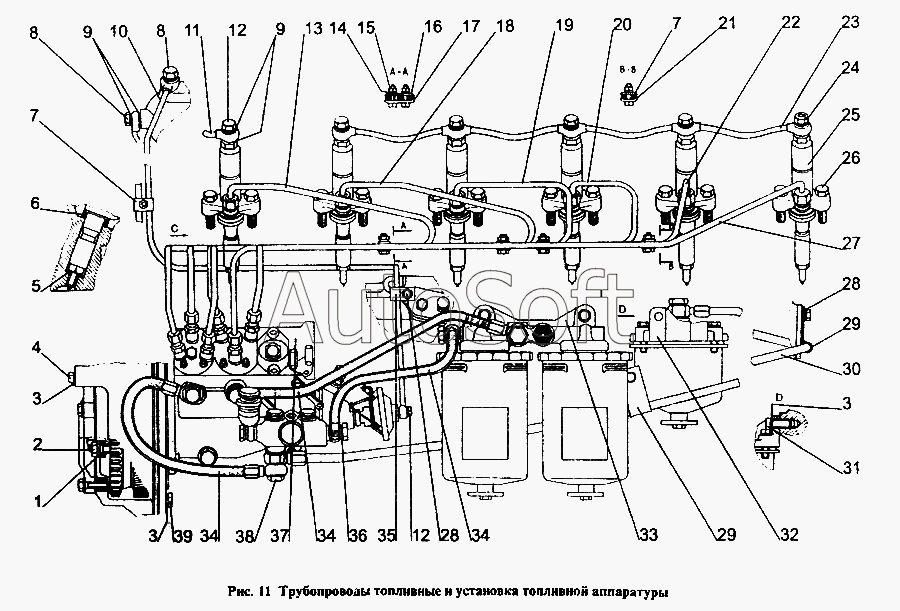

Каталог запасных частей к технике: МТЗ-1221 (1997). Трубопроводы топливные и установка топливной аппаратуры
1
2
3
3
3
4
5
6
7
7
8
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
34
34
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Шайба | |
| 2 | М***0 | Гайка | |
| 3 | S***0 | Шайба | |
| 4 | М***0 | Болт | |
| 5 | 2***0 | Прокладка-экран | |
| 6 | 2***В | Кольцо защитное | |
| 7 | 2***4 | Колодка | |
| 8 | 2***1 | Болт штуцера | |
| 9 | 3***1 | Прокладка | |
| 10 | 2***1 | Трубка пневмокорректора | |
| 11 | 2***0 | Трубка перепускная | |
| 12 | 3***7 | Болт | |
| 13 | 2***1 | Топливопровод 1-го цилиндра | |
| 14 | S***6 | Шайба | |
| 15 | М***6 | Гайка | |
| 16 | 2***6 | Колодка | |
| 17 | 2***5 | Колодка | |
| 18 | 2***2 | Топливопровод 2-го цилиндра | |
| 19 | 2***3 | Топливопровод 3-го цилиндра | |
| 20 | 2***4 | Топливопровод 4-го цилиндра | |
| 21 | 2***0 | Колодка | |
| 22 | 2***5 | Топливопровод 5-го цилиндра | |
| 23 | 2***0 | Топливопровод дренажный | |
| 24 | 2***2 | Штуцер | |
| 25 | 1***0 | Форсунка FDМ-22 | |
| 26 | М***5 | Болт | |
| 27 | 2***6 | Топливопровод 6-го цилиндра | |
| 28 | S***8 | Шайба | |
| 29 | 5***2 | Хомутик | |
| 30 | 2***0 | Трубка подвода топлива | |
| 31 | М***5 | Болт | |
| 32 | 2***0 | Фильтр топливный грубой очистки | |
| 33 | 2***0 | Фильтр топливный тонкой очистки | |
| 34 | 2***1 | Трубка топливная низкого давления | |
| 35 | 2***4 | Хомутик | |
| 36 | D***1 | Кольцо уплотнительное | |
| 37 | 2***2 | Топливный насос с АМОVТ | |
| 37 | D***2 | Топливный насос с АМОVТ | |
| 38 | 2***А | Болт | |
| 39 | М***0 | Болт |
