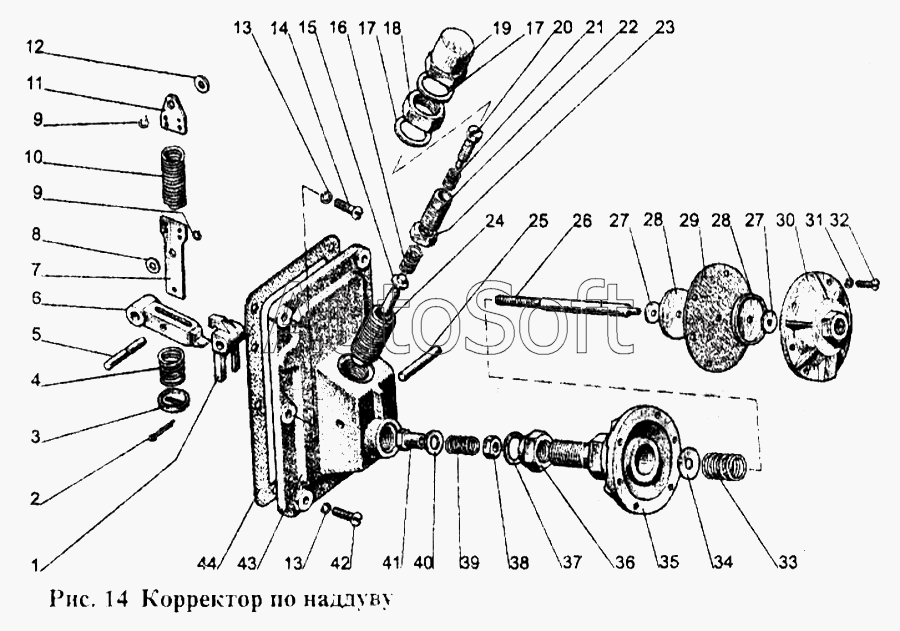

Каталог запасных частей к технике: МТЗ-1221 (1997). Корректор по наддуву
34
24
25
26
27
27
28
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
3
4
5
6
7
8
9
9
10
11
1
13
14
15
16
17
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Рычаг | |
| 2 | 2***2 | Шплинт | |
| 3 | 4***6 | Тарелка | |
| 4 | 4***5 | Пружина холостого хода | |
| 5 | 2***0 | Ось | |
| 6 | 2***0 | Рычаг корректора | |
| 7 | 4***0 | Серьга пружины регулятора | |
| 8 | S***5 | Гайка | |
| 9 | 2***9 | Замок | |
| 10 | 2***3 | Пружина | |
| 11 | 2***2 | Серьга пружины регулятора | |
| 12 | S***5 | Гайка | |
| 13 | S***6 | Шайба | |
| 14 | 2***9 | Винт | |
| 15 | 2***2 | Шток корректора | |
| 16 | 2***1 | Пружина корректора | |
| 17 | 2***1 | Прокладка | |
| 18 | 2***3 | Контргайка корректора | |
| 19 | 2***2 | Колпачок корректора | |
| 20 | 2***1 | Ограничитель | |
| 21 | 2***1 | Пружина | |
| 22 | 2***1 | Винт регулировочный | |
| 23 | 2***5 | Контргайка регулировочного винта | |
| 24 | 2***1 | Корпус корректора | |
| 25 | 5***9 | Ось | |
| 26 | 5***1 | Шток | |
| 27 | 5***2 | Тарелка | |
| 28 | 5***7 | Тарелка | |
| 29 | 5***6 | Диафрагма | |
| 30 | 5***4 | Крышка | |
| 31 | S***4 | Шайба | |
| 32 | М***0 | Винт | |
| 33 | 2***1 | Пружина | |
| 34 | 2***6 | Прокладка регулировочная | |
| 35 | 5***1 | Корпус | |
| 36 | 5***4 | Контргайка | |
| 37 | 5***5 | Прокладка | |
| 38 | 5***9 | Гайка | |
| 39 | 5***3 | Пружина | |
| 40 | 5***7 | Тарелка | |
| 41 | 5***2 | Контргайка | |
| 42 | М***8 | Винт | |
| 43 | 5***4 | Крышка регулятора | |
| 44 | 2***6 | Прокладка |
