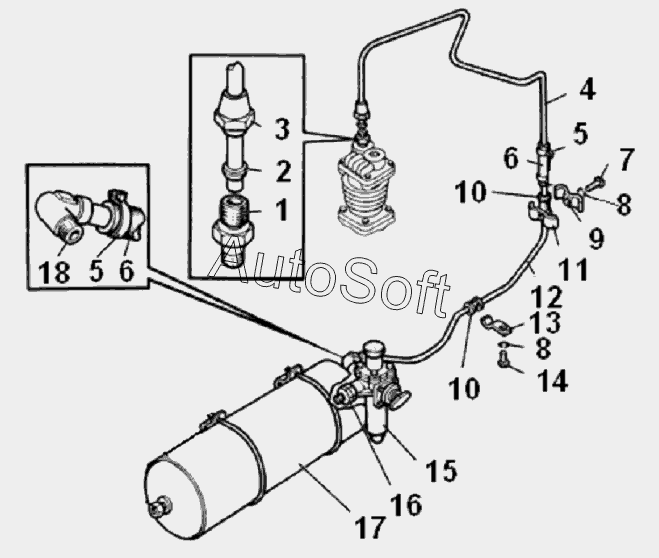

Каталог запасных частей к технике: МТЗ 80Х (2012). Трубопроводы и арматура однопроводного пневмопривода тормозов прицепа (80-3506005-09).
9
18
17
16
15
14
13
12
11
10
10
8
8
7
6
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-3506005-09 | 8***9 | Пневмопривод | |
| 1 | 7***2 | Штуцер | |
| 2 | 8***4 | Муфта | |
| 3 | 7***3 | Гайка накидная | |
| 4 | 8***1 | Трубопровод | |
| 5 | 1***7 | Хомут | |
| 6 | 7***3 | Шланг | |
| 7 | М***9 | Болт | |
| 8 | Ш***Т | Шайба 8Т | |
| 9 | 7***6 | Планка | |
| 10 | 7***7 | Втулка | |
| 11 | 7***4 | Планка | |
| 12 | 8***1 | Трубопровод | |
| 13 | 7***1 | Держатель | |
| 14 | М***9 | Болт | |
| 15 | 8***Б | Регулятор давления | |
| 16 | 8***6 | Контргайка | |
| 17 | 8***0 | Баллон | |
| 18 | 7***5 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
