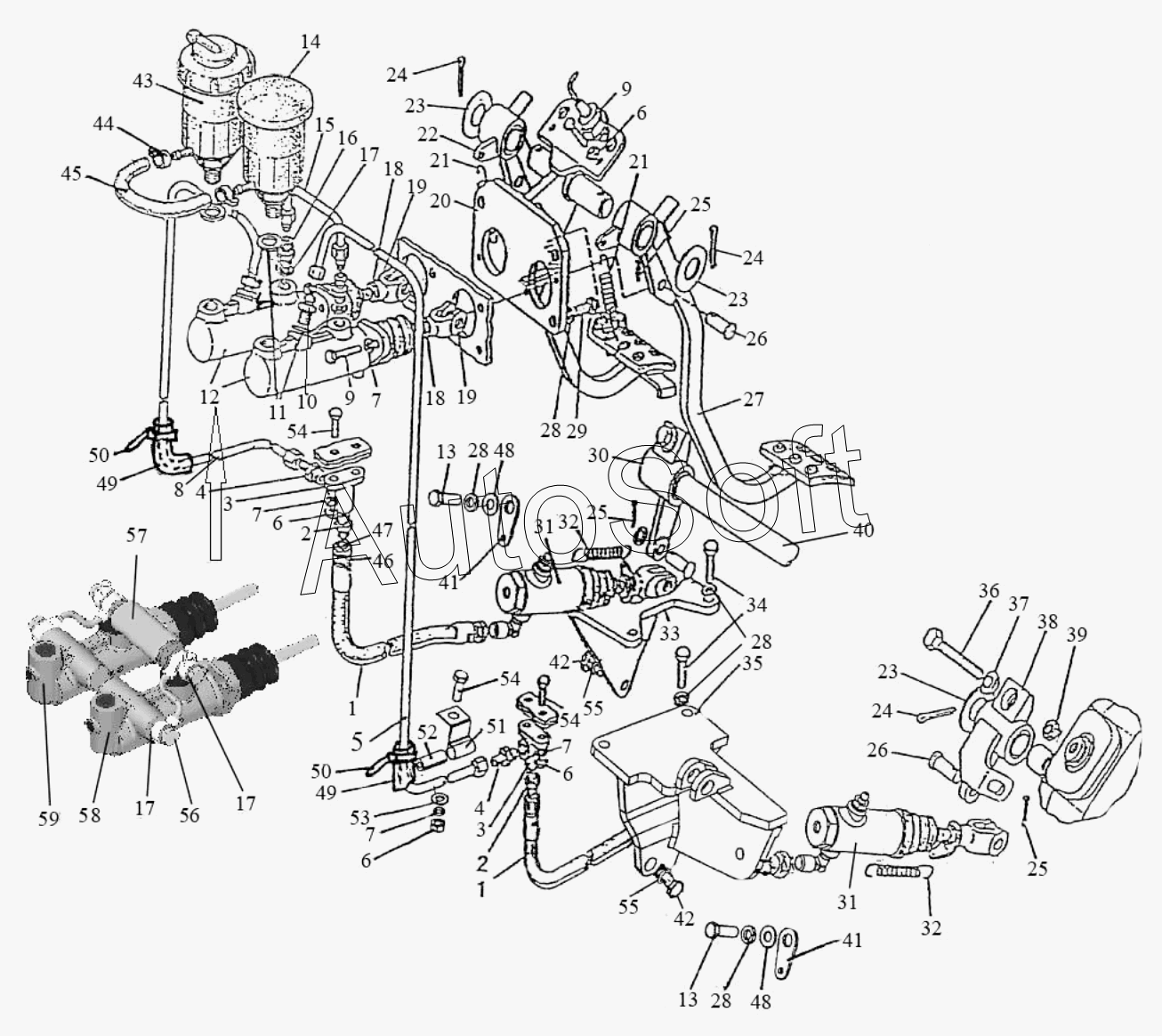

Каталог запасных частей к технике: МТЗ-1523.6 (2018). Управление тормозами
35
43
42
42
41
41
40
39
38
37
36
44
44
34
33
32
32
31
31
31
30
29
28
28
28
28
51
59
58
57
56
55
55
54
54
54
53
52
27
50
50
50
49
49
48
48
47
46
45
5
5
11
11
10
9
9
8
8
7
7
7
7
6
6
6
6
12
12
4
4
3
3
2
2
1
1
1
1
18
18
26
26
25
25
25
24
24
24
23
23
23
22
21
21
20
19
19
17
17
17
17
16
15
14
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1523М-3503600-01 | 1***1 | Управление тормозами | |
| 1523М-3503700-01 | 1***1 | Управление тормозами | |
| 1 | 9***0 | Рукав | |
| 1 | S***5 | Рукав гибкий тормозов | |
| 1 | И***0 | Рукав гибкий тормозов | |
| 2 | 8***5 | Штуцер | |
| 3 | 8***Б | Угольник | |
| 4 | 8***1 | Штуцер | |
| 5 | 1***0 | Трубопровод | |
| 5 | 2***0 | Трубопровод | |
| 6 | Г***9 | Гайка | |
| 7 | Ш***Т | Шайба 8Т | |
| 8 | 1***0 | Трубопровод | |
| 8 | 2***0 | Трубопровод | |
| 9 | Б***9 | Болт | |
| 10 | 8***3 | Штуцер | |
| 11 | Д***А | Кольцо | |
| 11 | Д***А | Кольцо | |
| 12 | 6***3 | Цилиндр главный | |
| 12 | S***6 | Цилиндр «CARLISLE» | |
| 13 | Б***9 | Болт | |
| 14 | 8***0 | Бачок | |
| 15 | 8***0 | Трубопровод | |
| 16 | 8***4 | Штуцер | |
| 17 | 3***8 | Прокладка | |
| 17 | 3***8 | Прокладка | |
| 18 | Г***9 | Гайка | |
| 19 | 8***3 | Вилка | |
| 20 | 9***0 | Кронштейн | |
| 21 | 7***. | Пружина | |
| 22 | 9***0 | Педаль правая | |
| 23 | 5***1 | Шайба | |
| 24 | Ш***9 | Шплинт | |
| 25 | Ш***9 | Шплинт | |
| 26 | П***2 | Палец | |
| 27 | 9***0 | Педаль левая | |
| 28 | Ш***Т | Шайба | |
| 29 | Б***9 | Болт | |
| 30 | 1***5 | Рычаг правый | |
| 31 | 2***0 | Цилиндр рабочий | |
| 31 | 8***Б | Цилиндр рабочий | |
| 32 | 5***Б | Пружина | |
| 33 | 1***Б | Кронштейн правый | |
| 34 | Б***9 | Болт | |
| 35 | 1***Б | Кронштейн левый | |
| 36 | 7***9 | Болт | |
| 37 | 7***8 | Шайба | |
| 38 | 1***5 | Рычаг левый | |
| 39 | Г***9 | Гайка | |
| 40 | 1***5 | Валик | |
| 41 | 9***6 | Ушко | |
| 42 | Б***9 | Болт | |
| 43 | 8***1 | Бачок | |
| 44 | 1***W | Хомут NORMA TORRO | |
| 44 | 1***1 | Хомут NORМА ТОRRО | |
| 45 | 8***8 | Шланг | |
| 46 | 9***1 | Ниппель | |
| 47 | Д***2 | Гайка | |
| 48 | Ш***9 | Шайба С10.01.019 | |
| 49 | 1***3 | Трубка | |
| 50 | 8***5 | Манжета | |
| 50 | 8***5 | Манжета | |
| 51 | 4***6 | Хомутик | |
| 52 | 1***7 | Трубка | |
| 53 | Ш***9 | Шайба | |
| 54 | Б***9 | Болт | |
| 55 | Ш***Т | Шайба | |
| 56 | 3***7 | Болт | |
| 57 | Ф***3 | Клапан в сборе | |
| 58 | С***2 | Цилиндр главный привода сцепления | |
| 59 | Т***9 | Цилиндр главный привода тормозов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
