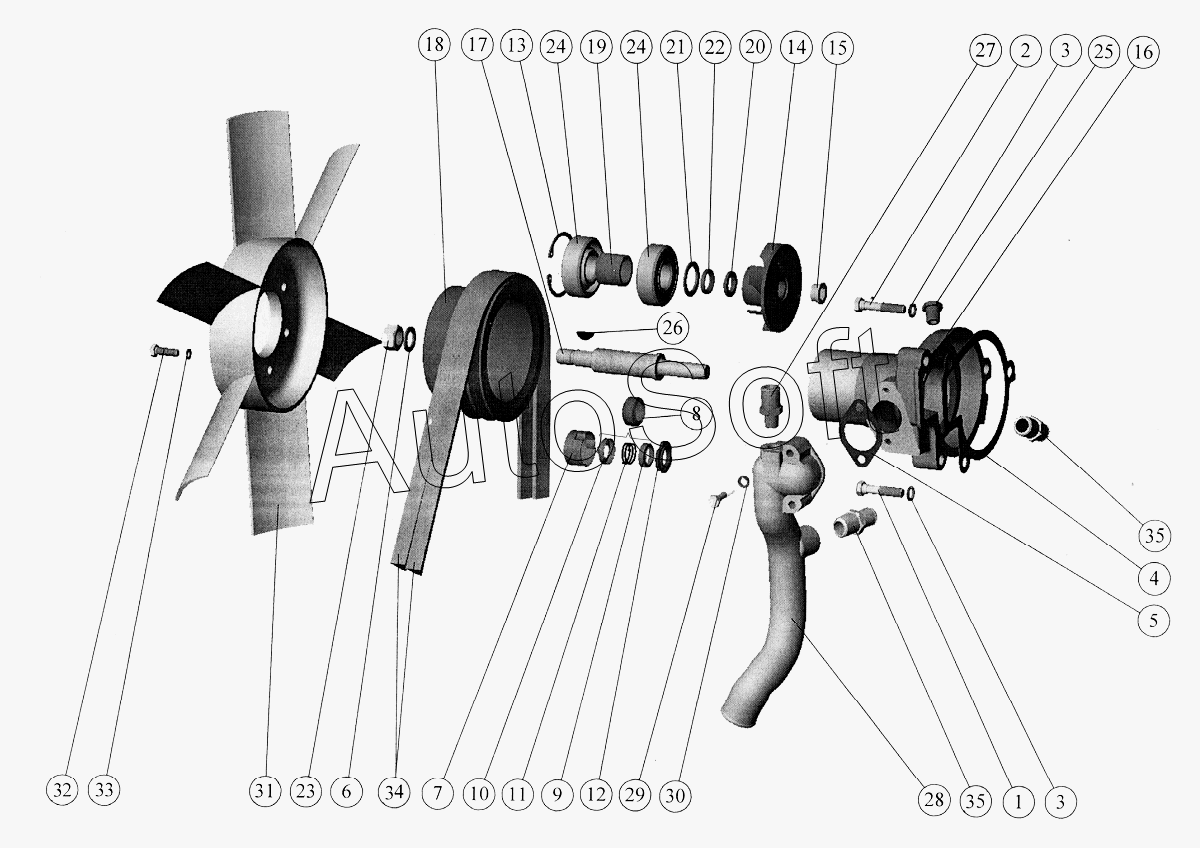

Каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3 (2009). Установка водяного насоса. Установка вентилятора (Д-245/Д-245С) (1025, 1025.2)
18
19
19
20
21
22
23
24
24
25
26
17
27
28
29
30
31
32
33
34
35
35
7
1
2
3
3
4
5
6
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1307030 | 2***0 | Уплотнение в сборе | |
| 240-1307040 | 2***0 | Манжета в сборе | |
| 245-130700 | 2***0 | Установка водяного насоса | |
| 245-1307000-10 | 2***0 | Установка водяного насоса | |
| 245-1307010-А1 | 2***1 | Насос водяной | |
| 245-1307010-А1-06 | 2***6 | Насос водяной | |
| 245-1307012-А1 | 2***1 | Насос водяной | |
| 245-1307012-А1-10 | 2***0 | Насос водяной | |
| 245-1307025-А | 2***А | Корпус водяного насоса | |
| 245-1307060-01 | 2***1 | Патрубок водяного насоса | |
| 245-1307060-02 | 2***2 | Патрубок водяного насоса | |
| 50-1307044-Б | 5***Б | Патрубок водяного насоса | |
| 50-1307044-Б-01 | 5***1 | Патрубок водяного насоса | |
| 1 | М***6 | Болт | |
| 2 | М***6 | Болт | |
| 3 | 1***6 | Шайба | |
| 4 | 5***Б | Прокладка | |
| 5 | 5***А | Прокладка | |
| 6 | 5***1 | Шайба | |
| 7 | 2***2 | Обойма | |
| 8 | 2***Б | Манжета | |
| 9 | 2***2 | Каркас внутренний | |
| 10 | 2***6 | Каркас наружный | |
| 11 | 2***7 | Каркас наружный | |
| 12 | 0***8 | Кольцо | |
| 13 | 2***4 | Кольцо | |
| 14 | 2***В | Крыльчатка | |
| 15 | 2***5 | Заглушка | |
| 16 | 2***1 | Корпус водяного насоса | |
| 17 | 2***Г | Вал | |
| 18 | 2***2 | Шкив | |
| 18 | 2***6 | Шкив водяного насоса | |
| 19 | 2***4 | Втулка | |
| 19 | 2***Б | Втулка | |
| 20 | 2***4 | Кольцо упорное | |
| 21 | 2***9 | Втулка | |
| 22 | 2***1 | Кольцо | |
| 23 | М***6 | Гайка | |
| 24 | 1***5 | Подшипник | |
| 25 | К***6 | Пробка | |
| 26 | Ш***5 | Шпонка | |
| 27 | 2***7 | Штуцер | |
| 28 | 5***В | Патрубок водяного насоса | |
| 29 | М***6 | Болт | |
| 30 | 5***7 | Шайба | |
| 31 | 2***1 | Установка вентилятора | |
| 31 | 2***А | Вентилятор | |
| 32 | М***6 | Болт М8-6gx25.88.35.016 | |
| 33 | 8***6 | Шайба | |
| 34 | 2***0 | Ремень | |
| 35 | 2***1 | Штуцер |
