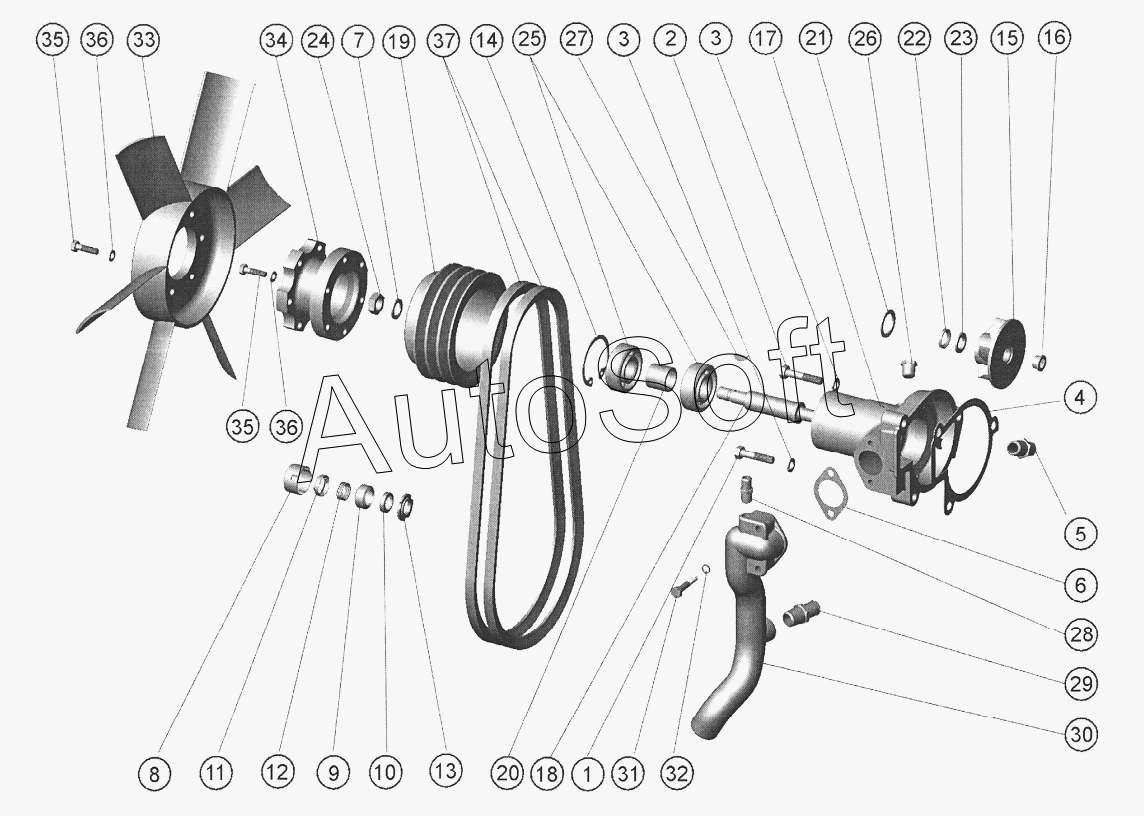

Каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3 (2009). Установка водяного насоса. Установка вентилятора (Д-245С2) (1025.3)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
34
35
35
35
36
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1307030 | 2***0 | Уплотнение в сборе | |
| 240-1307040 | 2***0 | Манжета в сборе | |
| 245-1307000-10 | 2***0 | Установка водяного насоса | |
| 245-1307010-А1-06 | 2***6 | Насос водяной | |
| 245-1307012-А1-10 | 2***0 | Насос водяной | |
| 245-1307060-02 | 2***2 | Патрубок водяного насоса | |
| 1 | М***6 | Болт | |
| 2 | М***6 | Болт | |
| 3 | 1***6 | Шайба | |
| 4 | 5***Б | Прокладка | |
| 5 | 2***1 | Штуцер | |
| 6 | 5***А | Прокладка | |
| 7 | 5***1 | Шайба | |
| 8 | 2***2 | Обойма | |
| 9 | 2***Б | Манжета | |
| 10 | 2***2 | Каркас внутренний | |
| 11 | 2***6 | Каркас наружный | |
| 12 | 2***7 | Каркас наружный | |
| 13 | 0***8 | Кольцо | |
| 14 | 2***4 | Кольцо | |
| 15 | 2***В | Крыльчатка | |
| 16 | 2***5 | Заглушка | |
| 17 | 2***1 | Корпус водяного насоса | |
| 18 | 2***Г | Вал | |
| 19 | 2***6 | Шкив водяного насоса | |
| 20 | 2***4 | Втулка | |
| 20 | 2***Б | Втулка | |
| 21 | 2***4 | Кольцо упорное | |
| 22 | 2***9 | Втулка | |
| 23 | 2***1 | Кольцо | |
| 24 | М***) | Гайка | |
| 25 | 1***5 | Подшипник | |
| 26 | К***6 | Пробка | |
| 27 | Ш***5 | Шпонка | |
| 28 | 2***7 | Штуцер | |
| 29 | 2***1 | Штуцер | |
| 30 | 5***1 | Патрубок водяного насоса | |
| 30 | 5***В | Патрубок водяного насоса | |
| 31 | М***6 | Болт | |
| 32 | 5***7 | Шайба | |
| 33 | 0***1 | Вязкостная муфта | |
| 33 | 2***Ж | Установка вентилятора | |
| 33 | 2***А | Вентилятор | |
| 34 | 2***3 | Проставка | |
| 34 | 2***Т | Проставка | |
| 35 | М***6 | Болт М8-6gx25.88.35.016 | |
| 35 | М***6 | Болт | |
| 36 | 8***6 | Шайба | |
| 36 | 8***6 | Шайба | |
| 37 | 2***0 | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
