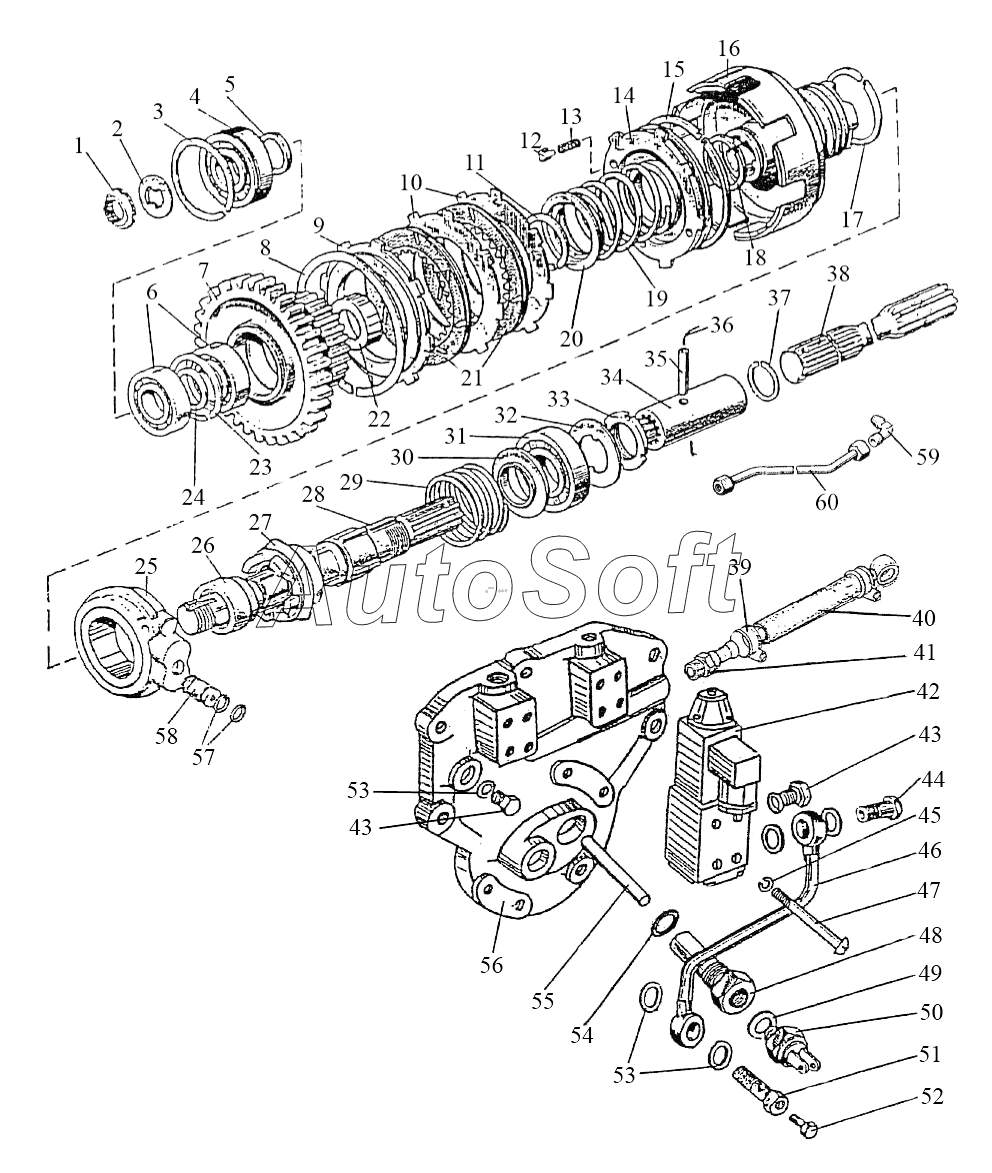

Каталог запасных частей к технике: МТЗ-1523 (2013). Привод переднего ведущего моста
/39.gif)
37
44
43
43
42
42
41
40
39
38
45
36
35
34
33
32
31
30
29
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
5
12
11
10
10
9
8
7
6
13
4
3
2
1
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221-1802030 | 1***0 | Фрикцион | |
| 1 | 1***3 | Гайка | |
| 2 | 1***9 | Шайба | |
| 3 | 8***7 | Кольцо | |
| 4 | 6***К | Подшипник | |
| 5 | 1***3 | Втулка | |
| 6 | 2***А | Подшипник | |
| 7 | 1***0 | Шестерня | |
| 7 | 1***1 | Шестерня | |
| 8 | С***5 | Кольцо | |
| 9 | 8***4 | Диск упорный | |
| 10 | 1***2 | Диск ведомый | |
| 10 | 8***2 | Диск ведомый | |
| 11 | С***8 | Кольцо | |
| 12 | 8***9 | Направляющая | |
| 13 | 8***8 | Пружина | |
| 14 | 1***1 | Поршень | |
| 15 | 8***7 | Кольцо | |
| 16 | 1***6 | Барабан | |
| 17 | 8***А | Кольцо | |
| 18 | 1***3 | Кольцо | |
| 19 | 8***8 | Пружина | |
| 20 | 8***6 | Стакан | |
| 21 | 8***А | Диск ведущий | |
| 22 | 1***4 | Втулка | |
| 23 | С***2 | Кольцо | |
| 24 | 8***9 | Кольцо | |
| 25 | 1***5 | Обойма | |
| 26 | 8***8 | Втулка | |
| 27 | 8***6 | Полумуфта | |
| 28 | 1***3 | Вал | |
| 28 | 1***5 | Вал | |
| 29 | 8***7 | Пружина | |
| 30 | 8***1 | Шайба | |
| 31 | 2***7 | Шарикоподшипник | |
| 32 | 8***2 | Шайба | |
| 33 | 5***7 | Гайка | |
| 34 | 8***Б | Втулка | |
| 35 | Ш***Г | Штифт А.8х40.65Г | |
| 36 | П***С | Проволока 1,6-О-С | |
| 37 | 8***Б | Кольцо | |
| 38 | 1***2 | Вал | |
| 38 | 1***0 | Вал | |
| 39 | 1***W | Хомут «Норма» | |
| 40 | 1***Б | Трубопровод | |
| 41 | 8***0 | Штуцер | |
| 42 | 1***1 | Гидрораспределитель | |
| 42 | R***P | Гидрораспределитель | |
| 43 | 1***1 | Пробка резьбовая | |
| 44 | Д***1 | Болт | |
| 45 | Ш***Т | Шайба | |
| 46 | 1***0 | Трубопровод | |
| 47 | В***0 | Винт | |
| 48 | 8***8 | Направляющая | |
| 49 | 5***8 | Прокладка | |
| 50 | К***1 | Выключатель В | |
| 51 | 1***8 | Болт | |
| 52 | К***m | Пробка | |
| 53 | Д***А | Шайба | |
| 54 | 0***2 | Кольцо | |
| 55 | 8***9 | Толкатель | |
| 56 | 1***6 | Крышка | |
| 57 | 0***4 | Кольцо | |
| 58 | 1***4 | Втулка | |
| 59 | 8***8 | Угольник | |
| 60 | 8***5 | Трубопровод |
