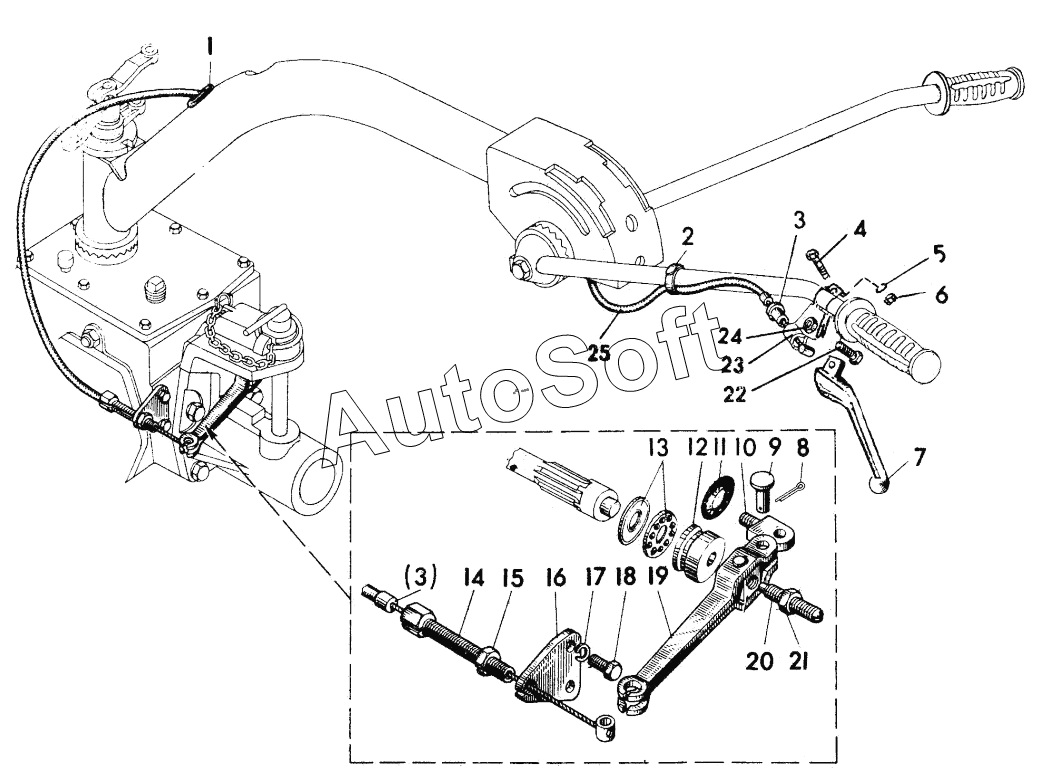

Каталог запасных частей к технике: МТЗ Беларус-08Н (09Н) (2015). 05-1602. Управление сцеплением
n/3.gif)
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Втулка защитная | |
| 2 | I***7 | Хомутик | |
| 3 | М***2 | Упор | |
| 4 | Б***9 | Болт М6-6gх30.88.35.019 | |
| 5 | Ш***Т | Шайба | |
| 6 | Г***9 | Гайка М6-6Н.019 | |
| 7 | 3***3 | Рычаг левый | |
| 8 | Ш***9 | Шплинт 1,6х12.019 | |
| 9 | П***8 | Палец 6х18 | |
| 10 | 0***1 | Стойка | |
| 11 | 0***4 | Кольцо | |
| 12 | 0***Б | Переходник | |
| 13 | 8***0 | Подшипник | |
| 14 | 3***0 | Винт регулировочный | |
| 15 | 3***1 | Контргайка | |
| 16 | 0***2 | Пластина | |
| 17 | Ш***Т | Шайба | |
| 18 | Б***9 | Болт | |
| 19 | 0***5 | Рычаг | |
| 20 | 0***3 | Винт | |
| 21 | Г***9 | Гайка | |
| 22 | 3***0 | Ось рычага | |
| 23 | 3***А | Кронштейн | |
| 24 | Г***9 | Гайка | |
| 25 | 0***0 | Трос |
