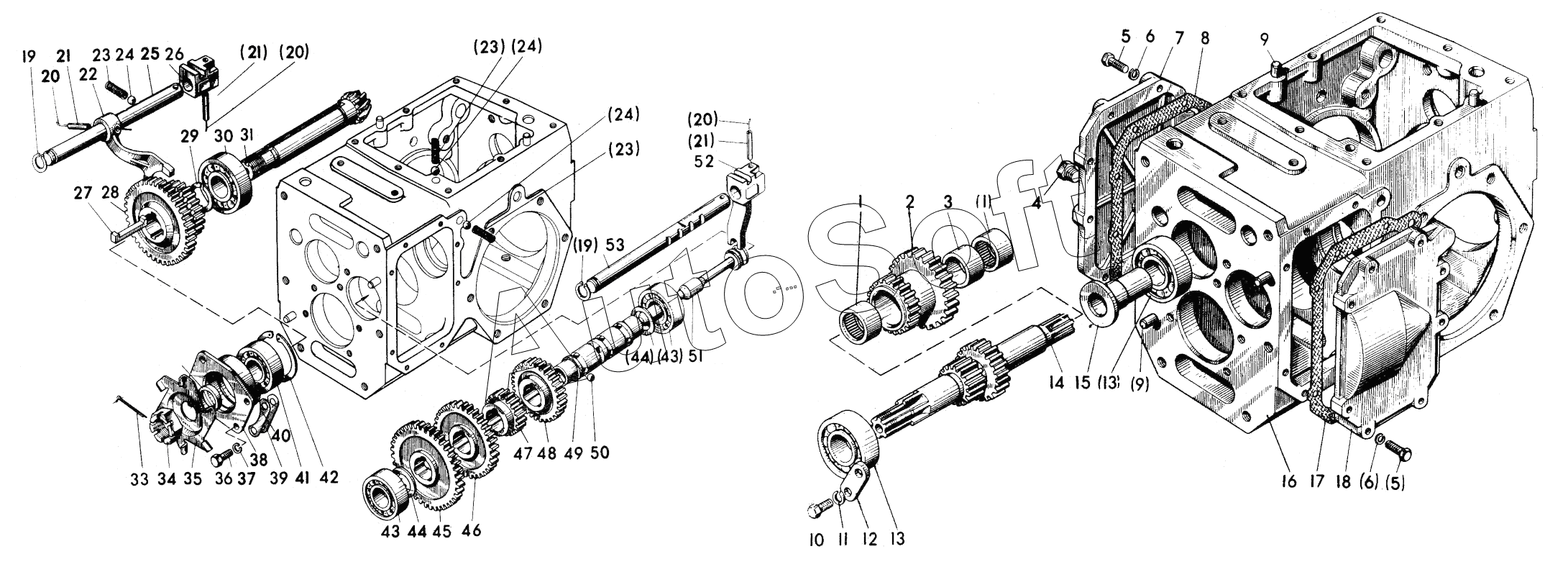

Каталог запасных частей к технике: МТЗ Беларус-08Н (09Н) (2015). 05-1701. Коробка передач
n/4.gif)
1
1
2
3
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
19
20
20
20
21
21
21
22
23
23
23
24
24
24
25
26
27
28
29
30
31
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05-1701010 | 0***0 | Коробка передач | |
| 1 | Г***8 | Подшипник 942/40 | |
| 2 | 0***0 | Колесо зубчатое | |
| 2 | 0***2 | Колесо зубчатое | |
| 3 | 0***4 | Кольцо | |
| 4 | П***m | Пробка КГ 1/8dm | |
| 5 | Б***9 | Болт | |
| 6 | Ш***Т | Шайба | |
| 7 | 0***1 | Крышка | |
| 8 | 0***4 | Прокладка | |
| 9 | Ш***6 | Штифт | |
| 10 | Б***9 | Болт | |
| 11 | Ш***Т | Шайба 8Т | |
| 12 | 0***4 | Пластина | |
| 13 | 2***4 | Подшипник | |
| 14 | 0***2 | Вал первичный | |
| 15 | 0***3 | Втулка | |
| 16 | 0***1 | Корпус | |
| 17 | 0***3 | Прокладка | |
| 18 | 0***2 | Крышка | |
| 19 | К***5 | Кольцо | |
| 20 | П***С | Проволока 1,0-0-С | |
| 21 | Ш***Г | Штифт | |
| 22 | 0***2 | Вилка | |
| 23 | 0***5 | Пружина | |
| 24 | Ш***0 | Шарик 7,938-100 | |
| 25 | 0***3 | Валик | |
| 26 | 0***4 | Поводок | |
| 27 | 0***7 | Шпонка | |
| 28 | 0***4 | Блок-шестерня | |
| 29 | 2***5 | Кольцо | |
| 30 | 3***5 | Подшипник | |
| 31 | 0***0 | Вал | |
| 31 | 0***2 | Вал вторичный | |
| 32 | 0***1 | Втулка | |
| 33 | Ш***9 | Шплинт | |
| 34 | Г***9 | Гайка | |
| 35 | К***а | Крыльчатка | |
| 36 | Б***9 | Болт | |
| 37 | Ш***Т | Шайба 8Т | |
| 38 | 0***0 | Стакан | |
| 38 | 0***2 | Стакан | |
| 39 | 0***3 | Прокладка | |
| 40 | 0***1 | Прокладка | |
| 41 | 3***4 | Подшипник | |
| 42 | В***2 | Кольцо ГОСТ 13943-86 | |
| 43 | 2***4 | Подшипник | |
| 44 | 0***3 | Шайба | |
| 45 | 0***2 | Колесо зубчатое | |
| 46 | 0***4 | Колесо зубчатое | |
| 47 | 0***6 | Колесо зубчатое | |
| 48 | 0***9 | Колесо зубчатое | |
| 49 | 0***2 | Вал | |
| 50 | Ш***0 | Шарик | |
| 51 | 0***3 | Шток | |
| 52 | 0***0 | Вилка | |
| 53 | 0***2 | Валик |
