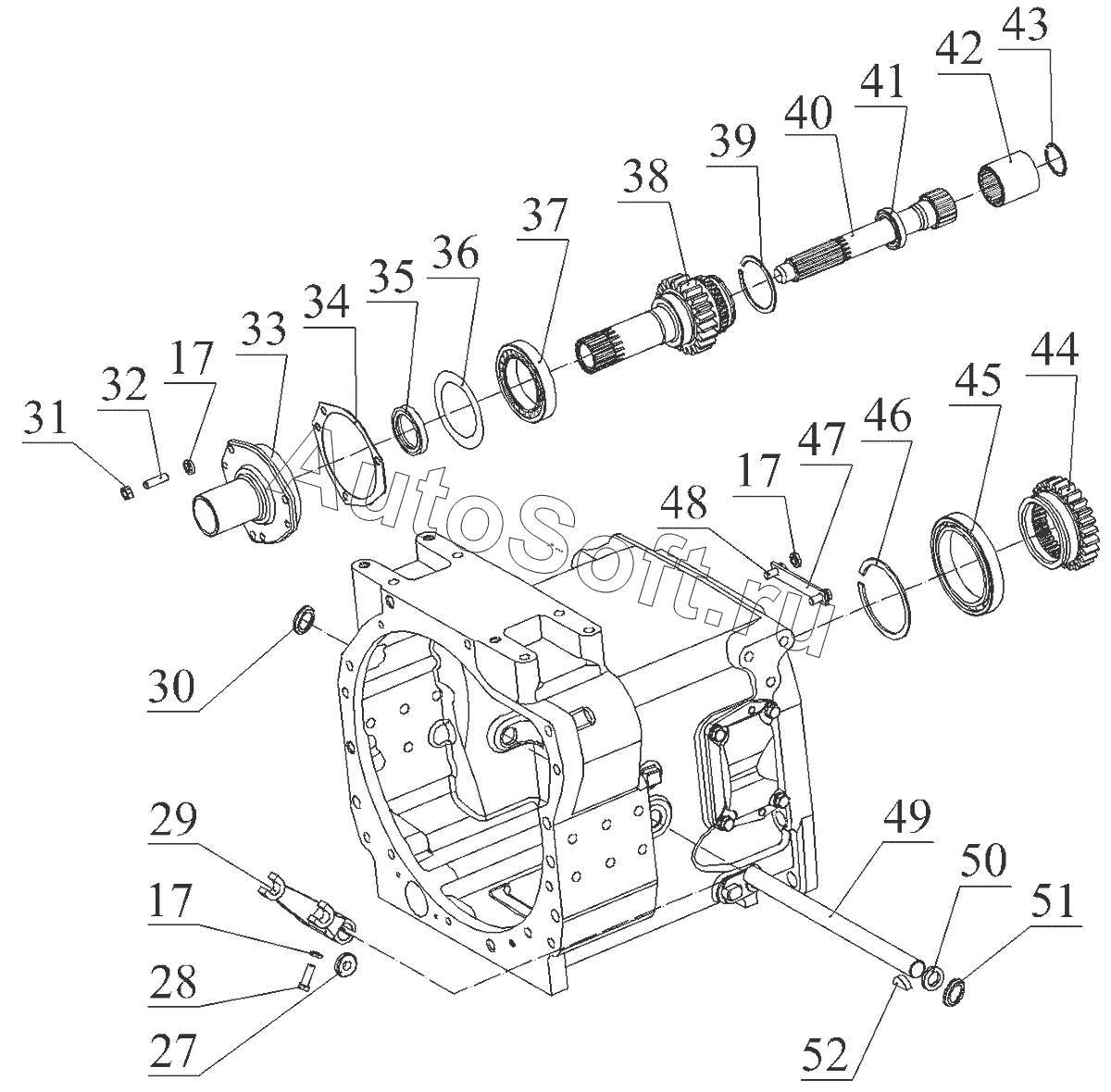

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ (2014). Корпус сцепления
50
61
60
59
58
57
56
55
54
53
52
51
62
49
48
47
46
45
44
43
42
41
40
39
73
84
83
82
81
80
79
78
77
76
75
74
38
72
71
70
69
68
67
66
65
64
63
3
14
13
12
11
10
9
8
7
6
5
4
15
2
1
80-1601070
2025-1601180
1225-1601160
2022-1601060
1522-1601055
1522-1601050
80-1601030-01
1522-1601300-А
26
37
36
35
34
33
32
31
30
29
28
27
2125-1600010-01
25
24
23
22
21
20
19
18
17
17
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1225-1601160 | 1***0 | Вал | |
| 1522-1601050 | 1***0 | Вал | |
| 1522-1601055 | 1***5 | Шестерня | |
| 1522-1601300-А | 1***А | Горловина заливная | |
| 2022-1601060 | 2***0 | Втулка | |
| 2025-1601180 | 2***0 | Шестерня | |
| 2125-1600010-01 | 2***1 | Корпус сцепления | |
| 80-1601030-01 | 8***1 | Кронштейн отводки | |
| 80-1601070 | 8***0 | Шестерня с кольцом и подшипником в сборе | |
| 1 | 2***A | Прокладка | |
| 2 | 2***5 | Сетка | |
| 3 | Ш***Т | Шайба 8Т | |
| 4 | Б***9 | Болт | |
| 5 | 1***А | Горловина заливная | |
| 6 | 0***0 | Пробка | |
| 7 | 1***1 | Корпус | |
| 8 | 8***3 | Прокладка | |
| 9 | 2***5 | Шпилька | |
| 10 | 8***2 | Крышка | |
| 11 | Ш***Т | Шайба | |
| 12 | Б***9 | Болт | |
| 13 | П***" | Пробка | |
| 14 | Ш***5 | Штифт | |
| 15 | Б***9 | Болт | |
| 16 | Б***9 | Болт | |
| 17 | Ш***Т | Шайба | |
| 18 | Ш***9 | Шайба С10.01.019 | |
| 19 | 8***9 | Пластина | |
| 20 | 0***6 | Кольцо | |
| 21 | 8***1 | Валик | |
| 22 | 8***4 | Прокладка | |
| 23 | 8***3 | Крышка | |
| 24 | Б***9 | Болт | |
| 25 | Б***9 | Болт | |
| 26 | 5***1 | Крышка сцепления | |
| 27 | 5***8 | Шпонка | |
| 28 | Б***9 | Болт | |
| 29 | 8***3 | Вилка | |
| 30 | 5***2 | Заглушка | |
| 31 | Г***9 | Гайка М10-6Н.6.019 | |
| 32 | Ш***9 | Шпилька | |
| 33 | 8***2 | Кронштейн | |
| 34 | 8***3 | Прокладка | |
| 35 | 2***5 | Манжета 2.1-50х70-4 | |
| 36 | 8***9 | Шайба | |
| 37 | 6***1 | Подшипник | |
| 38 | 1***6 | Вал | |
| 39 | К***5 | Кольцо | |
| 40 | 1***3 | Вал | |
| 41 | М***1 | Манжета | |
| 42 | 2***1 | Втулка | |
| 43 | К***5 | Кольцо | |
| 44 | 1***7 | Шестерня | |
| 45 | 7***1 | Подшипник | |
| 46 | К***5 | Кольцо | |
| 47 | 8***8 | Планка | |
| 48 | Б***9 | Болт | |
| 49 | 8***5 | Вал | |
| 50 | 8***4 | Кольцо | |
| 51 | 3***6 | Корпус пылеотражателя | |
| 52 | С***1 | Шпонка | |
| 53 | 2***1 | Подшипник | |
| 54 | 2***0 | Кольцо | |
| 55 | 2***1 | Шайба | |
| 56 | 2***8 | Шестерня | |
| 57 | В***6 | Подшипник | |
| 58 | 1***1 | Вал | |
| 59 | 5***6 | Болт вилки | |
| 60 | 1***С | Проволока | |
| 61 | 8***0 | Вилка со штифтом в сборе | |
| 62 | 1***3 | Муфта | |
| 63 | 2***6 | Шестерня | |
| 64 | 2***2 | Шайба | |
| 65 | 2***5 | Кольцо | |
| 66 | 1***М | Подшипник | |
| 67 | 8***1 | Прикладка | |
| 68 | 1***1 | Стакан | |
| 69 | 8***2 | Прокладка | |
| 70 | 1***9 | Крышка | |
| 71 | Ш***9 | Шпилька | |
| 72 | 7***2 | Гайка | |
| 73 | Ш***9 | Шплинт | |
| 74 | 2***1 | Ось | |
| 75 | К***У | Подшипник | |
| 76 | К***7 | Кольцо | |
| 77 | 2***А | Подшипник | |
| 78 | 8***6 | Шайба упорная | |
| 79 | 2***2 | Вал-шестерня | |
| 80 | 8***Б | Шестерня | |
| 81 | 2***7 | Шарикоподшипник | |
| 82 | К***5 | Кольцо | |
| 83 | 8***Б | Шестерня | |
| 84 | 3***А | Подшипник |
