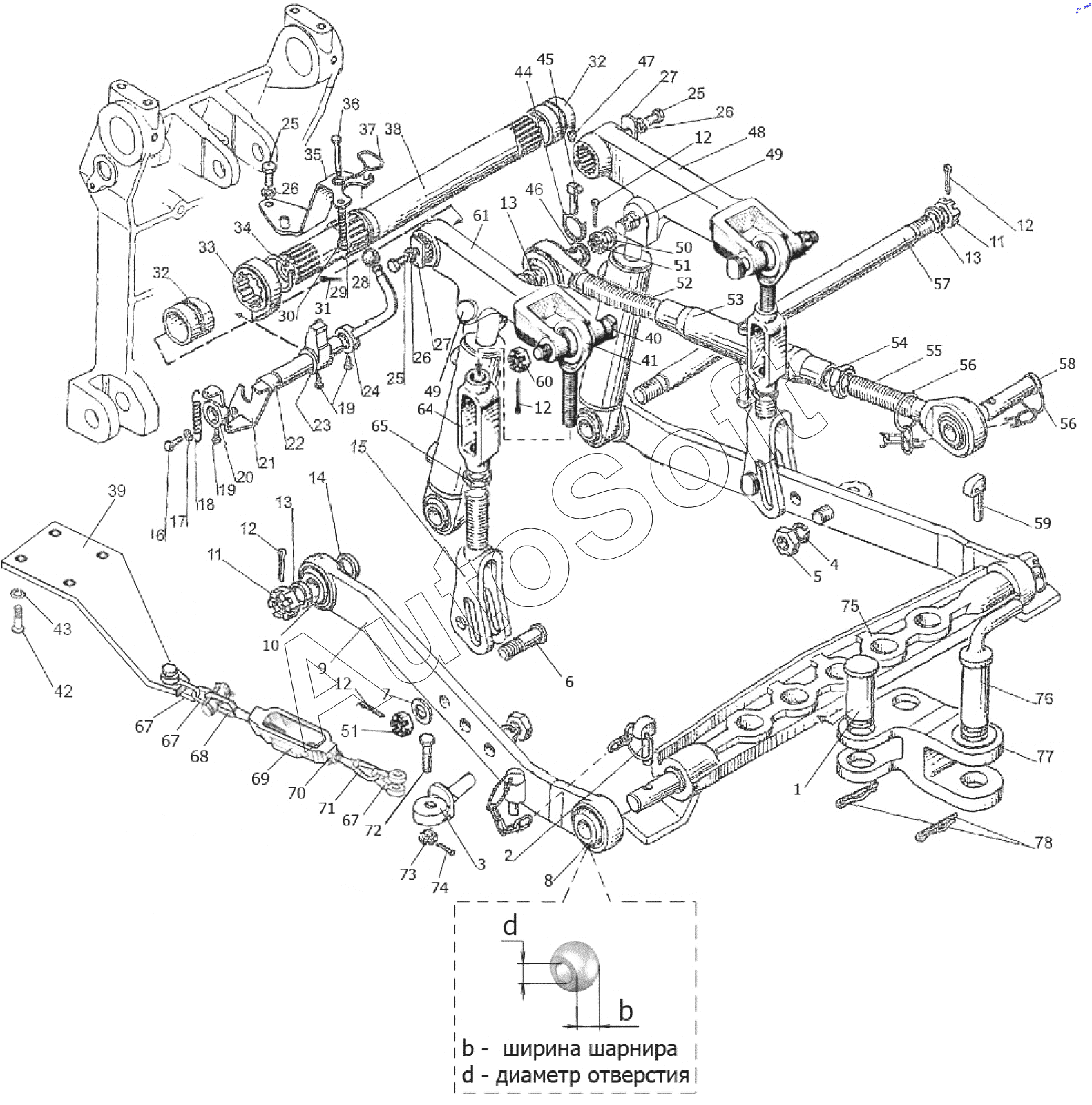

Каталог запасных частей к технике: МТЗ БЕЛАРУС 421 (2014). Механизм задней навески 421-4605010/-01/-02
46
55
55
55
54
53
52
51
51
50
49
49
48
47
56
56
45
44
43
42
41
40
38
37
36
35
68
78
77
76
75
74
73
72
71
70
69
34
67
67
67
65
64
61
60
59
58
58
58
57
3
11
11
10
9
8
8
8
7
6
5
4
12
12
12
12
12
2
1
23
33
32
32
31
30
29
28
27
27
26
26
26
25
25
25
24
22
21
20
19
19
18
17
16
15
14
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 320-4605020-Б-01 | 3***1 | Раскос | |
| 320-4605040-02 | 3***2 | Тяга | |
| 320-4605040-03 | 3***3 | Тяга | |
| 320-4605040-04 | 3***4 | Тяга | |
| 320-4605090-Б1 | 3***1 | Тяга | |
| 320-4605090-Б1-01 | 3***1 | Тяга | |
| 320-4605090-Б1-02 | 3***2 | Тяга шарнир | |
| 421-4605010/-01/-02 | 4***2 | Устройство навесное | |
| А61.04.000 | А***0 | Стяжка | |
| 1 | 3***2 | Палец | |
| 2 | A***3 | Чека | |
| 3 | 2***2 | Проушина | |
| 4 | 1***Т | Шайба | |
| 5 | М***9 | Гайка | |
| 6 | 3***Б | Болт | |
| 7 | С***9 | Шайба | |
| 8 | 7***1 | Шарнир | |
| 8 | А***1 | Шарнир | |
| 8 | А***2 | Шарнир | |
| 9 | 3***1 | Тяга | |
| 10 | 7***1 | Шарнир | |
| 11 | М***9 | Гайка | |
| 12 | 4***9 | Шплинт | |
| 13 | 0***6 | Втулка | |
| 14 | 3***6 | Втулка | |
| 15 | 3***Б | Вилка | |
| 16 | М***9 | Болт | |
| 17 | 8***Т | Шайба | |
| 18 | Ш***6 | Пружина | |
| 19 | М***9 | Болт ГОСТ 7798-70 | |
| 20 | 3***0 | Кронштейн | |
| 21 | 3***7 | Кронштейн | |
| 22 | 3***6 | Ось | |
| 23 | 3***7 | Рычаг | |
| 24 | 3***0 | Рукоятка | |
| 25 | М***9 | Болт | |
| 26 | 1***Т | Шайба | |
| 27 | 0***9 | Шайба | |
| 28 | 3***9 | Шарик | |
| 29 | 3***2 | Пружина | |
| 30 | С***9 | Шайба | |
| 31 | 3***9 | Шплинт | |
| 32 | 0***8 | Втулка | |
| 33 | 2***3 | Упор | |
| 34 | С***2 | Кольцо | |
| 35 | 3***0 | Кронштейн | |
| 36 | 3***3 | Палец | |
| 37 | 3***1 | Защелка | |
| 38 | 3***Б | Вал | |
| 40 | 3***Б | Болт | |
| 41 | 3***1 | Винт | |
| 42 | М***9 | Болт | |
| 43 | 1***Т | Шайба | |
| 44 | A***4 | Кольцо | |
| 45 | A***5 | Чека | |
| 46 | 2***2 | Палец | |
| 47 | 1***р | Масленка | |
| 48 | 3***Б | Рычаг | |
| 49 | 3***2 | Палец | |
| 50 | 0***7 | Втулка | |
| 51 | М***9 | Гайка | |
| 52 | 3***1 | Винт | |
| 53 | 3***1 | Труба | |
| 54 | 3***4 | Контргайка | |
| 55 | 3***0 | Винт с отверстием в шарнире d.19,3мм | |
| 55 | 3***2 | Винт с отверстием в шарнире d.22,5мм | |
| 55 | 3***3 | Винт с отверстием в шарнире d.25,7мм | |
| 56 | A***2 | Кольцо | |
| 57 | 3***4 | Ось | |
| 58 | 2***1 | Палец d.19 | |
| 58 | А***1 | Палец диаметр 25 мм | |
| 58 | А***2 | Палец | |
| 59 | A***0 | Чека с цепочкой | |
| 60 | 7***2 | Гайка | |
| 61 | 3***1 | Рычаг | |
| 64 | 3***Б | Стяжка | |
| 65 | 3***4 | Контргайка | |
| 67 | А***2 | Серьга | |
| 68 | А***2 | Винт | |
| 69 | А***3 | Стяжка | |
| 70 | М***9 | Гайка | |
| 71 | А***1 | Винт | |
| 72 | 5***6 | Болт серьги | |
| 73 | М***9 | Гайка | |
| 74 | 3***9 | Шплинт | |
| 75 | 3***5 | Поперечина | |
| 76 | 3***3 | Шкворень | |
| 77 | 3***1 | Вилка | |
| 78 | A***1 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
