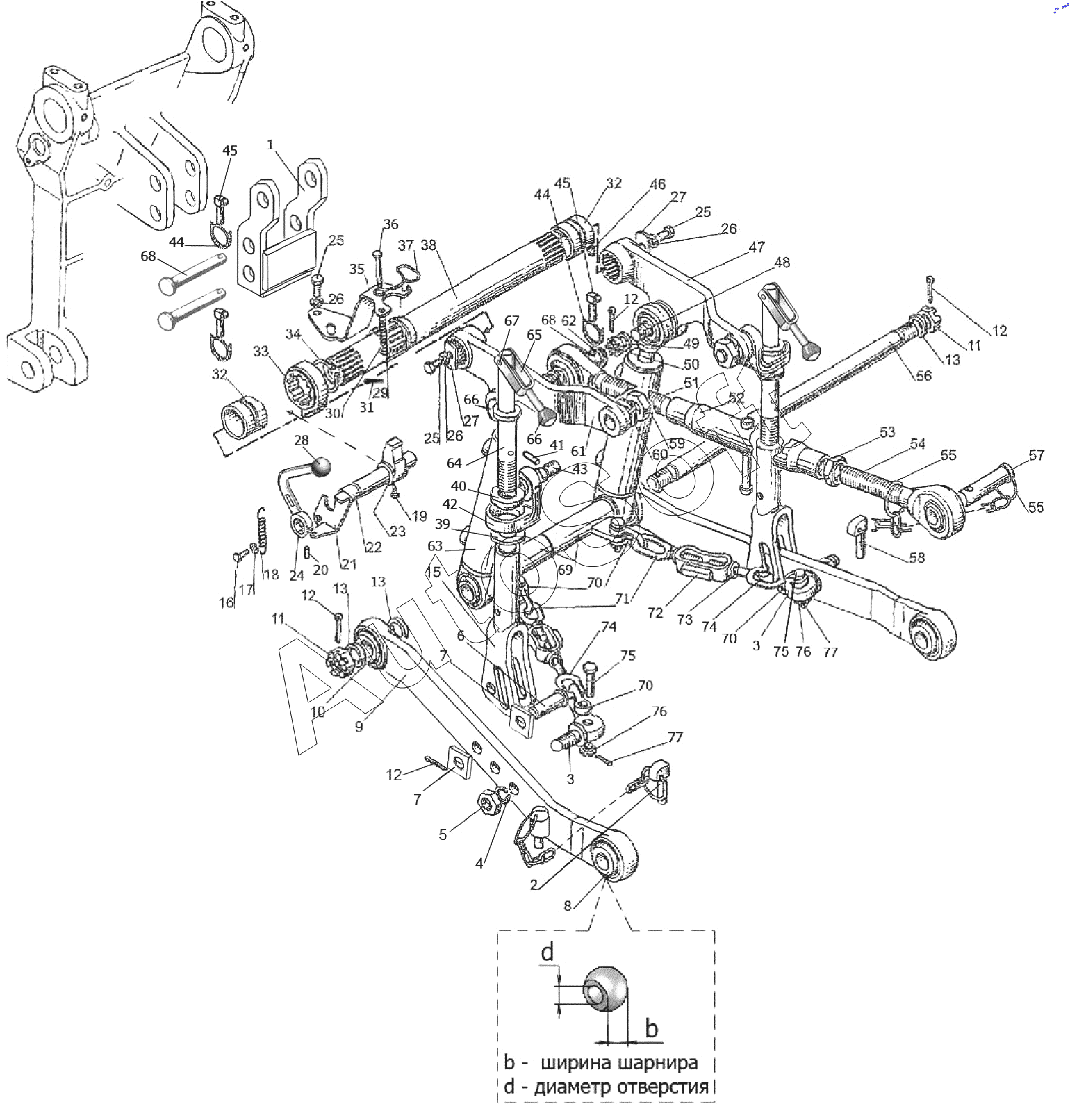

Каталог запасных частей к технике: МТЗ БЕЛАРУС 421 (2014). Механизм передней навески (по заказу) 220-4606020-А/-01/-02
47
56
55
55
54
54
54
53
52
51
50
49
48
57
46
45
45
44
44
43
42
41
40
39
38
37
66
66
77
77
76
76
75
75
74
74
73
72
71
70
70
70
69
68
68
67
36
65
64
63
62
61
60
59
58
57
57
3
3
12
12
12
12
11
11
10
9
8
8
8
7
7
6
5
4
13
13
13
2
1
25
25
25
35
34
33
32
32
31
30
29
28
27
27
26
26
26
24
23
22
21
20
19
18
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220-4605020 | 2***0 | Раскос | |
| 220-4605100 | 2***0 | Стяжка | |
| 220-4606020-А/-01/-02 | 2***2 | Навеска передняя | |
| 220-4606090 | 2***0 | Тяга | |
| 220-4606090-01 | 2***1 | Тяга | |
| 220-4606090-02 | 2***2 | Тяга | |
| 320-4605040 | 3***0 | Тяга | |
| 320-4605040-01 | 3***1 | Тяга | |
| 320-4605040-05 | 3***5 | Тяга | |
| 1 | 2***А | Кронштейн | |
| 2 | A***3 | Чека | |
| 3 | 2***2 | Проушина | |
| 4 | 1***Т | Шайба | |
| 5 | М***9 | Гайка | |
| 6 | 2***4 | Болт | |
| 7 | 2***6 | Шайба | |
| 8 | 7***1 | Шарнир | |
| 8 | А***1 | Шарнир | |
| 8 | А***2 | Шарнир | |
| 9 | 2***1 | Тяга | |
| 10 | 5***1 | Шарнир | |
| 11 | М***9 | Гайка | |
| 12 | 4***9 | Шплинт | |
| 13 | 0***6 | Втулка | |
| 15 | 2***0 | Вилка | |
| 16 | М***9 | Болт | |
| 17 | 8***Т | Шайба | |
| 18 | Ш***6 | Пружина | |
| 19 | М***9 | Болт ГОСТ 7798-70 | |
| 20 | 7***1 | Штифт | |
| 21 | 2***0 | Кронштейн | |
| 22 | 2***6 | Ось | |
| 23 | 2***7 | Рычаг | |
| 24 | 2***0 | Рукоятка | |
| 25 | М***9 | Болт | |
| 26 | 1***Т | Шайба | |
| 27 | 0***9 | Шайба | |
| 28 | 3***9 | Шарик | |
| 29 | 3***2 | Пружина | |
| 30 | С***9 | Шайба | |
| 31 | 3***9 | Шплинт | |
| 32 | 0***8 | Втулка | |
| 33 | 2***3 | Упор | |
| 34 | С***2 | Кольцо | |
| 35 | 3***0 | Кронштейн | |
| 36 | 3***3 | Палец | |
| 37 | 3***1 | Защелка | |
| 38 | 2***2 | Вал | |
| 39 | 2***7 | Шайба | |
| 40 | 2***3 | Вкладыш | |
| 41 | 2***5 | Штифт | |
| 42 | 2***1 | Серьга | |
| 43 | 2***4 | Болт | |
| 44 | A***4 | Кольцо | |
| 45 | A***5 | Чека | |
| 46 | 1***р | Масленка | |
| 47 | 2***1 | Рычаг | |
| 48 | 0***2 | Палец | |
| 49 | 0***7 | Втулка | |
| 50 | М***9 | Гайка | |
| 51 | 3***1 | Винт | |
| 52 | 3***0 | Труба | |
| 53 | 3***4 | Контргайка | |
| 54 | 3***0 | Винт с отверстием в шарнире d.19,3мм | |
| 54 | 3***2 | Винт с отверстием в шарнире d.22,5мм | |
| 54 | 3***3 | Винт с отверстием в шарнире d.25,7мм | |
| 55 | A***2 | Кольцо | |
| 56 | 2***4 | Ось | |
| 57 | 2***1 | Палец d.19 | |
| 57 | А***1 | Палец диаметр 25 мм | |
| 57 | А***2 | Палец | |
| 58 | A***0 | Чека с цепочкой | |
| 59 | М***9 | Гайка | |
| 60 | 1***Т | Шайба | |
| 61 | 2***1 | Рычаг | |
| 62 | 2***9 | Втулка | |
| 63 | Ц***0 | Гидроцилиндр | |
| 64 | 2***2 | Вал | |
| 65 | 0***0 | Вилка | |
| 66 | А***4 | Рукоятка | |
| 67 | А***Б | Ось | |
| 68 | 2***6 | Палец | |
| 69 | 2***0 | Кронштейн | |
| 70 | 2***3 | Серьга | |
| 71 | 2***1 | Винт | |
| 72 | 2***2 | Стяжка | |
| 73 | М***9 | Гайка | |
| 74 | 2***1 | Винт | |
| 75 | 2***9 | Болт | |
| 76 | М***9 | Гайка | |
| 77 | 2***9 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
