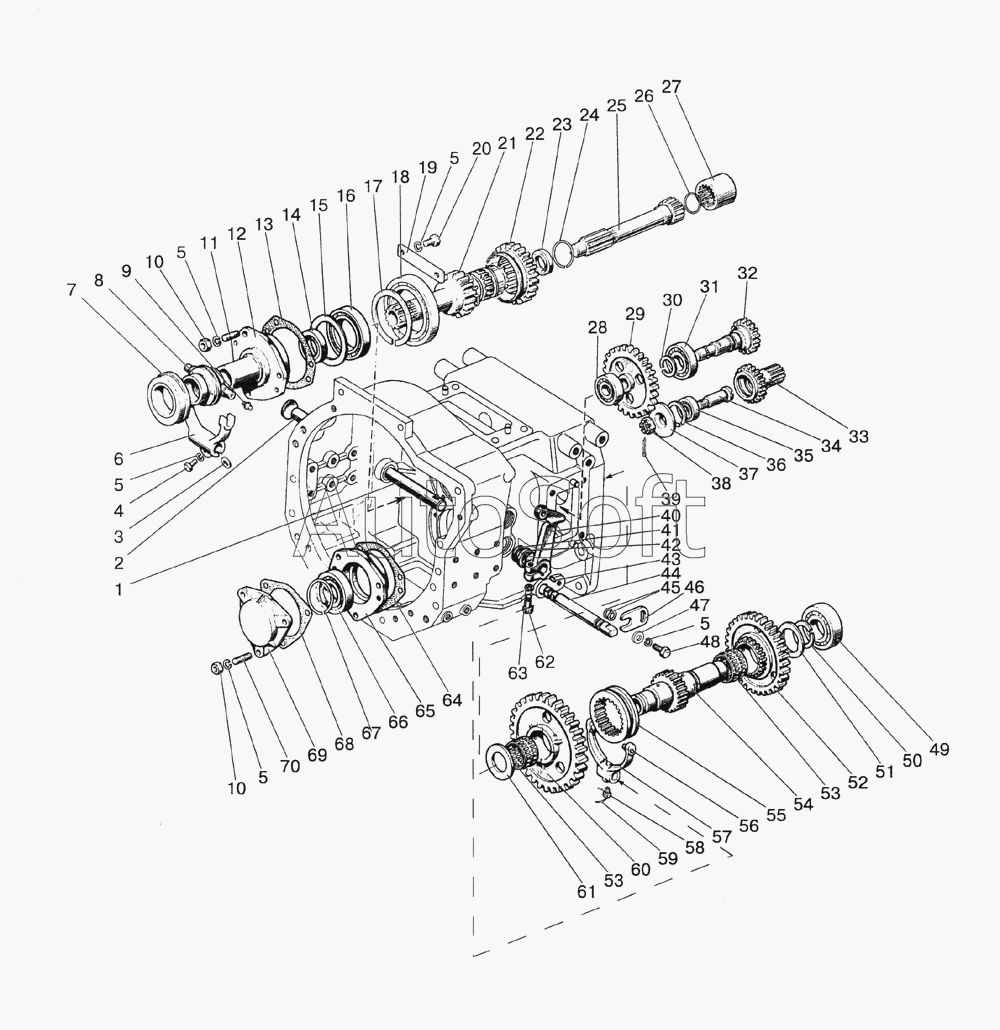

Каталог запасных частей к технике: МТЗ-1522 (2008). Корпус сцепления
42
51
50
49
48
47
46
45
44
43
52
41
40
39
38
37
36
35
34
33
61
70
69
68
67
66
65
64
63
62
32
60
59
58
57
56
55
54
53
53
3
12
11
10
10
9
8
7
6
5
5
5
5
5
4
13
2
1
12
8
33
29
22
31
30
29
28
27
26
25
24
23
65
21
20
19
18
17
16
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-1601050 | 1***0 | Вал | |
| 1522-1601055 | 1***5 | Шестерня | |
| 1 | 8***5 | Вал | |
| 2 | 5***2 | Заглушка | |
| 3 | 5***8 | Шпонка | |
| 4 | М***0 | Болт | |
| 5 | Ш***0 | Шайба | |
| 6 | 8***3 | Вилка | |
| 7 | 9***7 | Подшипник упорный | |
| 8 | 5***А | Отводка с масленкой и подшипником упорным в сборе | |
| 8 | 5***А | Отводка | |
| 9 | 1***6 | Масленка | |
| 10 | М***0 | Гайка | |
| 11 | М***а | Шпилька | |
| 12 | 8***1 | Кронштейн отводки | |
| 12 | 8***2 | Кронштейн | |
| 13 | 8***3 | Прокладка | |
| 14 | 2***5 | Манжета 2.1-50х70-4 | |
| 15 | 8***9 | Шайба | |
| 16 | В***1 | Подшипник | |
| 17 | Б***5 | Кольцо | |
| 18 | 5***1 | Подшипник | |
| 19 | 8***0 | Планка | |
| 20 | М***5 | Болт | |
| 21 | 1***6 | Вал | |
| 22 | 1***7 | Шестерня | |
| 23 | 2***8 | Манжета | |
| 24 | 2***5 | Кольцо | |
| 25 | 2***3 | Вал | |
| 26 | В***5 | Кольцо | |
| 27 | 2***1 | Втулка | |
| 28 | 3***А | Подшипник | |
| 29 | 8***0 | Шестерня с кольцом и подшипником в сборе | |
| 29 | 8***Б | Шестерня | |
| 30 | В***5 | Кольцо | |
| 31 | 2***5 | Подшипник | |
| 32 | 8***Б | Шестерня | |
| 33 | 8***0 | Шестерня 80-1601182 с осью, подшипником и кольцом в сборе | |
| 33 | 8***2 | Шестерня | |
| 34 | 8***1 | Ось | |
| 35 | 2***А | Подшипник | |
| 36 | В***7 | Кольцо | |
| 37 | 8***6 | Шайба упорная | |
| 38 | 7***2 | Гайка | |
| 39 | 3***5 | Шплинт | |
| 40 | 1***9 | Рычаг | |
| 41 | С***8 | Кольцо | |
| 42 | 3***6 | Корпус пылеотражателя | |
| 43 | 6***1 | Шпонка сегментная | |
| 44 | 8***1 | Валик | |
| 45 | 0***6 | Кольцо | |
| 46 | 8***9 | Пластина | |
| 47 | Ш***0 | Шайба | |
| 48 | М***0 | Болт | |
| 49 | 2***А | Подшипник | |
| 50 | 2***5 | Кольцо | |
| 51 | 2***2 | Шайба | |
| 52 | 2***6 | Шестерня | |
| 53 | К***Е | Подшипник | |
| 54 | 2***1 | Вал | |
| 55 | 1***3 | Муфта | |
| 56 | 7***4 | Штифт | |
| 57 | 8***1 | Вилка | |
| 58 | 5***6 | Болт вилки | |
| 59 | 1***С | Проволока | |
| 60 | 2***8 | Шестерня | |
| 61 | 2***1 | Шайба | |
| 62 | М***5 | Болт | |
| 63 | Ш***2 | Шайба | |
| 64 | 8***1 | Прикладка | |
| 65 | 1***0 | Стакан | |
| 65 | 1***1 | Стакан | |
| 66 | 1***М | Подшипник | |
| 67 | 2***0 | Кольцо | |
| 68 | 8***2 | Прокладка | |
| 69 | 1***9 | Крышка | |
| 70 | М***5 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
