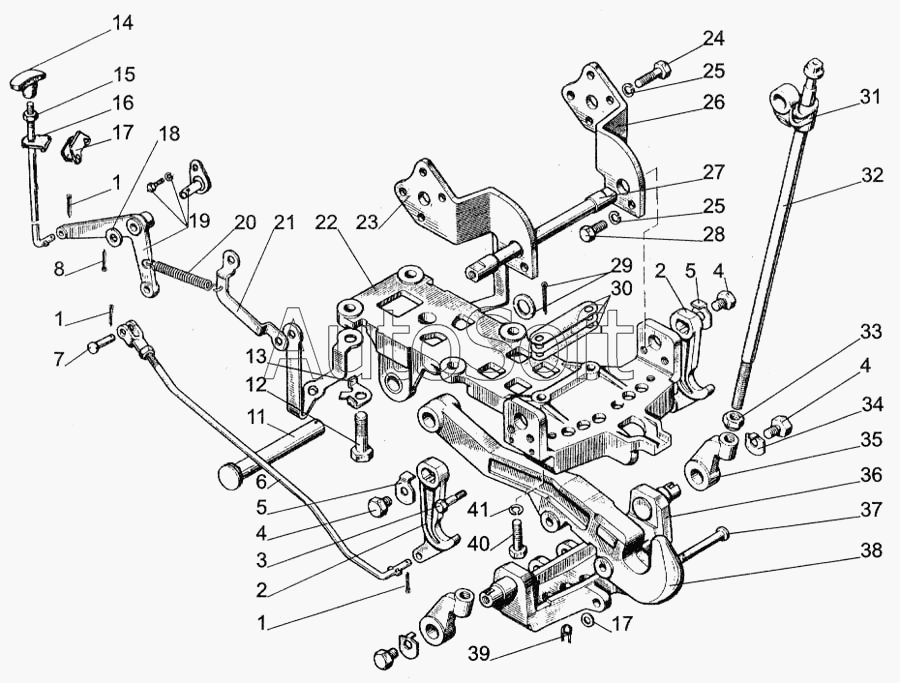

Каталог запасных частей к технике: МТЗ-1005 (2008). Устройство прицепное маятниковое
30
30
80-2707110-А-03
1
1
1
2
2
3
4
4
4
5
5
6
7
8
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1602120 | 7***0 | Фланец оси | |
| 70-4619042 | 7***2 | Шайба | |
| 80-2707110-А-03 | 8***3 | Устройство прицепное | |
| М10х20 | М***0 | Болт | |
| ШП10 | Ш***0 | Шайба | |
| 1 | 3***6 | Шплинт | |
| 2 | 8***7 | Захват | |
| 3 | 8***8 | Болт | |
| 4 | 8***7 | Болт | |
| 5 | 8***3 | Шайба | |
| 6 | 8***В | Тяга | |
| 7 | 1***2 | Палец | |
| 8 | 3***5 | Шплинт | |
| 9 | 5***3 | Вилка | |
| 10 | М***5 | Гайка | |
| 11 | 8***9 | Палец | |
| 12 | 4***1 | Болт | |
| 13 | 7***4 | Шайба | |
| 14 | 5***А | Рукоятка | |
| 15 | М***8 | Гайка | |
| 16 | 8***В | Тяга | |
| 17 | 8***2 | Кронштейн | |
| 18 | Ш***6 | Шайба | |
| 19 | 7***9 | Рычаг | |
| 20 | 5***2 | Пружина | |
| 21 | 7***1 | Кронштейн | |
| 22 | 8***Б | Кронштейн | |
| 23 | 8***6 | Боковина | |
| 24 | М***0 | Болт | |
| 25 | Ш***6 | Шайба | |
| 26 | 8***1 | Боковина | |
| 27 | 8***1 | Ось | |
| 28 | М***2 | Болт | |
| 29 | 5***6 | Шплинт | |
| 30 | 7***9 | Пластина 1,0 мм | |
| 30 | 7***1 | Пластина 0,5 мм | |
| 30 | 7***2 | Пластина 0,2 мм | |
| 31 | 7***1 | Серьга | |
| 32 | 7***1 | Винт тяги | |
| 33 | 4***2 | Гайка | |
| 34 | 8***8 | Шайба | |
| 35 | 7***Б | Гайка тяги | |
| 36 | 8***Б | Поперечина | |
| 37 | 8***3 | Ось | |
| 38 | 8***1 | Крюк | |
| 39 | А***4 | Кольцо | |
| 40 | 8***1 | Болт | |
| 41 | Ш***8 | Шайба |
