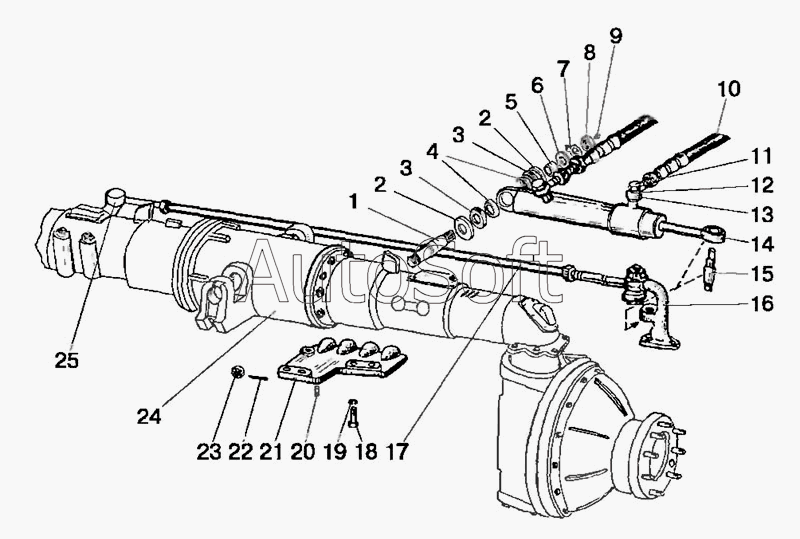

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Гидроцилиндр и арматура ГОРУ (ПВМ 72-2300020-А-04)
/34.5.gif)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Палец | |
| 2 | Ф***8 | Чашка уплотнительная | |
| 3 | Ф***9 | Уплотнитель | |
| 4 | Ф***7 | Втулка сферическая | |
| 5 | Ф***В | Втулка | |
| 6 | Ш***0 | Шайба | |
| 7 | Ф***3 | Шайба стопорная | |
| 8 | М***5 | Гайка | |
| 9 | 1***р | Масленка | |
| 10 | 9***0 | Рукав высокого давления | |
| 11 | Ф***1 | Болт | |
| 12 | Ф***4 | Шайба | |
| 13 | 9***0 | Переходник | |
| 14 | Ц***1 | Гидроцилиндр | |
| 15 | 1***Б | Палец | |
| 16 | 7***1 | Рычаг левый | |
| 17 | 1***0 | Тяга рулевая | |
| 18 | М***0 | Болт | |
| 19 | Ш***6 | Шайба | |
| 20 | Д***5 | Штифт установочный | |
| 21 | 1***1 | Кронштейн | |
| 22 | 4***6 | Шплинт | |
| 23 | 7***6 | Гайка упорная | |
| 24 | 7***4 | Передний ведущий мост, редукторы 8 шпилек | |
| 25 | 7***4 | Рычаг правый |
