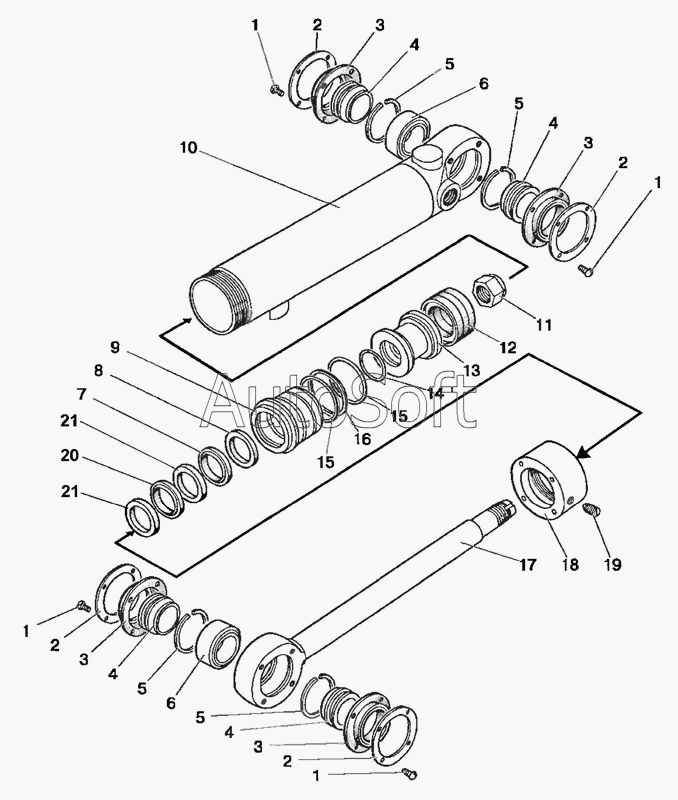

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Гидроцилиндр Ц63 (63x30-200)
/34.6.gif)
11
21
21
20
19
18
17
16
16
15
15
14
13
12
Ц63-3405115-А-02
10
9
8
7
6
6
5
5
5
5
4
4
4
4
3
3
3
3
2
2
2
2
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц63-3405115-А-02 | Ц***2 | Гидроцилиндр в сборе | |
| 1 | В***0 | Винт | |
| 2 | 8***7 | Кольцо | |
| 3 | Ц***4 | Чехол | |
| 4 | Ц***7 | Втулка | |
| 5 | В***7 | Кольцо | |
| 6 | Ш***0 | Подшипник | |
| 7 | 2***9 | Манжета штока | |
| 8 | 2***1 | Уплотнение штока | |
| 9 | Ц***Б | Крышка передняя | |
| 10 | Ц***2 | Корпус | |
| 11 | Ц***2 | Гайка | |
| 12 | 2***3 | Уплотнение поршня | |
| 13 | Ц***3 | Поршень | |
| 14 | 0***4 | Кольцо | |
| 15 | 0***4 | Кольцо | |
| 16 | 8***7 | Кольцо защитное | |
| 16 | Ц***8 | Кольцо защитное | |
| 17 | Ц***1 | Шток | |
| 18 | Ц***4 | Гайка накидная | |
| 19 | А***0 | Винт | |
| 20 | 2***9 | Уплотнение штока | |
| 21 | 2***6 | Направляющая штока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
