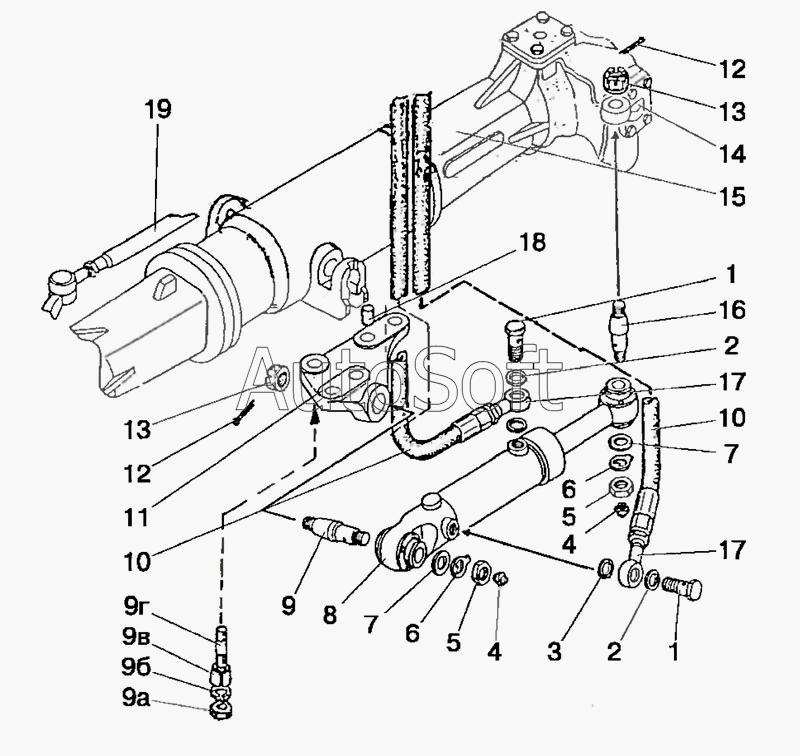

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Гидроцилиндр Ц63 и арматура ГОРУ (ПВМ 822-2300020-04)
/34.7.gif)
1
1
2
2
3
4
4
5
5
6
6
7
7
8
9
9а
96
9в
9г
10
10
11
12
12
13
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ф***1 | Болт | |
| 10 | 9***4 | Рукав высокого давления | |
| 11 | 8***1 | Кронштейн | |
| 12 | 4***6 | Шплинт | |
| 13 | 1***3 | Гайка | |
| 14 | 1***6 | Кронштейн левый | |
| 15 | 8***4 | Передний ведущий мост в сборе | |
| 16 | 1***1 | Палец | |
| 17 | 9***0 | Переходник | |
| 18 | Д***5 | Штифт установочный | |
| 19 | 1***0 | Тяга рулевая | |
| 2 | Ф***4 | Шайба | |
| 3 | Ф***4 | Шайба | |
| 4 | 1***9 | Масленка | |
| 5 | М***5 | Гайка | |
| 6 | Ф***3 | Шайба стопорная | |
| 7 | Ш***0 | Шайба | |
| 8 | Ц***2 | Гидроцилиндр | |
| 9 | 1***1 | Палец | |
| 96 | Ш***6 | Шайба | |
| 9а | М***6 | Гайка | |
| 9в | 1***7 | Втулка | |
| 9г | 1***9 | Шпилька |
