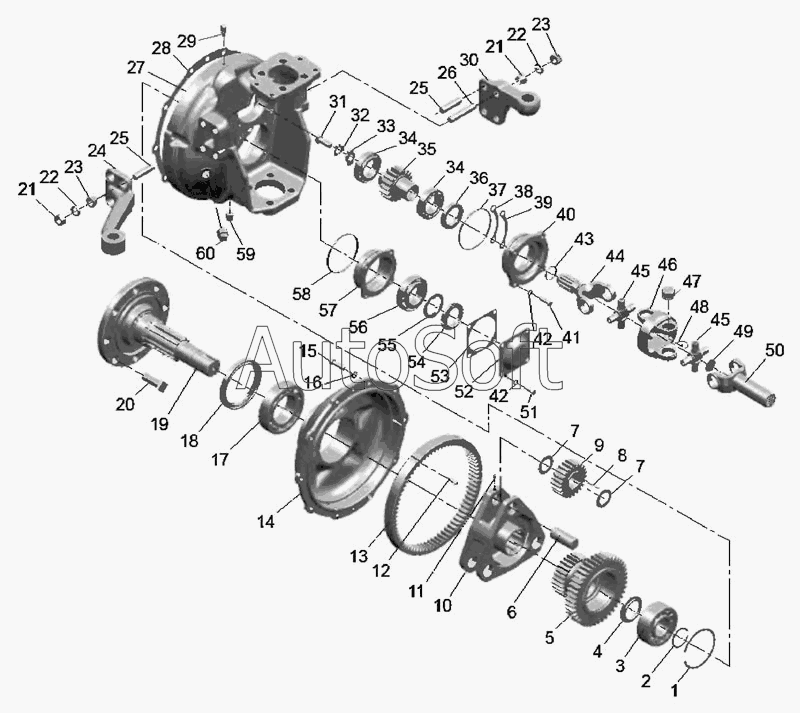

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Редуктор конечной передачи ПВМ (для ПВМ 822-2300020-02 («БЕЛАРУС-820/82.3/82П»))
/23.6.gif)
36
45
45
44
43
42
42
41
40
39
38
37
46
35
34
34
33
32
31
30
29
28
52
60
59
58
57
56
55
54
53
27
51
50
49
48
48
48
48
47
1
9
8
7
7
6
5
4
3
2
10
822-2308010
822-2308005-01
19
26
25
25
24
23
23
22
22
21
21
20
822-2308005
18
17
16
15
14
13
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1520-2308024-20 | 1***0 | Шарнир сдвоенный | |
| 1520-2308040-01 | 1***1 | Корпус | |
| 1520-2308080 | 1***0 | Стакан с манжетой и кольцом в сборе | |
| 1521-2308020 | 1***0 | Крышка | |
| 1521-2308030 | 1***0 | Водило в сборе | |
| 1521-2308050-01 | 1***1 | Ступица | |
| 822-2308005 | 8***5 | Редуктор левый | |
| 822-2308005-01 | 8***1 | Редуктор правый | |
| 822-2308010 | 8***0 | Редуктор | |
| 822-2308075 | 8***5 | Рычаг правый | |
| 1 | 2***0 | Кольцо | |
| 2 | С***5 | Кольцо | |
| 3 | 5***9 | Подшипник | |
| 4 | 1***8 | Кольцо | |
| 5 | 1***1 | Блок шестерен | |
| 6 | 1***3 | Ось | |
| 7 | 1***4 | Шайба | |
| 8 | 4***3 | Ролик | |
| 9 | 1***9 | Сателлит | |
| 10 | 1***6 | Водило | |
| 11 | 1***1 | Винт | |
| 12 | 2***5 | Штифт | |
| 13 | 1***4 | Шестерня | |
| 14 | 1***6 | Крышка | |
| 15 | М***5 | Болт | |
| 16 | Ш***0 | Шайба | |
| 17 | 7***А | Подшипник | |
| 18 | 2***1 | Манжета | |
| 19 | 1***1 | Фланец | |
| 20 | 4***6 | Болт | |
| 21 | М***6 | Гайка | |
| 22 | Ш***6 | Шайба | |
| 23 | 1***7 | Втулка | |
| 24 | 8***4 | Рычаг левый | |
| 25 | 1***9 | Шпилька | |
| 26 | 1***2 | Шайба | |
| 27 | 1***5 | Корпус | |
| 28 | 1***4 | Прокладка | |
| 29 | T***8 | Сапун | |
| 30 | 1***6 | Кронштейн левый | |
| 31 | 1***2 | Болт | |
| 32 | 1***1 | Пластина стопорная | |
| 33 | 1***3 | Шайба | |
| 34 | 2***9 | Подшипник | |
| 35 | 1***1 | Шестерня | |
| 36 | 2***1 | Манжета | |
| 37 | 1***4 | Кольцо | |
| 38 | 1***1 | Прокладка регулировочная | |
| 39 | 1***1 | Прокладка регулировочная | |
| 40 | 1***5 | Стакан | |
| 41 | М***5 | Болт | |
| 42 | Ш***8 | Шайба | |
| 43 | 0***4 | Кольцо | |
| 44 | 1***0 | Вилка | |
| 45 | 7***1 | Крестовина | |
| 46 | 1***0 | Вилка | |
| 47 | 7***0 | Подшипник | |
| 48 | 2***1 | Кольцо стопорное | |
| 48 | 2***0 | Кольцо стопорное | |
| 48 | 2***0 | Кольцо стопорное | |
| 48 | 2***0 | Кольцо стопорное | |
| 49 | 3***2 | Заглушка | |
| 50 | 1***8 | Вилка | |
| 51 | М***5 | Болт | |
| 52 | 1***4 | Крышка | |
| 53 | 1***3 | Прокладка | |
| 54 | 8***5 | Гайка | |
| 55 | 8***6 | Шайба | |
| 56 | 7***А | Подшипник | |
| 57 | 1***2 | Стакан | |
| 58 | 0***4 | Кольцо | |
| 59 | П***8 | Пробка | |
| 60 | П***4 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
