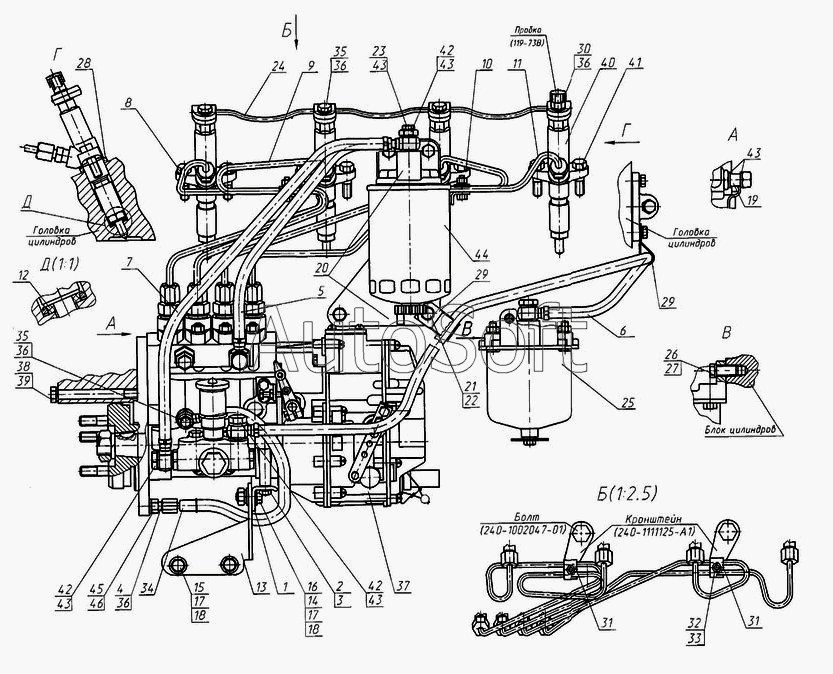

Каталог запасных частей к технике: МТЗ-570 (2010). Топливные трубопроводы и установка топливной аппаратуры (с топливным насосом пр-ва ОАО «ЯЗДА»)
45
26
27
28
29
29
30
31
31
39
40
41
42
42
42
43
43
43
43
43
44
25
46
240-1111125-А1
240-1002047-01
119-738
38
37
36
36
36
36
35
35
34
33
32
13
1
2
3
4
5
6
7
8
9
10
11
12
240-1111000-С1-01
14
15
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 119-738 | 1***8 | Пробка | |
| 240-1002047-01 | 2***1 | Болт | |
| 240-1111000-С1-01 | 2***1 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | |
| 240-1111125-А1 | 2***1 | Кронштейн | |
| 1 | 2***Е | Кронштейн | |
| 2 | M***6 | Болт | |
| 3 | 8***6 | Шайба | |
| 4 | 2***1 | Штуцер | |
| 5 | 2***3 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | |
| 6 | 2***6 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | |
| 7 | 2***9 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | |
| 8 | 2***Г | Топливопровод высокого давления 1-го цил. | |
| 9 | 2***1 | Топливопровод высокого давления 2-го цил. | |
| 10 | 2***2 | Топливопровод высокого давления 3-го цил. | |
| 11 | 2***3 | Топливопровод высокого давления 4-го цил. | |
| 12 | 2***0 | Прокладка-экран | |
| 13 | 2***Д | Кронштейн | |
| 14 | M***) | Гайка | |
| 15 | M***6 | БОЛТ | |
| 16 | M***6 | БОЛТ | |
| 17 | 1***6 | Шайба | |
| 18 | 1***6 | Шайба | |
| 19 | 2***3 | Втулка защитная | |
| 20 | 2***Г | Корпус | |
| 21 | M***6 | БОЛТ | |
| 22 | 1***6 | Шайба | |
| 23 | 2***5 | Штуцер с пробкой | |
| 24 | 2***2 | Топливопровод | |
| 25 | 2***0 | Фильтр топливный грубой очистки | |
| 26 | M***6 | БОЛТ | |
| 27 | 1***6 | Шайба | |
| 28 | 2***1 | Кольцо | |
| 29 | 2***Б | Хомутик | |
| 30 | 2***2 | Штуцер | |
| 31 | 2***4 | Колодка | |
| 32 | М***) | Гайка | |
| 33 | 6***6 | Шайба | |
| 34 | 2***0 | Маслопровод | |
| 35 | 3***7 | Болт | |
| 36 | 3***8 | Прокладка | |
| 37 | 7***1 | Насос топливный (дляД-242С) | |
| 38 | М***6 | Болт | |
| 39 | 1***6 | Шайба | |
| 40 | 1***1 | Форсунка | |
| 41 | M***6 | БОЛТ | |
| 42 | Д***A | Болт поворотного угольника | |
| 43 | Д***А | Шайба | |
| 44 | Ф***0 | Фильтр очистки топлива | |
| 45 | M***6 | БОЛТ | |
| 46 | 1***6 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
