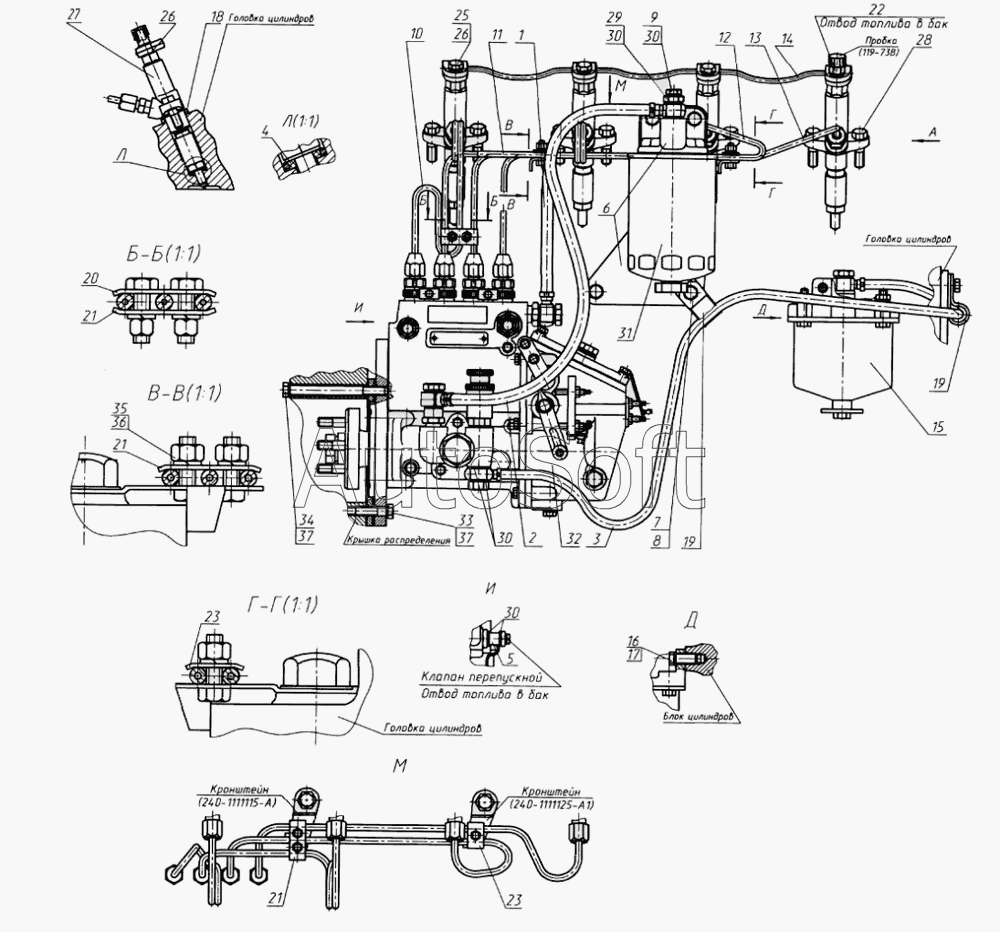

Каталог запасных частей к технике: МТЗ-570 (2010). Топливные трубопроводы и установка топливной аппаратуры (с топливным насосом пр-ва ОАО «НЗТА»)
30
30
30
30
19
19
20
21
21
21
22
23
23
25
26
26
27
27
28
29
18
31
32
32
32
33
34
35
36
37
37
119-738
240-1111115-А
240-1111125-А1
9
240-1111000-A1-32
240-1111000-A1-36
1
245-1104180-A-03
2
245-1104180-A-09
3
4
5
6
7
8
240-1111000-А1-07
10
10
11
11
12
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 119-738 | 1***8 | Пробка | |
| 240-1111000-A1-32 | 2***2 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | |
| 240-1111000-A1-36 | 2***6 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | |
| 240-1111000-А1-07 | 2***7 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | |
| 240-1111115-А | 2***А | Кронштейн | |
| 240-1111125-А1 | 2***1 | Кронштейн | |
| 245-1104180-A-03 | 2***3 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | |
| 245-1104180-A-09 | 2***9 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | |
| 1 | 2***2 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | |
| 2 | 2***0 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | |
| 3 | 2***6 | Трубка топливная низкого давления | |
| 4 | 2***0 | Прокладка-экран | |
| 5 | 2***3 | Втулка защитная | |
| 6 | 2***Г | Корпус | |
| 7 | M***6 | БОЛТ | |
| 8 | 1***6 | Шайба | |
| 9 | 2***5 | Штуцер с пробкой | |
| 10 | 2***1 | Трубка первая | |
| 10 | 2***B | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | |
| 11 | 2***2 | Трубка вторая | |
| 11 | 2***1 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | |
| 12 | 2***3 | Трубка третья | |
| 12 | 2***2 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | |
| 13 | 2***4 | Трубка четвертая | |
| 13 | 2***3 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | |
| 14 | 2***2 | ТОПЛИВОПРОВОД ДРЕНАЖНЫЙ | |
| 15 | 2***0 | Фильтр топливный грубой очистки | |
| 16 | M***6 | БОЛТ | |
| 17 | 1***6 | Шайба | |
| 18 | 2***1 | Кольцо | |
| 19 | 2***Б | Хомутик | |
| 20 | 2***5 | Колодка | |
| 21 | 2***6 | Колодка | |
| 22 | 2***2 | Штуцер | |
| 23 | 2***4 | Колодка | |
| 24 | 2***0 | Маслопровод | |
| 25 | 3***7 | Болт | |
| 26 | 3***8 | Прокладка | |
| 27 | 1***1 | Форсунка | |
| 27 | 1***2 | ФОРСУНКА | |
| 28 | M***6 | БОЛТ | |
| 29 | Д***А | Болт поворотного угольника | |
| 30 | Д***А | Шайба | |
| 31 | Ф***0 | Фильтр очистки топлива | |
| 32 | 4***1 | Насос топливный (Д-242) | |
| 32 | 4***0 | НАСОС ТОПЛИВНЫЙ | |
| 32 | P***7 | НАСОС ТОПЛИВНЫЙ | |
| 33 | M***6 | БОЛТ | |
| 34 | M***6 | БОЛТ | |
| 35 | M***) | Гайка | |
| 36 | 6***6 | Шайба | |
| 37 | 1***6 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
