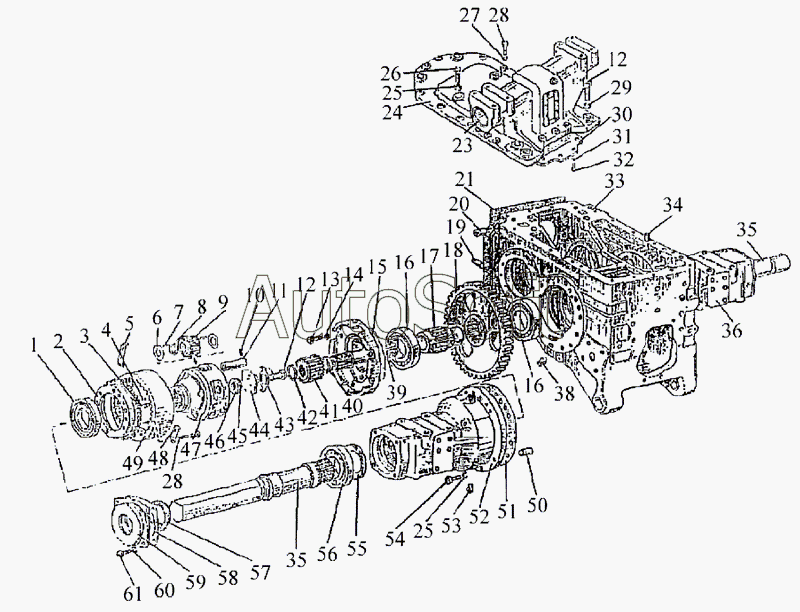

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Корпус заднего моста. Конечная передача
33
43
42
41
40
39
38
36
35
35
34
44
32
31
30
29
28
28
27
26
25
25
53
61
60
59
58
57
56
55
54
24
52
51
50
49
48
47
46
45
5
4
3
2
1
30
59
6
47
15
41
1522-2401015
1222М-2401010
1222-2401010
1523М-2401010
15
23
21
20
19
18
18
17
16
16
1522-2401010
14
13
12
12
11
10
9
8
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1222-2401010 | 1***0 | Мост задний | |
| 1222М-2401010 | 1***0 | Мост задний | |
| 1522-2401010 | 1***0 | Задний мост | |
| 1522-2401015 | 1***5 | Корпус заднего моста | |
| 1522-2407500 | 1***0 | Конечная передача левая | |
| 1522-2407500 | 1***0 | Конечная передача левая | |
| 1522-2407500-01 | 1***1 | Конечная передача правая | |
| 1522-2407500-01 | 1***1 | Конечная передача правая | |
| 1523М-2401010 | 1***0 | Мост задний | |
| 1 | 7***А | Подшипник | |
| 2 | 1***Б | Ступица эпицикла | |
| 3 | 1***2 | Штифт | |
| 4 | 5***9 | Кольцо | |
| 5 | 1***А | Пластина | |
| 6 | 1***8 | Шайба сателлита | |
| 7 | 5***3 | Ролик | |
| 8 | 1***9 | Шайба распорная | |
| 9 | 5***А | Сателлит | |
| 10 | 8***5 | Штифт | |
| 11 | 1***А | Валик | |
| 12 | 1***1 | Болт | |
| 13 | М***5 | Болт | |
| 14 | Ш***2 | Шайба | |
| 15 | 1***0 | Стакан с подшипником в сборе | |
| 15 | 1***1 | Стакан | |
| 16 | 2***5 | Подшипник | |
| 17 | 1***3 | Втулка | |
| 18 | 1***2 | Шестерня ведомая | |
| 18 | 1***2 | Шестерня ведомая | |
| 19 | 5***7 | Штифт | |
| 20 | 3***А | Втулка | |
| 21 | 1***6 | Прокладка | |
| 23 | 1***7 | Втулка | |
| 24 | 1***4 | Крышка | |
| 25 | Ш***6 | Шайба | |
| 26 | М***0 | Болт | |
| 27 | Ш***4 | Шайба | |
| 28 | 1***5 | Болт | |
| 29 | Ш***0 | Шайба | |
| 30 | 1***6 | Крышка | |
| 30 | 1***0 | Крышка | |
| 31 | Ш***8 | Шайба | |
| 32 | М***0 | Болт | |
| 33 | 1***5 | Корпус заднего моста | |
| 34 | Д***5 | Штифт установочный | |
| 35 | 1***2 | Полуось | |
| 36 | 1***1 | Рукав полуоси правый | |
| 38 | 7***0 | Пробка | |
| 39 | 1***1 | Вал | |
| 40 | 1***2 | Втулка | |
| 41 | 1***0 | Шестерня ведущая | |
| 41 | 5***А | Шестерня ведущая | |
| 42 | 2***5 | Кольцо | |
| 43 | 1***7 | Шайба | |
| 44 | 1***7 | Шайба | |
| 45 | 1***6 | Прокладка | |
| 46 | 1***1 | Прокладка 0,2 мм | |
| 47 | 1***1 | Водило | |
| 47 | 1***Б | Водило | |
| 48 | 1***4 | Пластина | |
| 49 | 5***А | Шестерня ведомая | |
| 50 | 1***1 | Штифт | |
| 51 | 1***2 | Прокладка | |
| 52 | 1***8 | Рукав полуоси левый | |
| 53 | К***5 | Пробка | |
| 54 | M***0 | Болт | |
| 55 | 1***1 | Кольцо | |
| 56 | 7***А | Подшипник | |
| 57 | 2***1 | Манжета | |
| 58 | 1***9 | Прокладка | |
| 59 | 1***8 | Крышка | |
| 59 | 1***0 | Крышка | |
| 60 | Ш***0 | Шайба | |
| 61 | M***5 | Болт |
