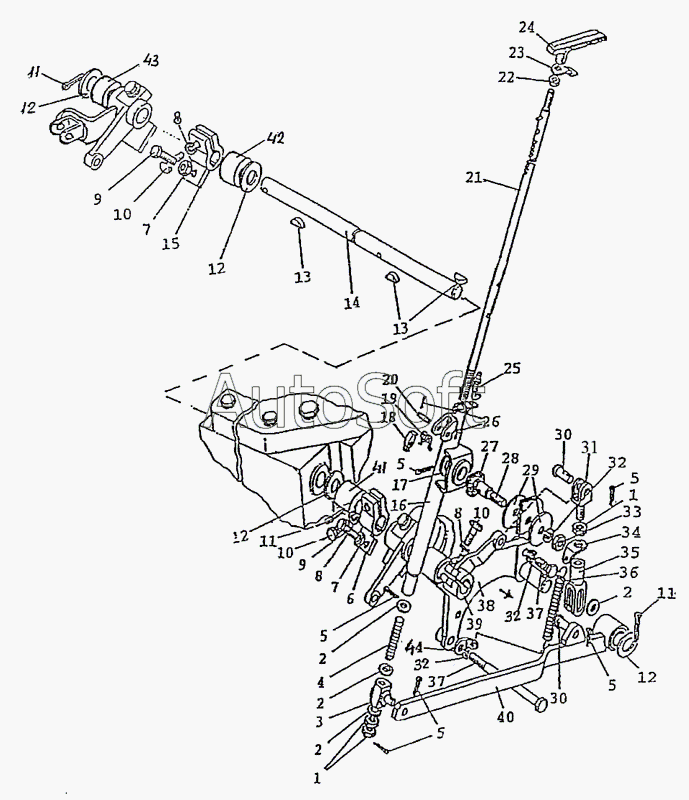

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Управление стояночным тормозом (мокрым)
33
22
23
24
25
26
27
28
29
30
30
31
32
32
32
21
34
35
36
37
37
38
39
40
41
42
43
44
9
9
1
1
2
2
2
2
3
4
5
5
5
5
5
6
7
7
8
8
8
1522М-3507010
10
10
10
11
11
11
12
12
12
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-3507020 | 1***0 | Механизм вытяжной | |
| 1522-3507160 | 1***0 | Тяга | |
| 1522В-3503060 | 1***0 | Рычаг | |
| 1522М-3507010 | 1***0 | Управление тормозами | |
| 1 | M***5 | Гайка | |
| 2 | Ш***2 | Шайба | |
| 3 | 1***2 | Цапфа | |
| 4 | 7***0 | Пружина внутренняя | |
| 5 | 4***5 | Шплинт | |
| 6 | 1***0 | Рычаг | |
| 7 | М***2 | Гайка | |
| 8 | Ш***2 | Шайба | |
| 9 | M***0 | Болт | |
| 10 | М***5 | Болт | |
| 11 | 5***6 | Шплинт | |
| 12 | 5***1 | Шайба | |
| 13 | С***1 | Шпонка | |
| 14 | 1***5 | Валик | |
| 15 | 1***5 | Рычаг | |
| 16 | 1***А | Кронштейн | |
| 17 | Ш***8 | Шайба | |
| 18 | 1***2 | Фиксатор | |
| 19 | 1***4 | Пружина | |
| 20 | 1***9 | Палец | |
| 21 | 1***5 | Тяга | |
| 22 | 5***3 | Гайка | |
| 23 | 1***3 | Упор | |
| 24 | 1***А | Рукоятка | |
| 25 | В***9 | Выключатель | |
| 26 | 1***2 | Шплинт | |
| 27 | 1***8 | Втулка | |
| 28 | 1***8 | Ось | |
| 29 | 1***3 | Шайба | |
| 30 | 1***2 | Палец | |
| 31 | 1***1 | Тяга | |
| 32 | Ш***4 | Шайба | |
| 33 | М***5 | Гайка | |
| 34 | 8***6 | Ушко | |
| 35 | 8***1 | Вилка | |
| 36 | 8***А | Пружина | |
| 37 | 1***2 | Болт | |
| 38 | 1***0 | Кронштейн | |
| 39 | 1***0 | Рычаг | |
| 40 | 1***0 | Рычаг | |
| 41 | 1***2 | Втулка | |
| 42 | 1***1 | Втулка | |
| 43 | 1***6 | Втулка | |
| 44 | 8***1 | Ушко |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
