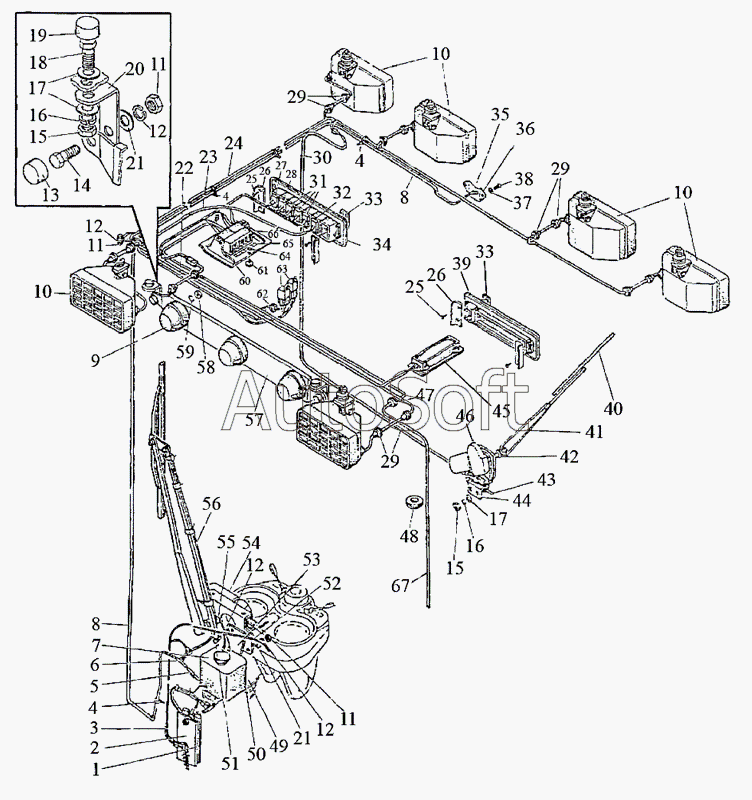

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Электрооборудование по кабине
45
50
49
48
47
46
51
44
43
42
41
40
39
38
37
59
67
66
65
64
63
62
61
60
36
58
57
56
55
54
53
52
10
10
10
18
17
17
16
16
15
15
14
13
12
12
12
12
11
11
11
19
9
8
8
7
6
5
4
4
4
3
2
27
35
34
33
33
32
31
30
29
29
29
28
1
26
26
25
25
24
23
22
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ВМ6Х12 | В***2 | Винт | |
| М4 | М***4 | Гайка | |
| ШП4 | Ш***4 | Шайба | |
| 1 | 9***6 | Прокладка | |
| 2 | 9***7 | Кронштейн | |
| 3 | 9***В | Жгут | |
| 4 | 8***5 | Манжета | |
| 5 | 9***2 | Трубка | |
| 6 | 5***5 | Распределитель | |
| 7 | 1***0 | Омыватель | |
| 8 | 9***1 | Трубка | |
| 9 | 3***0 | Фонарь автопоезда | |
| 10 | 8***1 | Фара рабочая | |
| 11 | М***6 | Гайка | |
| 12 | Ш***6 | Шайба | |
| 13 | А***7 | Колпачок | |
| 14 | М***6 | Болт | |
| 15 | М***8 | Гайка | |
| 16 | Ш***8 | Шайба | |
| 17 | Ш***6 | Шайба | |
| 18 | М***0 | Болт | |
| 19 | А***1 | Колпачок | |
| 20 | 9***1 | Кронштейн | |
| 21 | Ш***8 | Шайба | |
| 22 | 9***А | Жгут | |
| 23 | 9***Б | Жгут | |
| 24 | 9***Б | Жгут | |
| 25 | 4***0 | Винт | |
| 26 | 9***4 | Пластина | |
| 27 | 3***0 | Выключатель знака автопоезда | |
| 28 | 3***5 | Переключатель стеклоочиститех лоомывателя | |
| 29 | 9***4 | Втулка | |
| 30 | 9***Б | Жгут | |
| 31 | 3***0 | Выключатель фар рабочих | |
| 32 | 3***5 | Переключатель вентилятора | |
| 33 | 8***7 | Заглушка | |
| 34 | 9***2 | Щиток | |
| 35 | 5***0 | Жиклер | |
| 36 | 7***А | Пластина | |
| 37 | Ш***5 | Шайба | |
| 38 | 4***0 | Винт | |
| 39 | 9***8 | Щиток | |
| 40 | 2***0 | Щетка стеклоочистителя | |
| 41 | 2***0 | Рычаг стеклоочистителя | |
| 42 | 8***3 | Втулка | |
| 43 | 8***1 | Манжета | |
| 44 | 9***2 | Кронштейн | |
| 45 | 3***5 | Плафон освещения кабины 185x46,5 | |
| 46 | Т***0 | Привод с кожухом | |
| 47 | 9***2 | Втулка | |
| 48 | 8***8 | Втулка | |
| 49 | B***0 | Винт | |
| 50 | 1***4 | Кронштейн | |
| 51 | М***2 | Болт | |
| 52 | 9***В | Жгут | |
| 53 | 9***5 | Кронштейн | |
| 54 | 5***5 | Стеклоочиститель пантографный | |
| 55 | 7***7 | Втулка | |
| 56 | 5***5 | Щетка с рычагом 660/600 с форсункой | |
| 57 | 8***1 | Кронштейн | |
| 58 | М***5 | Гайка | |
| 59 | Ш***5 | Шайба | |
| 60 | 8***1 | Щиток | |
| 61 | 8***5 | Винт | |
| 62 | 7***1 | Втулка | |
| 63 | 3***0 | Реле на замыкание | |
| 64 | 0***4 | Кольцо | |
| 65 | 9***Б | Табличка | |
| 66 | 3***5 | Блок предохранителей | |
| 67 | 9***1 | Жгут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
