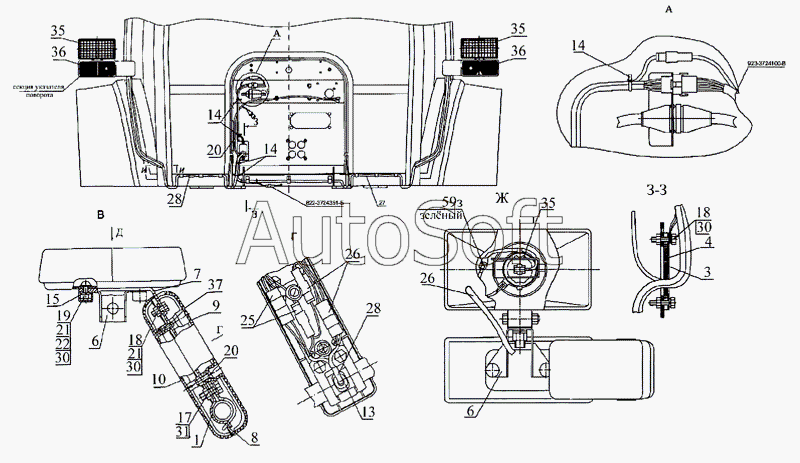

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Установка фонарей передних
1
3
4
6
6
7
8
9
10
13
14
14
14
15
17
18
18
19
20
20
21
21
22
25
26
26
27
28
28
30
30
30
31
35
35
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Кронштейн | |
| 3 | 9***6 | Прокладка | |
| 4 | 9***7 | Кронштейн | |
| 5 | 9***2 | Втулка | |
| 6 | 9***1 | Кронштейн | |
| 7 | 9***2 | Кронштейн | |
| 8 | 9***3 | Скоба | |
| 9 | 9***1 | Кожух | |
| 10 | 9***2 | Кожух | |
| 13 | 7***1 | Втулка | |
| 14 | 8***5 | Манжета | |
| 15 | А***7 | Колпачок | |
| 17 | Б***0 | Болт M8-6gx16.88.35.019 ГОСТ 7796-70 | |
| 18 | Б***0 | Болт М6gх18.88.35.019 ГОСТ 7798-70 | |
| 19 | 9***5 | Винт B.M6-6gx18.58.019 ГОСТ 17473-80 | |
| 20 | 9***7 | Винт B.M6-6gx18.58.019 ГОСТ 17475-80 | |
| 21 | Г***0 | Гайка М6-6Н. 6.019 ГОСТ 5915-70 | |
| 22 | Ш***8 | Шайба С 6.01.019 ГОСТ 11371-78 | |
| 24 | Ж***4 | Жгут 923-372413 0-В ГОСТ 23544-84 | |
| 25 | Ж***4 | Жгут 923-3 724140-Б ГОСТ 23544-84 | |
| 26 | Ж***4 | Жгут 923-3724142 ГОСТ 23544-84 | |
| 27 | Ж***4 | Жгут923-3724145-Б ГОСТ 23544-84 | |
| 28 | Ж***4 | Жгут 923-3 724146-Б ГОСТ 23544-84 | |
| 30 | Ш***5 | Шайба 6Т ОСТ 37.001.115-75 | |
| 31 | Ш***5 | Шайба 8Т ОСТ 37.001.115-75 | |
| 35 | 8***1 | Фара | |
| 36 | 3***0 | Фонарь передний с боковым повторителем | |
| 37 | Ш***9 | Шуруп 4x16.019 |
