Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Переднее навесное устройство
46
32
33
34
34
34
34
35
36
36
36
36
37
38
39
40
40
41
42
42
42
43
44
45
31
48
49
50
51
52
53
54
55
56
57
58
59
60
17
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
1
1
1
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
29
30

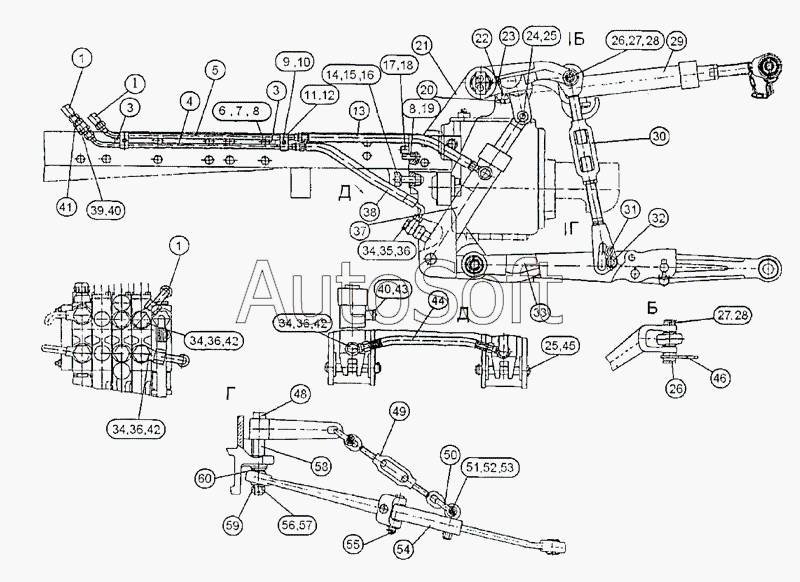

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***7 | Рукав | |
| 3 | 8***4 | Кронштейн | |
| 4 | 1***1 | Труба | |
| 5 | 1***0 | Труба | |
| 6 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 7 | Г***0 | Гайка М6-6Н.6.019 | |
| 8 | О***5 | Шайба 8Т | |
| 9 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 10 | О***5 | Шайба 8Т | |
| 11 | 7***6 | Планка | |
| 12 | 7***7 | Втулка | |
| 13 | Н***0 | Рукав высокого давления | |
| 14 | 7***6 | Болт | |
| 15 | Г***0 | Гайка М6-6Н.6.019 | |
| 16 | О***5 | Шайба 8Т | |
| 17 | 5***7 | Штифт | |
| 18 | 5***9 | Кольцо | |
| 19 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 20 | Г***3 | Штифт пружинный А8х45 | |
| 21 | 1***0 | Кронштейн | |
| 22 | 1***4 | Ось | |
| 23 | Г***4 | Масленка 1.1 Ц6хр | |
| 24 | 6***7 | Палец | |
| 25 | Г***9 | Шплинт 3.2x18.019 | |
| 26 | 5***6 | Палец | |
| 27 | 7***2 | Гайка | |
| 28 | Г***9 | Шплинт 3.2x18.019 | |
| 29 | 1***А | Тяга | |
| 30 | 1***0 | Раскос | |
| 31 | А***1 | Шплинт | |
| 32 | Г***8 | Шайба С6.01.08кп.019 | |
| 33 | 5***3 | Тяга | |
| 34 | 4***А | Шайба | |
| 35 | С***2 | Болт | |
| 36 | 5***9 | Угольник | |
| 37 | К***0 | Гидроцилиндр Ц63х40х200 | |
| 38 | 6***5 | Рукав высокого давления | |
| 39 | К***3 | Штуцер | |
| 40 | Г***3 | Кольцо 009-013-25-2-1 | |
| 41 | Н***2 | Клапан замедлительный | |
| 42 | 4***2 | Болт | |
| 43 | Н***0 | Сапун (8-11) | |
| 44 | П***0 | Рукав высокого давления | |
| 45 | 6***1 | Палец | |
| 46 | 1***0 | Фиксатор | |
| 48 | 5***Б | Втулка | |
| 49 | 5***5 | Стяжка | |
| 50 | А***2 | Серьга | |
| 51 | 5***6 | Болт серьги | |
| 52 | Г***3 | Гайка М20х1,5 | |
| 53 | Г***9 | Шплинт 3.2x18.019 | |
| 54 | 5***3 | Тяга | |
| 55 | Ф***4 | Палец | |
| 56 | А***0 | Гайка | |
| 57 | Г***9 | Шплинт 3.2x18.019 | |
| 58 | 7***6 | Ось | |
| 59 | 7***7 | Втулка | |
| 60 | 5***1 | Втулка |
