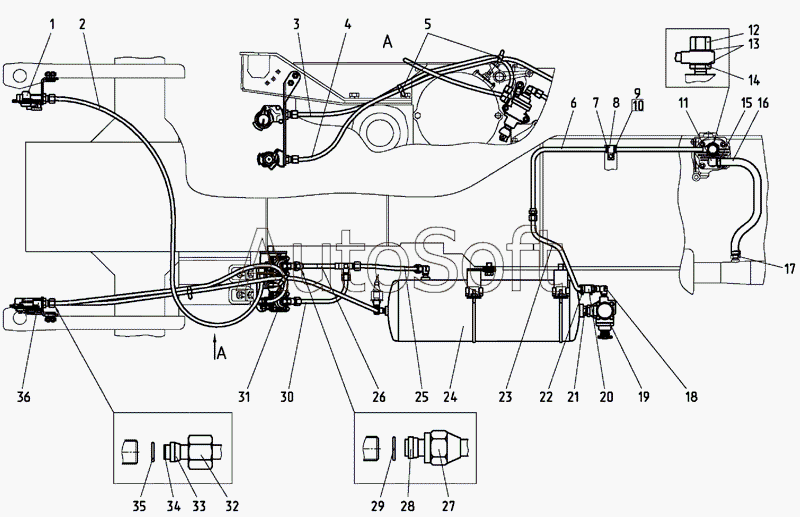

Каталог запасных частей к технике: МТЗ-1025.4 (2009). Пневмопривод ( «сухие» тормоза )
26
17
18
19
19
19
20
21
22
23
24
25
16
27
28
29
30
31
31
32
33
34
35
36
5
1025-3506705-01
1
2
3
4
1025-3506705
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1025-3506540 | 1***0 | Трубопровод | |
| 1025-3506560 | 1***0 | Трубопровод | |
| 1025-3506560-02 | 1***2 | Трубопровод | |
| 1025-3506705 | 1***5 | Пневмопривод | |
| 1025-3506705-01 | 1***1 | Пневмопривод | |
| 1221М-3506020 | 1***0 | Трубопровод | |
| 1522-3506520 | 1***0 | Трубопровод | |
| 1522М-3506050 | 1***0 | Трубопровод | |
| 1 | 1***0 | Головка соединительная | |
| 2 | 1***2 | Трубка | |
| 3 | 1***1 | Трубка | |
| 4 | 1***1 | Трубка | |
| 5 | 8***5 | Манжета | |
| 6 | 1***0 | Трубопровод | |
| 7 | 7***7 | Втулка | |
| 8 | 7***1 | Держатель | |
| 9 | M***9 | Болт | |
| 10 | 8***T | Шайба | |
| 11 | 2***0 | Штуцер | |
| 12 | 1***3 | Гайка | |
| 13 | 4***А | Шайба | |
| 14 | 1***2 | Штуцер | |
| 15 | 5***4 | Хомут | |
| 16 | 1***4 | Шланг | |
| 17 | 2***3 | Штуцер | |
| 18 | 7***5 | Угольник | |
| 19 | 1***0 | Регулятор давления | |
| 19 | 8***0 | Регулятор давления | |
| 19 | А***Б | Регулятор давления | |
| 20 | 7***3 | Шланг | |
| 21 | 8***6 | Контргайка | |
| 22 | 5***2 | Хомут с червячной резьбой 16-27 | |
| 23 | 1***0 | Трубопровод | |
| 24 | 1***5 | Баллон | |
| 25 | 1***1 | Трубка | |
| 26 | 1***0 | Трубопровод | |
| 27 | 7***3 | Гайка накидная | |
| 28 | 7***8 | Муфта | |
| 29 | 0***4 | Кольцо | |
| 30 | 1***1 | Трубка | |
| 31 | 1***5 | Кран тормозной | |
| 31 | 1***1 | Кран тормозной | |
| 32 | 1***3 | Гайка | |
| 33 | 1***4 | Муфта | |
| 34 | 1***2 | Нипель | |
| 35 | 0***4 | Кольцо | |
| 36 | 1***5 | Головка соединительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
