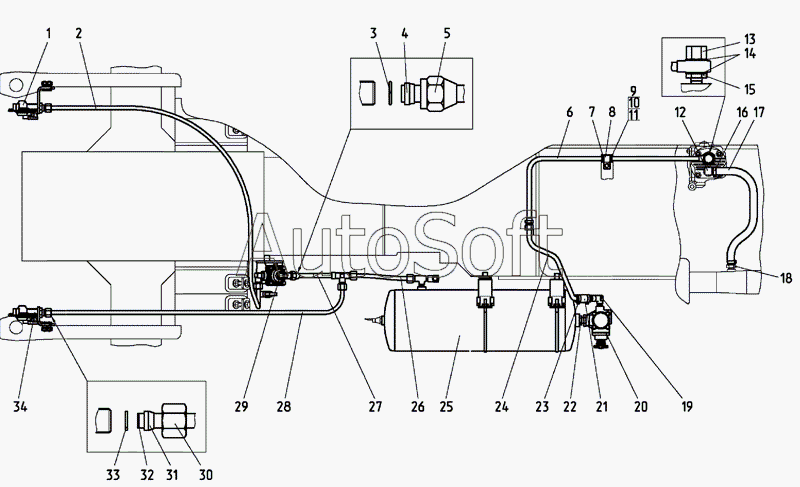

Каталог запасных частей к технике: МТЗ-1025.4 (2009). Пневмопривод («мокрые» тормоза)
1025М-3506505-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1021-3506020 | 1***0 | Трубопровод | |
| 1025-3506540 | 1***0 | Трубопровод | |
| 1025-3506560 | 1***0 | Трубопровод | |
| 1025-3506560-02 | 1***2 | Трубопровод | |
| 1025М-3506505-10 | 1***0 | Пневмопривод | |
| 1 | 1***0 | Головка соединительная | |
| 2 | 1***2 | Трубка | |
| 3 | 0***4 | Кольцо | |
| 4 | 7***8 | Муфта | |
| 5 | 7***3 | Гайка накидная | |
| 6 | 1***0 | Трубопровод | |
| 7 | 7***7 | Втулка | |
| 8 | 8***4 | Хомутик | |
| 9 | M***9 | Болт | |
| 10 | М***9 | Гайка | |
| 11 | 8***Т | Шайба | |
| 12 | 2***0 | Штуцер | |
| 13 | 1***3 | Гайка | |
| 14 | 4***А | Шайба | |
| 15 | 1***2 | Штуцер | |
| 16 | 5***4 | Хомут | |
| 17 | 1***4 | Шланг | |
| 18 | 2***3 | Штуцер | |
| 19 | 7***5 | Угольник | |
| 20 | 1***0 | Регулятор давления | |
| 20 | 8***0 | Регулятор давления | |
| 20 | А***Б | Регулятор давления | |
| 21 | 7***3 | Шланг | |
| 22 | 8***6 | Контргайка | |
| 23 | 5***2 | Хомут с червячной резьбой 16-27 | |
| 24 | 1***0 | Трубопровод | |
| 25 | 1***1 | Баллон | |
| 26 | 1***1 | Трубка | |
| 27 | 1***0 | Трубопровод | |
| 28 | 1***1 | Трубка | |
| 29 | 8***2 | Кран тормозной | |
| 30 | 1***3 | Гайка | |
| 31 | 1***4 | Муфта | |
| 32 | 1***2 | Нипель | |
| 33 | 0***4 | Кольцо | |
| 34 | 1***5 | Головка соединительная |
