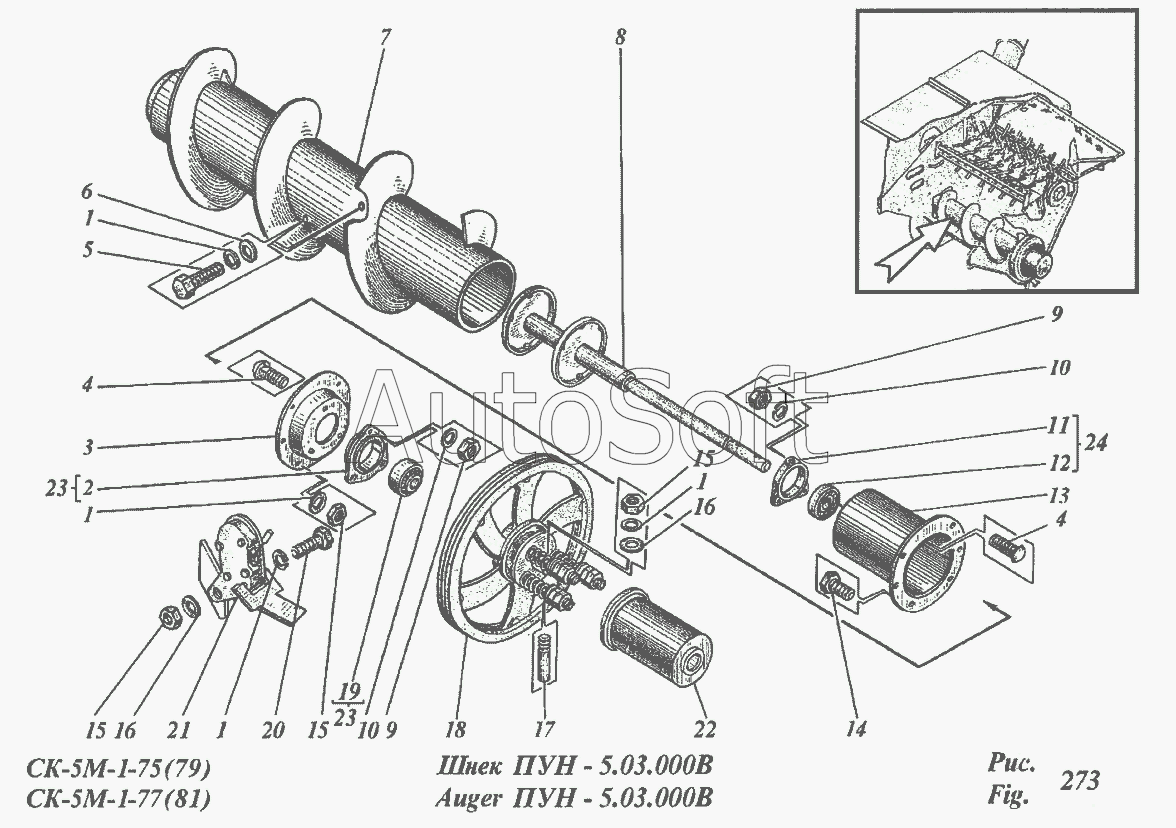

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Шнек ПУН-5.03.000В
/235.gif)
1
1
1
1
2
3
4
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
15
15
16
16
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***9 | Шайба | |
| 2 | Н***5 | Корпус подшипника | |
| 3 | П***8 | Диск | |
| 4 | 7***9 | Болт | |
| 5 | 7***9 | Болт | |
| 6 | 1***9 | Шайба | |
| 7 | П***0 | Шнек | |
| 7 | П***0 | Шнек | |
| 8 | П***Б | Вал шнека | |
| 9 | 5***9 | Гайка | |
| 10 | 6***9 | Шайба | |
| 11 | Н***4 | Корпус подшипника | |
| 12 | 1***7 | Подшипник или 1580207К10Т2С27 | |
| 13 | П***0 | Стакан | |
| 14 | 7***9 | Болт | |
| 15 | 5***9 | Гайка | |
| 16 | 1***9 | Шайба | |
| 17 | 6***Б | Клин | |
| 18 | П***Б | Механизм предохранительный | |
| 19 | 1***7 | Подшипник | |
| 20 | 7***9 | Болт | |
| 21 | 5***Г | Сигнализатор | |
| 22 | 5***9 | Кожух предохранительный | |
| 23 | Н***0 | Опора подшипника | |
| 24 | Н***1 | Опора |
