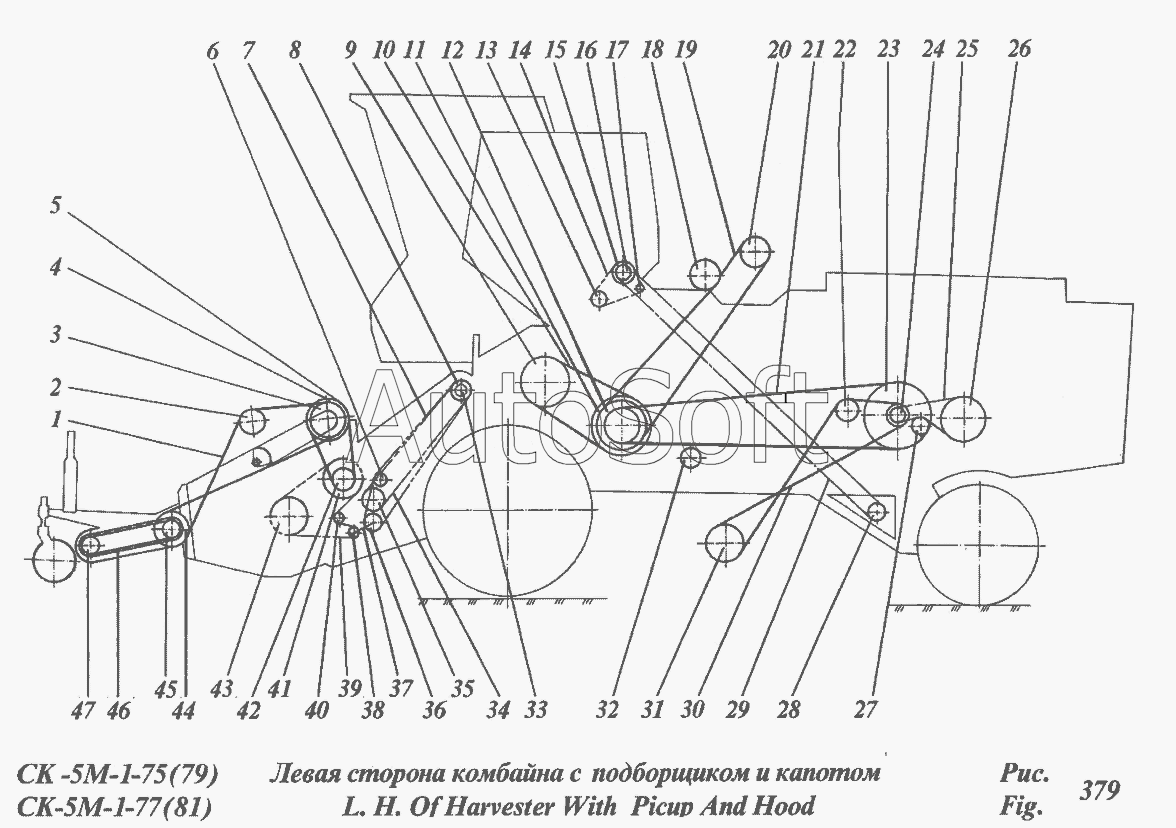

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Левая сторона комбайна с подборщиком и капотом
/410.gif)
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
36
37
37
37
38
38
38
39
39
40
40
40
41
41
42
42
43
43
44
44
44
45
45
46
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***Х | Ремень привода подборщика ПРТ-3-09 и ПРТ-3-10 ГОСТ 1284.1-89 | |
| 1 | С***0 | Ремень привода подборщика ПРТ-3-09 и ПРТ-3-10 фирмы "Орtibelt" | |
| 2 | Ж***0 | Шкив натяжной желобчатый диам. 180 привода подборщика | |
| 3 | Ж***0 | Шкив | |
| 4 | Ж***0 | Шкив вариатора | |
| 5 | 2***0 | Ремень зубчатый вариатора мотовила ГОСТ 26379-84 | |
| 5 | 3***8 | Ремень зубчатый вариатора мотовила фирмы "Орtibelt" | |
| 6 | 5***А | Звездочка натяжная Z-16, t-19.05 контрприводного вала | |
| 7 | П***8 | Цепь привода | |
| 8 | 5***Б | Звездочка | |
| 9 | 5***А | Шкив малый | |
| 10 | 5***3 | Ремень вариатора барабана молотильного фирмы "Орtibelt" | |
| 11 | 5***В | Шкив | |
| 12 | 4***Б | Шкив | |
| 13 | Н***2 | Звездочка | |
| 14 | П***0 | Цепь привода | |
| 15 | Н***6 | Звездочка | |
| 16 | Н***4 | Звездочка | |
| 17 | 5***А | Звездочка натяжная Z-8, t-38,0 привода малого колосового шнека | |
| 18 | 4***1 | Шкив натяжной плоский диам. 200 привода главного к/привода | |
| 19 | С***0 | Ремень привода главного контрпривода фирмы "Орtibelt" (комплект из 4-х ремней) | |
| 20 | 5***1 | Шкив двигателя Д-442-50/51/53/53Р дивм.198 д/привода главного контрпривода | |
| 21 | Д***Х | Ремень привода | |
| 21 | Д***0 | Ремень привода заднего главного контрпривода фирмы "Орtibelt" | |
| 22 | 5***А | Шкив натяжной желобчатый диам. 160 привода зернового шнека | |
| 23 | 5***0 | Шкив привода заднего контрпривода | |
| 24 | 3***1 | Диск | |
| 25 | П***8 | Цепь привода | |
| 26 | 4***3 | Звездочка | |
| 27 | 5***1 | Звездочка натяжная Z-17, t-19.05 привода половонабивателя | |
| 28 | 5***0 | Звездочка Z=7, t=38,0 | |
| 29 | 0***2 | Транспортер цепной колосового элеватора | |
| 29 | 0***1 | Транспортер цепной колосового элеватора | |
| 30 | С***Х | Ремень | |
| 30 | С***0 | Ремень привода | |
| 31 | 5***А | Шкив | |
| 32 | 5***А | Шкив натяжной плоский диам. 200 привода заднего контрпривода | |
| 33 | Ж***0 | Звездочка Z-10, t-38 | |
| 34 | Ж***0 | Транспортер цепной | |
| 35 | 3***А | Вал транспортера нижний наклонной камеры | |
| 36 | 5***Б | Звездочка Z-25, t-19.05 контрприводного вала наклонной камеры | |
| 36 | 5***А | Шкив | |
| 37 | 1***3 | Вал карданный привода жатки захватом 5м | |
| 37 | 1***3 | Вал карданный привода жатки захватом 4,1 м | |
| 37 | 5***А | Шкив натяжной желобчатый диам. 160 привода зернового шнека | |
| 38 | Н***2 | Кривошип со звездочкой Z-20, t-19,05 привода нижнего шкива вариатора мотовила, шнека и режущего аппарата | |
| 38 | С***Х | Ремень привода зернового шнека ГОСТ 1284.1-89 | |
| 38 | С***0 | Ремень привода зернового шнека фирмы "Орtibelt" | |
| 39 | 5***А | Шкив | |
| 39 | П***8 | Цепь привода | |
| 40 | 5***А | Звездочка натяжная Z-16, t-19,05 | |
| 40 | Д***Х | Ремень привода | |
| 40 | Д***0 | Ремень привода жатки фирмы "Орtibelt" | |
| 41 | 5***0 | Шкив натяжной плоский диам. 200 к/привода | |
| 41 | Ж***0 | Диск ведущий Z=50, t=19,5 | |
| 42 | Ж***0 | Шкив вариатора нижний | |
| 42 | Ж***0 | Звездочка Z-10, t-38 | |
| 43 | Ж***0 | Звездочка Z=50, t=19,05 | |
| 43 | Ж***0 | Транспортер цепной | |
| 44 | 3***А | Вал транспортера нижний наклонной камеры | |
| 44 | П***0 | Шкив | |
| 44 | П***0 | Шкив | |
| 45 | 5***Б | Звездочка Z-25, t-19.05 контрприводного вала наклонной камеры | |
| 45 | Р***1 | Звездочка z=9 t=38,0 | |
| 46 | 1***3 | Вал карданный привода жатки захватом 4,1 м | |
| 46 | П***Б | Полотно транспортера | |
| 47 | Н***2 | Кривошип со звездочкой Z-20, t-19,05 привода нижнего шкива вариатора мотовила, шнека и режущего аппарата | |
| 47 | Р***А | Звездочка z=9 t=38,0 |
