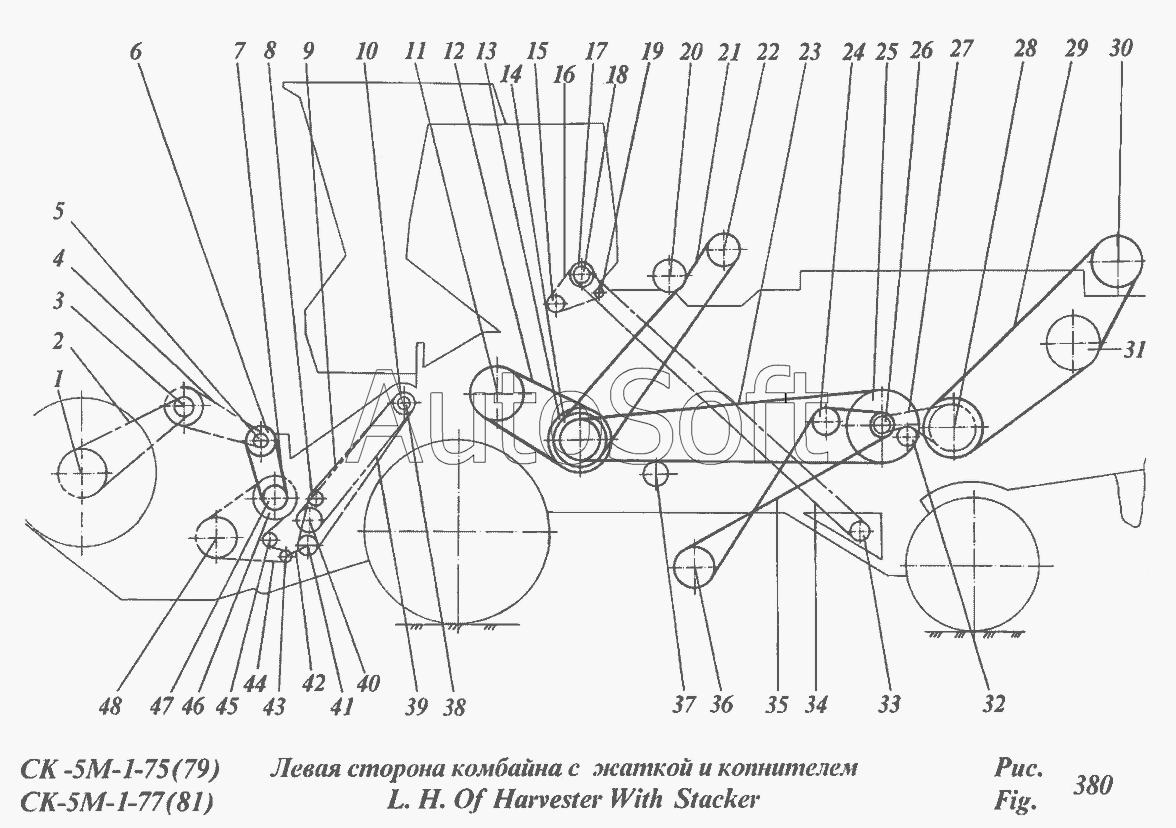

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Левая сторона комбайна с жаткой и копнителем
/411.gif)
36
26
27
28
29
29
30
31
32
33
33
34
35
35
25
37
38
39
40
41
42
43
44
45
46
47
48
13
2
3
4
5
6
7
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ж***0 | Звездочка Z=50, t=19,05 | |
| 2 | П***8 | Цепь привода | |
| 3 | Ж***0 | Блок звездочек Z=40, t=18 | |
| 4 | П***8 | Цепь привода | |
| 5 | Ж***0 | Звездочка Z-16, t-19.05 верхнего вариатора (для привода мотовила) | |
| 6 | Ж***0 | Шкив вариатора | |
| 7 | 2***0 | Ремень зубчатый вариатора мотовила ГОСТ 26379-84 | |
| 7 | 3***8 | Ремень зубчатый вариатора мотовила фирмы "Орtibelt" | |
| 8 | 5***А | Звездочка натяжная Z-16, t-19.05 контрприводного вала | |
| 9 | П***8 | Цепь привода | |
| 10 | 5***Б | Звездочка | |
| 11 | 5***А | Шкив малый | |
| 12 | 5***3 | Ремень вариатора барабана молотильного фирмы "Орtibelt" | |
| 13 | 5***В | Шкив | |
| 14 | 4***Б | Шкив | |
| 15 | Н***2 | Звездочка | |
| 16 | П***0 | Цепь привода | |
| 17 | Н***6 | Звездочка | |
| 18 | Н***4 | Звездочка | |
| 19 | 5***А | Звездочка натяжная Z-8, t-38,0 привода малого колосового шнека | |
| 20 | 4***1 | Шкив натяжной плоский диам. 200 привода главного к/привода | |
| 21 | С***0 | Ремень привода главного контрпривода фирмы "Орtibelt" (комплект из 4-х ремней) | |
| 22 | 5***1 | Шкив двигателя Д-442-50/51/53/53Р дивм.198 д/привода главного контрпривода | |
| 23 | Д***Х | Ремень привода | |
| 23 | Д***0 | Ремень привода жатки фирмы "Орtibelt" | |
| 24 | 5***А | Шкив натяжной желобчатый диам. 160 привода зернового шнека | |
| 25 | 5***А | Шкив | |
| 26 | 3***1 | Диск | |
| 27 | П***8 | Цепь привода | |
| 28 | 5***А | Шкив | |
| 29 | Д***Х | Ремень привода | |
| 29 | Д***0 | Ремень привода соломонабивателя фирмы "Орtibelt" | |
| 30 | 5***1 | Шкив | |
| 31 | 5***1 | Шкив | |
| 32 | 5***1 | Звездочка натяжная Z-17, t-19.05 привода половонабивателя | |
| 33 | 0***2 | Транспортер цепной колосового элеватора | |
| 33 | 5***0 | Звездочка Z=7, t=38,0 | |
| 34 | 0***0 | Транспортер цепной | |
| 35 | С***Х | Ремень привода зернового шнека ГОСТ 1284.1-89 | |
| 35 | С***0 | Ремень привода зернового шнека фирмы "Орtibelt" | |
| 36 | 5***А | Шкив | |
| 37 | 5***0 | Шкив натяжной плоский диам. 200 к/привода | |
| 38 | Ж***0 | Звездочка Z-10, t-38 | |
| 39 | Ж***0 | Транспортер цепной | |
| 40 | 3***А | Вал транспортера нижний наклонной камеры | |
| 41 | 5***Б | Звездочка Z-25, t-19.05 контрприводного вала наклонной камеры | |
| 42 | 1***3 | Вал карданный привода жатки захватом 4,1 м | |
| 43 | Н***2 | Кривошип со звездочкой Z-20, t-19,05 привода нижнего шкива вариатора мотовила, шнека и режущего аппарата | |
| 44 | П***8 | Цепь привода | |
| 45 | 5***А | Звездочка натяжная Z-16, t-19,05 | |
| 46 | Ж***0 | Диск ведущий со звездочкой Z-16, t-19,05 нижнего шкива вариатора | |
| 47 | Ж***0 | Шкив вариатора нижний | |
| 48 | Ж***0 | Звездочка Z=50, t=19,05 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
