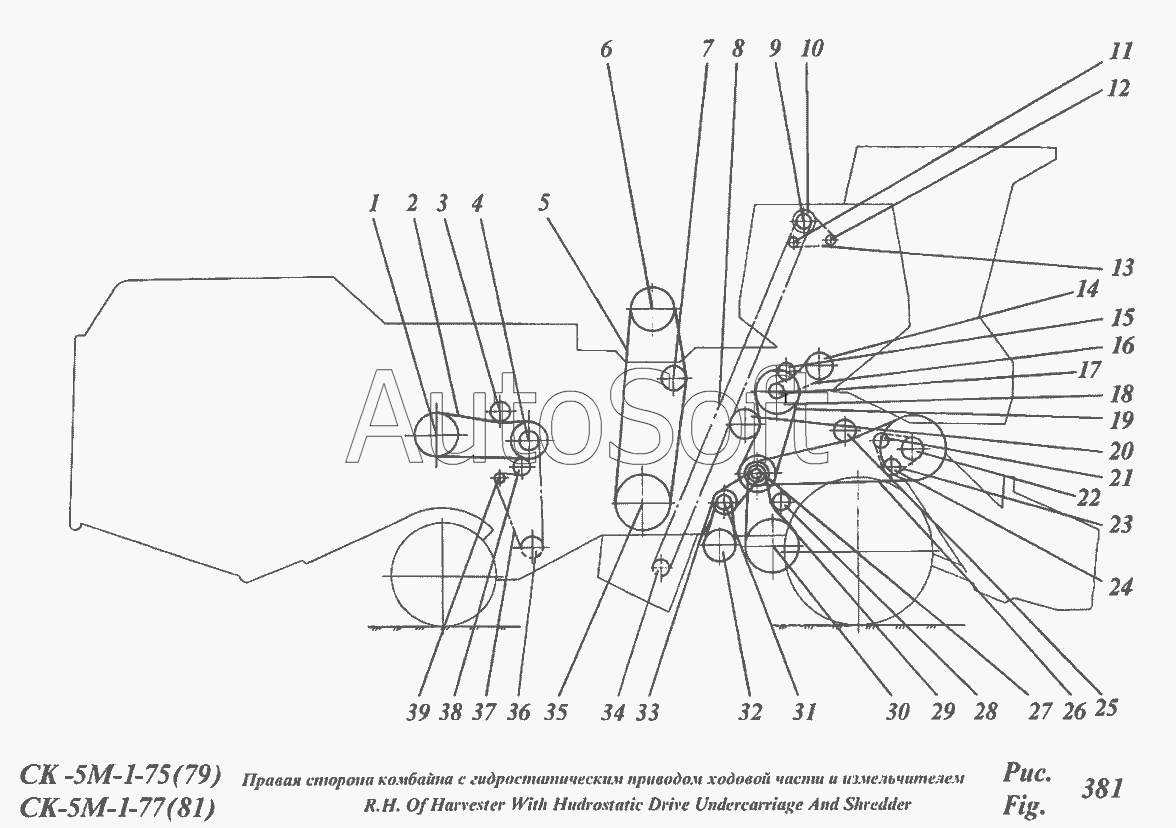

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Правая сторона комбайна с гидростатическим приводом ходовой части и измельчителем
/412.gif)
1
2
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
26
27
28
29
29
30
31
32
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***А | Шкив | |
| 2 | С***Х | Ремень привода соломотряса ГОСТ 1284.1-89 | |
| 2 | С***0 | Ремень привода соломотряса фирмы "Орtibelt" | |
| 3 | 5***0 | Шкив натяжной плоский диам. 160 привода соломотряса | |
| 4 | 5***Г | Шкив | |
| 5 | К***5 | Ремень привода гидронасоса ГСТ фирмы "Орtibelt" | |
| 6 | Р***Б | Шкив двигателя Д-442-52/53Р 4-х ручьевой диам.270 сеч. ремня 3НВ диам. 175 сеч. ремня 11-19-12.5 привода гидронасоса ГСТ для привода вентилятора дв. | |
| 7 | Р***1 | Шкив натяжной диам. 165 привода гидронасоса ГСТ | |
| 8 | 0***2 | Транспортер цепной | |
| 8 | 0***1 | Транспортер цепной | |
| 9 | Н***4 | Звездочка | |
| 10 | Н***6 | Звездочка | |
| 11 | 5***2 | Звездочка | |
| 11 | Н***А | Звездочка | |
| 12 | Н***2 | Звездочка | |
| 13 | П***0 | Цепь привода | |
| 14 | 3***1 | Ступица со звездочкой | |
| 15 | 5***1 | Звездочка натяжная Z-17, t-19,05 привода горизонтального шнека бункера | |
| 16 | П***8 | Цепь привода | |
| 17 | 5***А | Звездочка Z=25,t=19,05 | |
| 18 | 5***В | Шкив | |
| 19 | С***Х | Ремень привода отбойного битера (комплект из 2-х ремней) ГОСТ 1284.1-89 | |
| 19 | С***0 | Ремень привода отбойного битера фирмы "Орtibelt" (комплект из 2-х ремней) | |
| 20 | 5***0 | Шкив натяжной плоский диам. 200 привода отбойного битера | |
| 21 | 5***0 | Звездочка Z-18, t-190.05 приемного битера | |
| 21 | 6***5 | Звездочка | |
| 22 | Ж***0 | Шкив приводной | |
| 23 | П***8 | Цепь привода | |
| 24 | 5***1 | Звездочка натяжная Z-17, t-19,05 привода приемного битера | |
| 25 | 5***0 | Шкив натяжной плоский диам. 200 привода жатки | |
| 26 | Д***Х | Ремень привода | |
| 26 | Д***5 | Ремень привода жатки фирмы "Орtibelt" | |
| 27 | 5***А | Шкив | |
| 28 | 5***0 | Шкив натяжной плоский диам. 160 привода колебательного вала привода очистки | |
| 29 | С***Х | Ремень привода колебательного вала очистки ГОСТ 1284.1-89 | |
| 29 | С***0 | Ремень привода | |
| 30 | 5***9 | Шкив | |
| 31 | 5***0 | Вариатор вентилятора очистки | |
| 32 | 5***А | Шкив | |
| 32 | 5***6 | Шкив | |
| 33 | 2***0 | Ремень вариатора вентилятора и привода крылача вентилятора очистки ГОСТ 5318-93 | |
| 33 | Х***7 | Ремень вариатора вентилятора и привода крылача вентилятора очистки фирмы "Орtibelt" | |
| 34 | 5***0 | Звездочка Z=7, t=38,0 | |
| 35 | Р***3 | Шкив привода гидронасоса ГСТ диам.0 290 сеч. ремня 3/НВ | |
| 36 | 5***1 | Звездочка Z=28, t=19,05 | |
| 37 | П***8 | Цепь привода | |
| 38 | 5***А | Звездочка | |
| 39 | 5***1 | Звездочка натяжная Z-17, t-19,05 привода к/привода соломотряса и колосового шнека |
