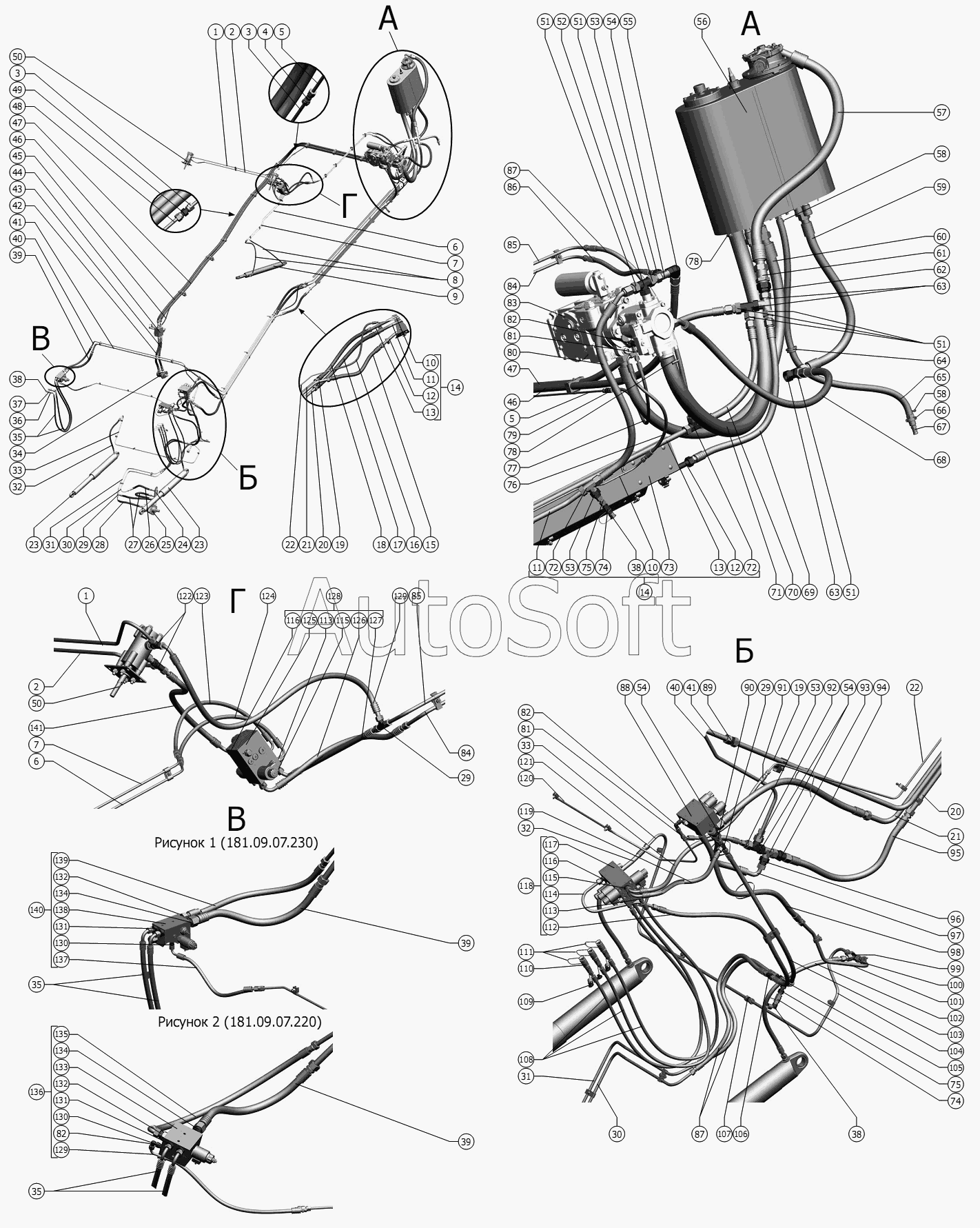

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Основная гидросистема (без СКРП)

  1. Каталоги запчастей к технике
  2. Сельхозтехника
  3. РСМ
  4. РСМ-181 "Torum-740" (вариант) (2010)
  5. Основная гидросистема (без СКРП)
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
28
29
29
29
30
30
31
31
32
32
33
33
34
35
35
35
36
37
38
38
38
39
39
39
40
40
41
41
42
43
44
45
46
46
47
47
48
49
50
50
51
51
51
51
52
53
53
53
54
54
54
55
56
57
58
58
59
60
61
62
63
63
64
65
66
67
68
69
70
71
72
72
73
74
74
75
75
76
77
78
78
79
80
81
81
82
82
82
83
84
84
85
85
86
87
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
113
114
115
115
116
116
117
118
119
120
121
122
123
124
125
126
127
128
129
129
130
130
131
131
132
132
133
134
134
135
136
137
138
139
140
141
181.09.07.220
181.09.07.230
Позиция на иллюстрации Заводской номер детали Название детали
181.09.07.220 1***0 Гидроблок
181.09.07.230 1***0 Гидроблок
1 1***0 Трубопровод
2 1***0 Трубопровод
3 1***0 Трубопровод
4 G***X Штуцер проходной
5 1***0 Трубопровод
6 1***0 Трубопровод
7 1***0 Трубопровод
8 Р***5 РВД. 1SN 6/760 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
9 1***0 Гидроцилиндр
10 1***0 Трубопровод
11 1***0 Трубопровод
12 1***0 Трубопровод
13 1***0 Трубопровод
14 1***0 Панель
15 Р***2 РВД. 1SN 20/560 DKO(ш)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
16 Р***5 РВД. 1SN 6/560 DKO(ш)14х1,5 8 DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
17 Р***2 РВД. 2SN 20/710 DKO(ш)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
18 Р***2 РВД. 1SN 20/610 DKO(ш)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
19 1***0 Трубопровод
20 1***0 Трубопровод
21 1***0 Трубопровод
22 1***0 Трубопровод
23 1***0 Гидроцилиндр
24 1***0 Гидроцилиндр
25 1***0 Гидромотор
26 Р***2 РВД. 12.А2.Б2.410.21/63 ТУ 4791-001-00166887-2002
27 Р***2 РВД. 12.А2.А3.610.21/63 ТУ 4791-001-00166887-2002
28 Р***2 РВД. 12.А2.А3.460.21/63 ТУ 4791-001-00166887-2002
29 T***X Тройник
30 1***0 Трубопровод
31 1***0 Трубопровод
32 Р***2 РВД. 2SN 10/610 DKO(г)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002
33 1***0 Трубопровод
34 1***0 Гидромотор
35 Р***) РВД. 2SN 10/1610 DKO(г)18х1,5 12(90) DKO(г)18х1,5 12(90)(90) ТУ 4791-001-00166887-2002
36 1***0 Полумуфта
37 H***1 Пробка
38 H***1 Колпачок
39 Р***2 РВД. 1SN 20/610 DKO(г)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
40 1***0 Трубопровод
41 1***0 Трубопровод
42 Р***2 РВД. 2SN 20/560 DKO(г)30х2 22 DKO(г)30х2 22 ТУ 4791-001-00166887-2002
43 Р***2 РВД. 1SN 20/540 DKO(г)30х2 22 DKO(г)30х2 22 ТУ 4791-001-00166887-2002
44 1***0 Гидроблок
45 Р***8 РВД. 1SN 6/610 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
46 Р***) РВД. 2SN 20/6160 DKO(г)30х2 22 DKO(г)30х2 22(90) ТУ 4791-001-00166887-2002
47 Р***) РВД. 1SN 20/5810 DKO(г)30х2 22 DKO(г)30х2 22(90) ТУ 4791-001-00166887-2002
48 1***0 Трубопровод
49 1***2 Дроссель
50 1***0 Вибратор
51 R***F Штуцер переходной
52 E***F Тройник
53 R***F Штуцер переходной
54 E***F Тройник
55 E***F Угольник
56 1***0 Гидробак
57 Р***) РВД. 1SN 32/1360 DKO(г)45х2 35 DKO(г)45х2 35(90) ТУ 4791-001-00166887-2002
58 T***1 Хомут
59 Р***8 РВД. 1SN 25/810 DKO(г)36х2 28 DKO(г)36х2 28 ТУ 4791-001-00166887-2002
60 Р***5 РВД. 1SN 32/1710 DKO(г)45х2 35 DKO(г)45х2 35 ТУ 4791-001-00166887-2002
61 S***F Штуцер проходной SV35LOMDCF
62 R***F Штуцер переходной RED35/28LOMDCF
63 E***F Тройник EL28LOMDCF
64 1***2 Втулка
65 1***1 Рукав
66 М***8 Гайка
67 1***0 Клапан
68 Р***) РВД. 1SN 20/1410 DKO(г)30х2 22 DKO(г)30х2 22(45) ТУ 4791-001-00166887-2002
69 Р***2 РВД. 1SN 20/810 DKO(г)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
70 Р***2 РВД. 1SN 20/560 DKO(г)30х2 22 DKO(г)30х2 22 ТУ 4791-001-00166887-2002
71 1***2 Рукав
72 T***X Тройник
73 1***1 Панель
74 1***0 Полумуфта
75 G***F Штуцер переходной
76 Р***8 РВД. 1SN 6/510 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
77 Р***8 РВД. 1SN 6/860 DKO(г)14х1,5 8 DKO(г)14х1,5 8 ТУ 4791-001-00166887-2002
78 T***1 Хомут
79 R***F Клапан
80 Р***) РВД. 2SN 20/910 DKO(г)30х2 22 DKO(г)30х2 22(45) ТУ 4791-001-00166887-2002
81 E***F Тройник
82 E***F Угольник
83 1***0 Тандем насосов
84 1***0 Трубопровод
85 1***0 Трубопровод
86 Р***2 РВД. 2SN 10/460 DKO(г)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002
87 Р***2 РВД. 2SN 10/860 DKO(г)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002
88 1***0 Гидроблок
89 G***X Штуцер проходной
90 G***F Штуцер переходной
91 Р***8 РВД. 1SN 6/460 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
92 R***F Штуцер переходной
93 S***F Штуцер проходной
94 Р***2 РВД. 1SN 20/910 DKO(г)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
95 Р***2 РВД. 2SN 20/760 DKO(г)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
96 R***F Штуцер переходной
97 Р***) РВД. 2SN 16/460 DKO(г)26х1,5 18 DKO(г)26х1,5 18(90) ТУ 4791-001-00166887-2002
98 Р***5 РВД. 2SN 12/810 DKO(г)22х1,5 15 DKO(ш)22х1,5 15 ТУ 4791-001-00166887-2002
99 T***X Тройник
100 R***F Штуцер переходной
101 1***0 Трубопровод
102 Р***2 РВД. 2SN 10/660 DKO(г)18х1,5 12 DKO(г)18х1,5 12 ТУ 4791-001-00166887-2002
103 Р***) РВД. 2SN 10/860 DKO(г)18х1,5 12 DKO(г)18х1,5 12(45) ТУ 4791-001-00166887-2002
104 1***0 Трубопровод
105 E***F Тройник
106 S***F Штуцер проходной
107 G***X Штуцер проходной
108 Р***8 РВД. 1SN 6/1610 DKO(г)14х1,5 8 DKO(г)14х1,5 8 ТУ 4791-001-00166887-2002
109 H***1 Пробка
110 1***0 Полумуфта
111 H***1 Колпачок
112 Р***2 РВД. 2SN 10/1060 DKO(г)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002
113 G***F Штуцер ввертной
114 1***0 Трубопровод
115 G***F Штуцер ввертной
116 G***F Штуцер ввертной
117 0***0 Гидравлический блок распределителей
118 1***0 Гидравлический блок распределителей
119 Р***) РВД. 2SN 10/460 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90)
120 1***0 Трубопровод
121 Р***) РВД. 2SN 10/710 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90) ТУ 4791-001-00166887-2002
122 E***F Тройник
123 Р***8 РВД. 1SN 6/710 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
124 Р***8 РВД. 1SN 6/660 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
125 0***0 Гидравлический блок распределителей 0055 385.0
126 Р***2 РВД. 2SN 10/510 DKO(г)18х1,5 12(90) DKO(ш)18х1,5 12
127 Р***) РВД. 2SN 10/460 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90)
128 1***0 Гидравлический блок распределителей
129 Р***) РВД. 2SN 10/1110 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90) ТУ 4791-001-00166887-2002
130 G***F Штуцер ввертной
131 G***F Штуцер ввертной
132 G***F Штуцер ввертной
133 S***P Блок гидравлический
134 G***F Штуцер ввертной
135 Р***5 РВД. 2SN 12/760 DKO(г)22х1,5 15(90) DKO(ш)22х1,5 15 ТУ 4791-001-00166887-2002
136 1***0 Гидроблок
137 Р***8 РВД. 1SN 6/460 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
138 3***5 Блок гидравлический
139 Р***5 РВД. 2SN 12/610 DKO(г)22х1,5 15 DKO(ш)22х1,5 15 ТУ 4791-001-00166887-2002
140 1***0 Гидроблок
141 Р***) РВД. 2SN 10/760 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90) ТУ 4791-001-00166887-2002
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
