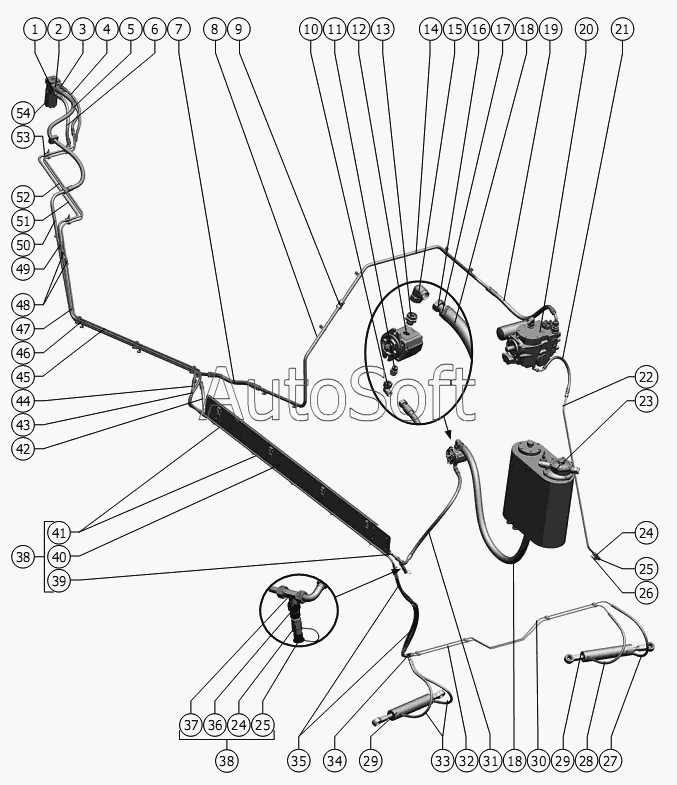

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Гидросистема объемного рулевого управления
42
29
29
30
31
32
33
34
35
36
37
38
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
18
19
20
21
22
23
24
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***F | Штуцер ввертной | |
| 2 | G***F | Штуцер ввертной | |
| 3 | G***F | Штуцер ввертной | |
| 4 | Р***2 | РВД. 2SN 10/510 DKO(г)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002 | |
| 5 | Р***2 | РВД. 1SN 20/1460 DKO(г)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002 | |
| 6 | Р***5 | РВД. 2SN 12/510 DKO(г)22х1,5 15 DKO(ш)22х1,5 15 ТУ 4791-001-00166887-2002 | |
| 7 | Р***2 | РВД. 1SN 20/560 DKO(ш)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002 | |
| 8 | 1***0 | Трубопровод | |
| 9 | G***X | Штуцер проходной | |
| 10 | E***F | Угольник | |
| 11 | G***F | Штуцер ввертной | |
| 12 | S***N | Насос шестеренный | |
| 13 | G***F | Штуцер ввертной | |
| 14 | 1***0 | Трубопровод | |
| 15 | E***F | Угольник | |
| 16 | 1***0 | Переходник | |
| 17 | T***1 | Хомут | |
| 18 | 1***1 | Рукав | |
| 19 | Р***2 | РВД. 2SN 20/810 DKO(г)30х2 22(90) DKO(ш)30х2 22 ТУ 4791-001-00166887-2002 | |
| 20 | 1***0 | Насос | |
| 21 | Р***2 | РВД. 2SN 10/510 DKO(г)18х1,5 12(90) DKO(ш)18х1,5 12 | |
| 22 | 1***0 | Трубопровод | |
| 23 | 1***0 | Гидробак | |
| 24 | 1***0 | Полумуфта | |
| 25 | H***1 | Колпачок | |
| 26 | 1***5 | Трубка | |
| 27 | Р***2 | РВД. 8.А2.Б2.660.2SN ТУ 4791-001-00166887-2002 | |
| 28 | 8***2 | РВД. 8.А2.Б2.610.2SN ТУ 4791-001-00166887-2002 | |
| 29 | 1***0 | Гидроцилиндр | |
| 30 | 1***0 | Трубопровод | |
| 31 | Р***) | РВД. 2SN 12/860 DKO(г)22х1,5 15 DKO(г)22х1,5 15(90) ТУ 4791-001-00166887-2002 | |
| 32 | 1***0 | Трубопровод | |
| 33 | Р***2 | РВД. 8.А2.А2.660.2SN ТУ 4791-001-00166887-2002 | |
| 34 | T***X | Тройник | |
| 35 | Р***2 | РВД. 2SN 10/1010 DKO(г)18х1,5 12(90) DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002 | |
| 36 | G***F | Штуцер переходной | |
| 37 | T***X | Тройник | |
| 38 | 1***0 | Панель | |
| 39 | 1***0 | Трубопровод | |
| 40 | 1***1 | Панель | |
| 41 | 1***0 | Трубопровод | |
| 42 | Р***5 | РВД. 2SN 12/560 DKO(ш)22х1,5 15 DKO(ш)22х1,5 15 ТУ 4791-001-00166887-2002 | |
| 43 | Р***2 | РВД. 2SN 10/660 DKO(ш)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002 | |
| 44 | Р***2 | РВД. 2SN 10/560 DKO(ш)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002 | |
| 45 | 1***0 | Трубопроовод | |
| 46 | 1***0 | Трубопроовод | |
| 47 | 1***0 | Трубопровод | |
| 48 | G***X | Штуцер проходной | |
| 49 | G***X | Штуцер проходной | |
| 50 | 1***0 | Трубопровод | |
| 51 | 1***0 | Трубопроовод | |
| 52 | 1***0 | Трубопроовод | |
| 53 | 1***0 | Трубопровод | |
| 54 | O***) | Насос-дозатор |
