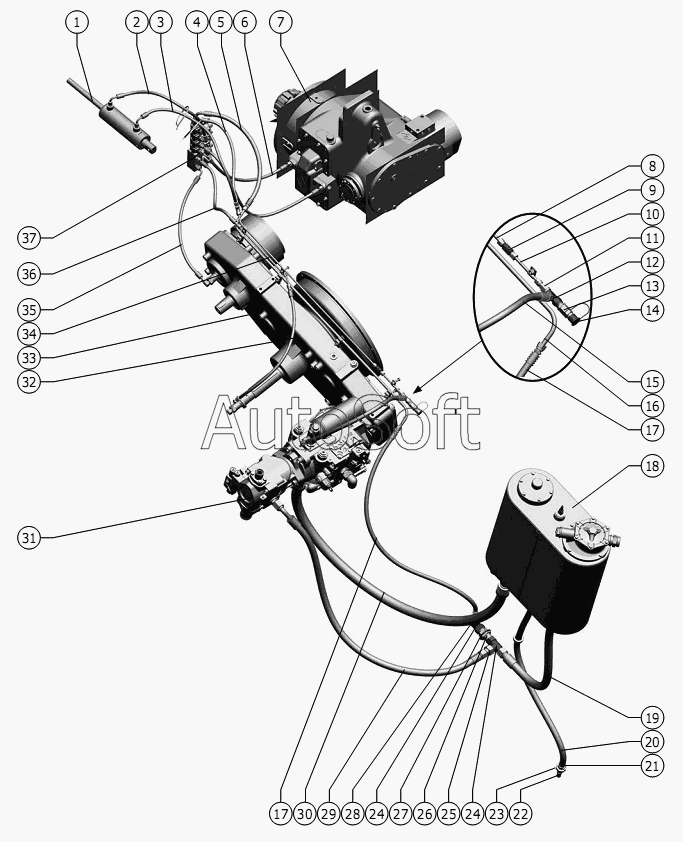

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Гидросистема низкого давления управления рабочими органами
29
20
21
22
23
24
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Гидроцилиндр | |
| 2 | Р***) | РВД. 1SN 6/610 DKO(г)14х1,5 8(90) DKO(г)14х1,5 8(90)(0) ТУ 4791-001-00166887-2002 | |
| 3 | Р***) | РВД. 1SN 6/760 DKO(г)14х1,5 8 DKO(г)14х1,5 8(90) ТУ 4791-001-00166887-2002 | |
| 4 | Р***) | РВД. 1SN 6/460 DKO(г)14х1,5 8 DKO(г)14х1,5 8(90) ТУ 4791-001-00166887-2002 | |
| 5 | Р***2 | РВД. 2SN 10/560 DKO(г)18х1,5 12(90) DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002 | |
| 6 | Р***) | РВД. 1SN 6/610 DKO(г)14х1,5 8 DKO(г)14х1,5 8(90) ТУ 4791-001-00166887-2002 | |
| 7 | G***0 | Редуктор | |
| 8 | 1***0 | Трубопровод | |
| 9 | R***F | Клапан | |
| 10 | 1***0 | Трубопровод | |
| 11 | 1***0 | Переходник | |
| 12 | E***F | Тройник | |
| 13 | 1***0 | Полумуфта | |
| 14 | H***1 | Колпачок | |
| 15 | Р***) | РВД. 2SN 10/710 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90) ТУ 4791-001-00166887-2002 | |
| 16 | 1***0 | Трубопровод | |
| 17 | Р***2 | РВД. 2SN 10/1160 DKO(г)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002 | |
| 18 | 1***0 | Гидробак | |
| 19 | Р***8 | РВД. 1SN 25/810 DKO(г)36х2 28 DKO(г)36х2 28 ТУ 4791-001-00166887-2002 | |
| 20 | 1***1 | Рукав | |
| 21 | T***1 | Хомут | |
| 22 | 1***0 | Клапан | |
| 23 | М***8 | Гайка | |
| 24 | E***F | Тройник EL28LOMDCF | |
| 25 | R***F | Штуцер переходной | |
| 26 | S***F | Штуцер проходной | |
| 27 | C***8 | Шайба | |
| 28 | R***F | Штуцер переходной | |
| 29 | Р***) | РВД. 1SN 20/1410 DKO(г)30х2 22 DKO(г)30х2 22(45) ТУ 4791-001-00166887-2002 | |
| 30 | Р***5 | РВД. 1SN 32/1710 DKO(г)45х2 35 DKO(г)45х2 35 ТУ 4791-001-00166887-2002 | |
| 31 | 1***0 | Тандем насосов | |
| 32 | Р***8 | РВД. 1SN 6/660 DKO(г)14х1,5 8 DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002 | |
| 33 | G***7 | Редуктор | |
| 34 | 1***0 | Трубопровод | |
| 35 | Р***) | РВД. 1SN 6/510 DKO(г)14х1,5 8 DKO(г)14х1,5 8(90) ТУ 4791-001-00166887-2002 | |
| 36 | Р***8 | РВД. 1SN 6/510 DKO(г)14х1,5 8 DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002 | |
| 37 | 1***0 | Гидравлический блок распределителей |
