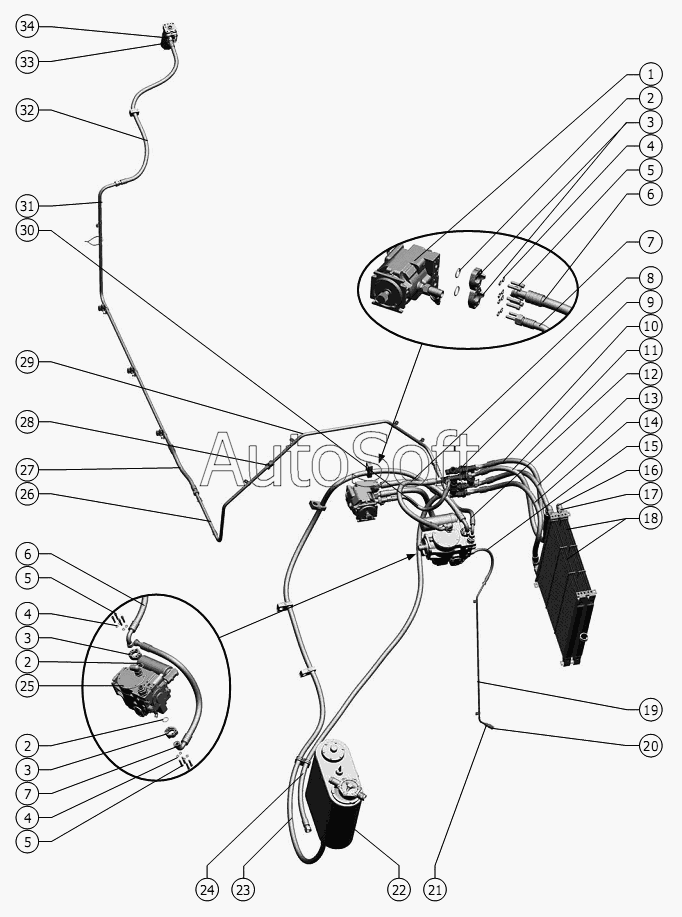

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Гидросистема объемного привода ротора
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
2
2
3
3
3
4
4
4
5
5
5
6
6
7
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Гидромотор | |
| 2 | N***0 | Кольцо уплотнительное | |
| 3 | F***X | Полуфланец | |
| 4 | 7***1 | Шайба пружинная | |
| 5 | I***1 | Винт | |
| 6 | S***) | Рукав армированный | |
| 7 | S***) | Рукав армированный | |
| 8 | Р***) | РВД. 1SN 25/860 DKO(г)36х2 28 DKO(г)36х2 28(45) ТУ 4791-001-00166887-2002 | |
| 9 | 1***0 | Гидрооборудование МСУ | |
| 10 | Р***8 | РВД. 1SN 25/1410 DKO(г)36х2 28(45) DKO(ш)36х2 28 ТУ 4791-001-00166887-2002 | |
| 11 | Р***8 | РВД. 1SN 25/1310 DKO(г)36х2 28(45) DKO(ш)36х2 28 ТУ 4791-001-00166887-2002 | |
| 12 | Р***2 | РВД. 2SN 20/810 DKO(г)30х2 22(90) DKO(ш)30х2 22 ТУ 4791-001-00166887-2002 | |
| 13 | Р***8 | РВД. 1SN 25/1360 DKO(г)36х2 28(45) DKO(ш)36х2 28 ТУ 4791-001-00166887-2002 | |
| 14 | Р***8 | РВД. 1SN 25/1260 DKO(г)36х2 28(45) DKO(ш)36х2 28 ТУ 4791-001-00166887-2002 | |
| 15 | Р***2 | РВД. 2SN 10/510 DKO(г)18х1,5 12(90) DKO(ш)18х1,5 12 | |
| 16 | E***F | Угольник | |
| 17 | E***F | Штуцер ввертной | |
| 18 | Т***3 | Радиатор масляный | |
| 19 | 1***0 | Трубопровод | |
| 20 | H***1 | Колпачок | |
| 21 | 1***0 | Полумуфта | |
| 22 | 1***0 | Гидробак | |
| 23 | Р***) | РВД. 1SN 25/4560 DKO(г)36х2 28 DKO(г)36х2 28(45) ТУ 4791-001-00166887-2002 | |
| 24 | Р***) | РВД. 1SN 25/3010 DKO(г)36х2 28 DKO(г)36х2 28(45) ТУ 4791-001-00166887-2002 | |
| 25 | 1***0 | Насос | |
| 26 | 1***0 | Трубопровод | |
| 27 | Р***2 | РВД. 1SN 20/560 DKO(ш)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002 | |
| 28 | G***X | Штуцер проходной | |
| 29 | 1***0 | Трубопровод | |
| 30 | Р***) | РВД. 1SN 20/610 DKO(г)30х2 22 DKO(г)30х2 22(90) ТУ 4791-001-00166887-2002 | |
| 31 | 1***0 | Трубопровод | |
| 32 | Р***2 | РВД. 1SN 20/1460 DKO(г)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002 | |
| 33 | G***F | Штуцер ввертной | |
| 34 | O***) | Насос-дозатор |
