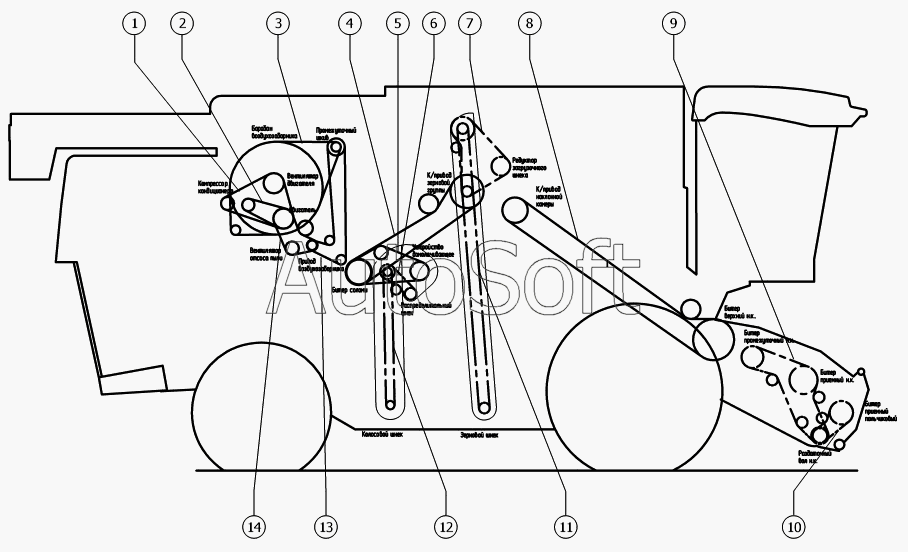

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Схема ременных и цепных передач комбайна (правая сторона)
9
14
13
12
11
10
9
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | P***2 | Ремень 2-HB 2075 La Ausf.05 Optibelt | |
| 2 | P***4 | Ремень AVX13х1345La Ausf.47 Optibelt | |
| 3 | P***1 | Ремень 13х3550 Li Ausf.05 Optibelt | |
| 4 | P***0 | Ремень 2-НВ 3812 La Ausf.05 Optibelt | |
| 5 | P***6 | Ремень SPB 2000 Lp Ausf.00 Optibelt | |
| 6 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 7 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 8 | P***9 | Ремень 3-НВ 6062 La Ausf.23 Optibelt | |
| 9 | П***1 | Цепь 119 звеньев, том числе 1С и3П (Цепь 181.03.00.800) | |
| 9 | П***1 | Цепь 119 звеньев, том числе 1С и3П (Цепь 181.03.00.800) | |
| 10 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 11 | 1***0 | Транспортер цепной 164 звена, в том числе 1С (07.400.000-08) L=164зв.х38=6232 | |
| 12 | 1***0 | Транспортер цепной 164 звена, в том числе 1С (07.400.000-08) L=164зв.х38=6232 | |
| 13 | P***6 | Ремень 13х3250 Li Ausf.05 Optibelt | |
| 14 | P***5 | Ремень 17х1422 Li Ausf.05 Optibelt | |
| 15 | B***a | Ремень клиновой | |
| 16 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм |
