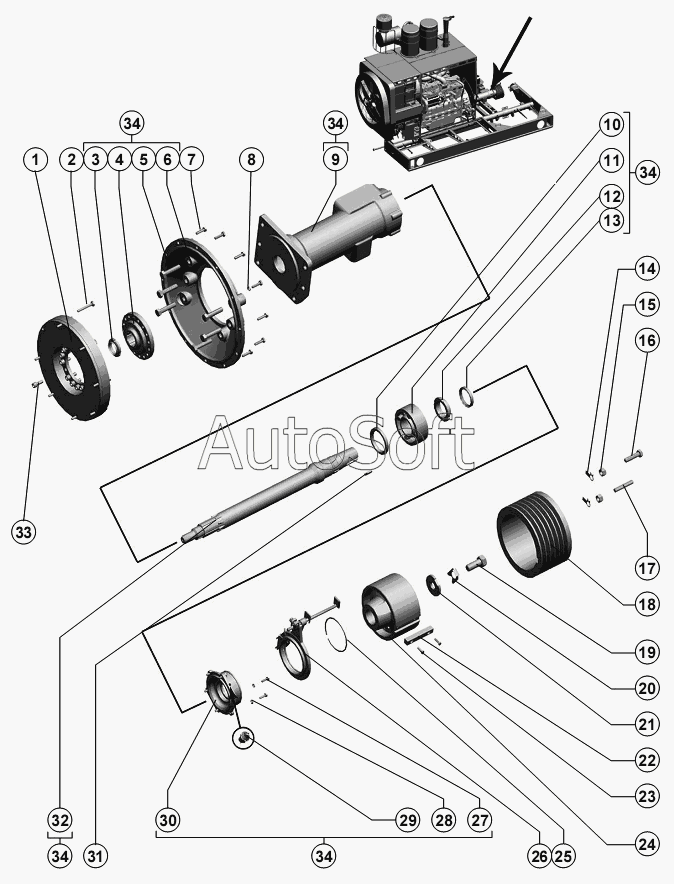

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Механизм отбора мощности
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
34
34
34
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Муфта PVN 35031 G/ON | |
| 2 | Р***7 | Болт | |
| 3 | Р***9 | Гайка шлицевая | |
| 4 | 1***1 | Ступица | |
| 5 | М***0 | Болт | |
| 6 | Р***8 | Колокол | |
| 7 | М***0 | Болт | |
| 8 | 1***0 | Шайба | |
| 9 | Р***9 | Корпус подшипника | |
| 10 | 1***8 | Манжета | |
| 11 | 3***5 | Подшипник | |
| 12 | Р***8 | Гайка шлицевая | |
| 13 | 1***8 | Манжета | |
| 14 | 1***7 | Шайба | |
| 15 | М***0 | Гайка | |
| 16 | М***0 | Болт | |
| 17 | М***6 | Шпилька | |
| 18 | Р***5 | Шкив | |
| 19 | Р***Б | Болт | |
| 20 | Р***А | Шайба стопорная | |
| 21 | Р***В | Шайба | |
| 22 | Р***А | Шпонка | |
| 23 | В***0 | Винт | |
| 24 | Р***А | Ступица | |
| 25 | В***6 | Кольцо | |
| 26 | Р***А | Охват | |
| 27 | М***0 | Болт | |
| 28 | 8***0 | Шайба | |
| 29 | 1***4 | Маслёнка | |
| 30 | 2***0 | Крышка подшипника | |
| 31 | 8***8 | Шпонка | |
| 32 | Р***1 | Вал | |
| 33 | М***4 | Винт | |
| 34 | Р***0 | Механизм отбора мощности |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
