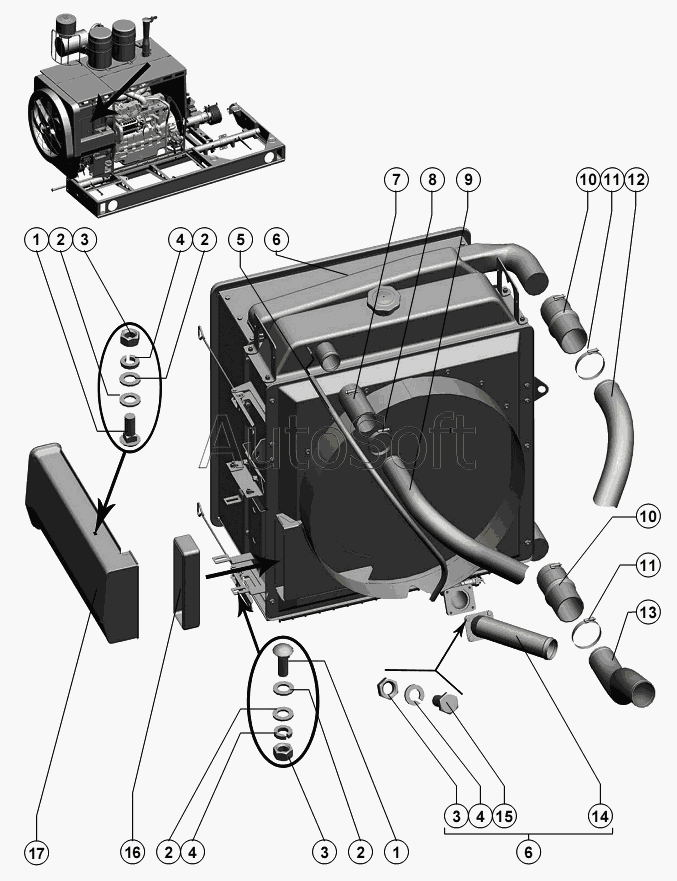

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Установка трубопроводов блока радиаторов
1
1
2
2
2
2
3
3
3
4
4
4
5
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***1 | Болт | |
| 2 | С***8 | Шайба | |
| 3 | М***0 | Гайка | |
| 4 | 8***0 | Шайба | |
| 5 | Р***1 | Шланг Рукав 10х17,5-1 ГОСТ 10362-76 | |
| 6 | Р***0 | Блок радиаторов | |
| 7 | 1***4 | Патрубок | |
| 8 | T***1 | Хомут | |
| 9 | Р***2 | Труба | |
| 10 | I***8 | Патрубок | |
| 11 | T***1 | Хомут | |
| 12 | Р***8 | Труба | |
| 13 | Р***9 | Труба | |
| 14 | Р***0 | Труба | |
| 15 | М***0 | Болт | |
| 16 | Р***1 | Патрубок или РСМ-10.05.00.034 совместно с РСМ-10.05.00.940 | |
| 17 | Р***0 | Труба |
