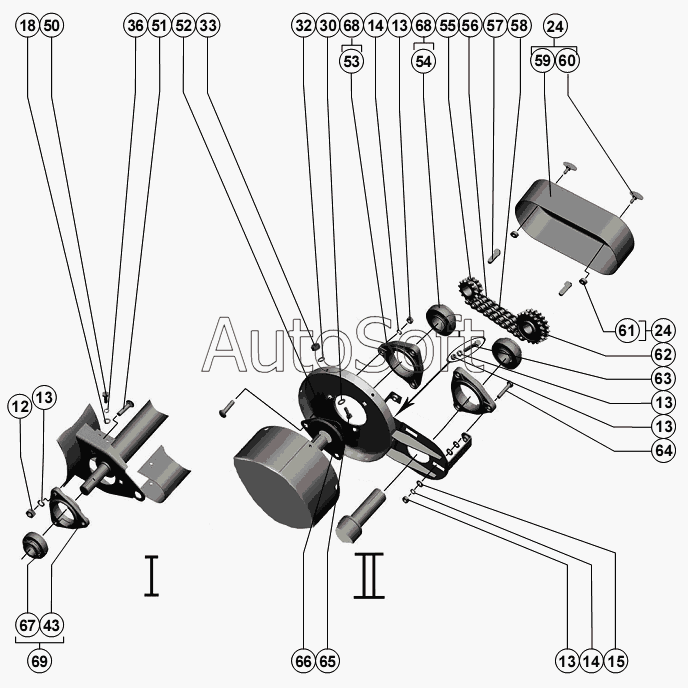

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Шнек выгрузной
52
51
50
53
43
36
61
69
68
68
67
66
65
64
63
62
60
59
58
57
56
55
54
15
14
14
13
13
13
13
13
12
18
33
32
30
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Сектор | |
| 2 | М***0 | Болт | |
| 3 | С***8 | Шайба | |
| 4 | 1***0 | Шайба | |
| 5 | М***0 | Гайка | |
| 6 | Р***0 | Шнек | |
| 7 | Р***А | Корпус | |
| 8 | Р***1 | Вал | |
| 9 | Р***0 | Кожух защитный | |
| 10 | М***0 | Болт | |
| 11 | С***8 | Шайба | |
| 12 | Р***А | Хомут | |
| 13 | М***0 | Гайка | |
| 14 | 1***0 | Шайба | |
| 15 | C***8 | Шайба | |
| 16 | М***0 | Болт | |
| 17 | Р***А | Скоба | |
| 18 | М***0 | Гайка | |
| 19 | Р***1 | Полуподшипник | |
| 20 | Р***0 | Тяга | |
| 21 | Р***2 | Планка | |
| 22 | М***0 | Болт | |
| 23 | Р***0 | Канат | |
| 24 | Р***А | Щиток | |
| 25 | Р***1 | Планка | |
| 26 | M***1 | Болт | |
| 27 | 6***0 | Шайба | |
| 28 | Р***1 | Лоток | |
| 29 | Р***2 | Кожух защитный | |
| 30 | M***1 | Болт | |
| 31 | С***8 | Шайба | |
| 32 | 8***0 | Шайба | |
| 33 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 34 | Р***А | Хомут | |
| 35 | 4***1 | Тяга | |
| 36 | С***8 | Шайба | |
| 37 | Р***6 | Крышка | |
| 38 | Р***0 | Планка | |
| 39 | 6***0 | Ось петли | |
| 40 | Р***А | Сектор | |
| 41 | Р***1 | Шайба защитная | |
| 42 | Н***4 | Корпус подшипника | |
| 43 | 1***0 | Подшипник | |
| 44 | 3***9 | Шайба | |
| 45 | М***8 | Гайка | |
| 46 | M***1 | Болт | |
| 47 | Р***0 | Опора | |
| 48 | Р***0 | Крышка | |
| 49 | Н***4 | Опора | |
| 50 | М***0 | Болт | |
| 51 | M***1 | Болт | |
| 52 | Р***А | Фланец | |
| 53 | Н***6 | Корпус подшипника | |
| 54 | 1***0 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 55 | Р***2 | Звездочка | |
| 56 | 2***5 | Цепь 37 звеньев | |
| 57 | Р***1 | Шпонка специальная | |
| 58 | С***5 | Звено | |
| 59 | Р***2 | Щиток | |
| 60 | 4***2 | Винт | |
| 61 | 4***1 | Втулка | |
| 62 | Р***1 | Звездочка | |
| 63 | М***0 | Болт | |
| 64 | М***0 | Болт | |
| 65 | М***0 | Болт | |
| 66 | Р***9 | Шайба защитная | |
| 67 | 1***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 68 | Н***0 | Опора подшипника | |
| 69 | Н***0 | Опора (для комбайнов с копнителем) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
