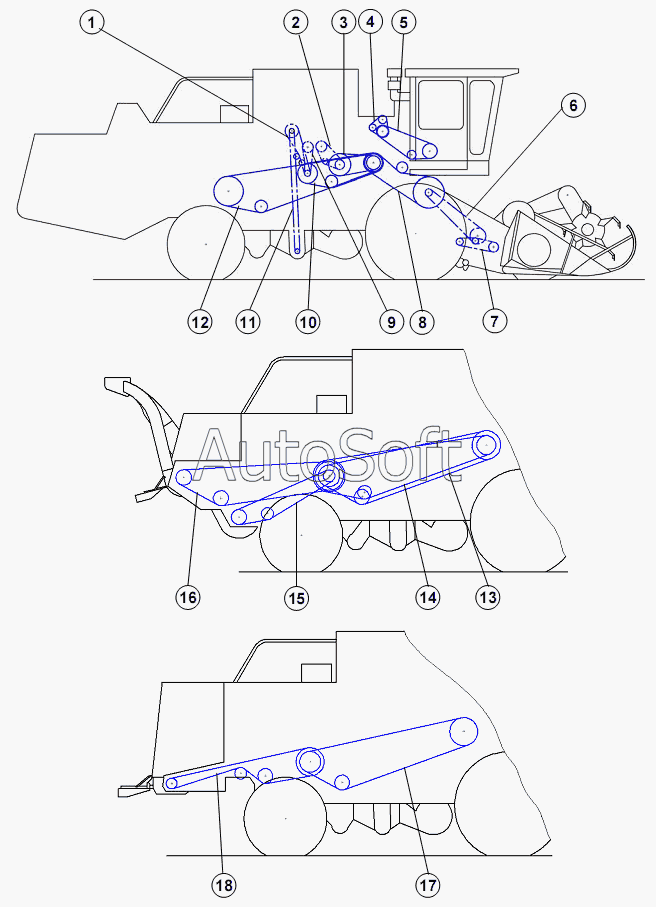

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Схема ременных и цепных передач комбайна (правая сторона)
10
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 2 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 3 | P***5 | Ремень 2-SPC 2240 Ld фирмы «OPTIBELT» | |
| 4 | P***7 | Ремень AVX13 x 1138 La фирмы «OPTIBELT» | |
| 5 | P***5 | Ремень KB 4 HB 2665 La фирмы «OPTIBELT» | |
| 6 | 3***Б | Транспортер цепной | |
| 7 | Р***2 | Цепь ПР-25,4-65 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1Пи1С | |
| 8 | P***5 | Ремень KB 4 HB 3765 La фирмы «OPTIBELT» | |
| 9 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 10 | P***0 | Ремень SPC 3550 Ld фирмы «OPTIBELT» | |
| 11 | 1***0 | Транспортер цепной 1-1-200х100-152-4600 ОСТ 23.2.18-80 83 звена L = 83зв.х38 = 3154 (07.400.000-03) | |
| 12 | P***0 | Ремень SPC 6700 Ld фирмы «OPTIBELT» | |
| 13 | P***0 | Ремень SPC 6700 Ld фирмы «OPTIBELT» | |
| 14 | P***0 | Ремень SPC 6700 Ld фирмы «OPTIBELT» | |
| 15 | P***0 | Ремень C22 x 3942 Li фирмы «OPTIBELT» | |
| 16 | P***5 | Комплект ремней 2 Satz. SPС 6000 Lp фирмы «OPTIBELT» | |
| 17 | P***0 | Ремень SPC 6700 Ld фирмы «OPTIBELT» | |
| 18 | P***5 | Комплект ремней 2 Satz. 22 х 5772 Li фирмы «OPTIBELT» |
