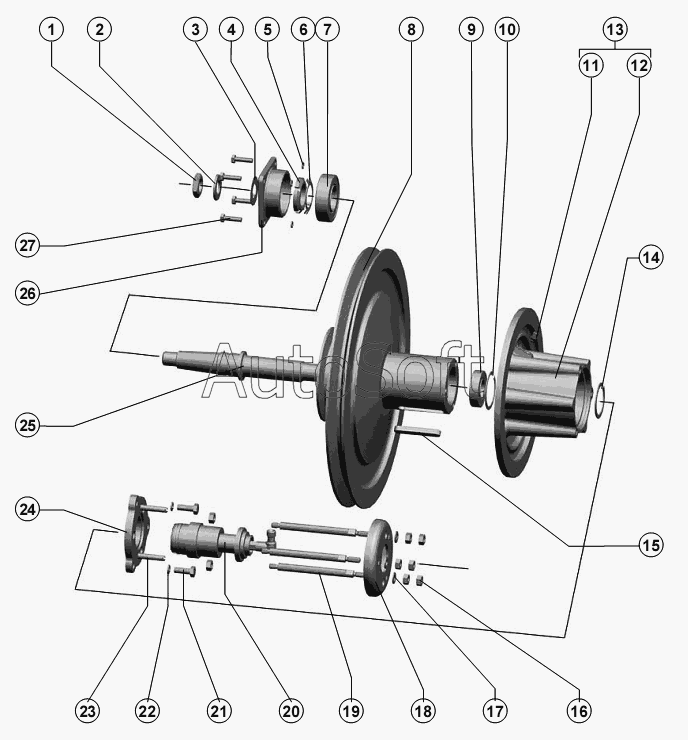

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Контрпривод вентилятора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Гайка | |
| 2 | Р***1 | Шайба | |
| 3 | С***8 | Шайба | |
| 4 | Р***5 | Гайка | |
| 5 | 8***0 | Шайба | |
| 6 | Н***9 | Шайба | |
| 7 | 1***5 | Шкив нижний вариатора РСМ-10.08.01.430А | |
| 8 | Р***Б | Диск | |
| 9 | 1***5 | Шкив верхний вариатора РСМ-10.08.01.420 | |
| 10 | С***6 | Кольцо | |
| 11 | 1***4 | Маслёнка | |
| 12 | Р***В | Диск подвижный | |
| 13 | Р***Б | Диск подвижный | |
| 14 | С***6 | Кольцо | |
| 15 | 1***8 | Шпонка | |
| 16 | М***0 | Гайка | |
| 17 | С***8 | Шайба | |
| 18 | Р***1 | Тарелка | |
| 19 | Р***А | Палец | |
| 20 | Ц***6 | Гидроцилиндр ЦС-83000А ТУ 23.1.152-86 | |
| 21 | М***0 | Болт | |
| 22 | 1***0 | Шайба | |
| 23 | Р***5 | Винт | |
| 24 | Р***1 | Фланец | |
| 25 | Р***4 | Вал | |
| 26 | Р***6 | Крышка подшипника | |
| 27 | М***0 | Болт |
