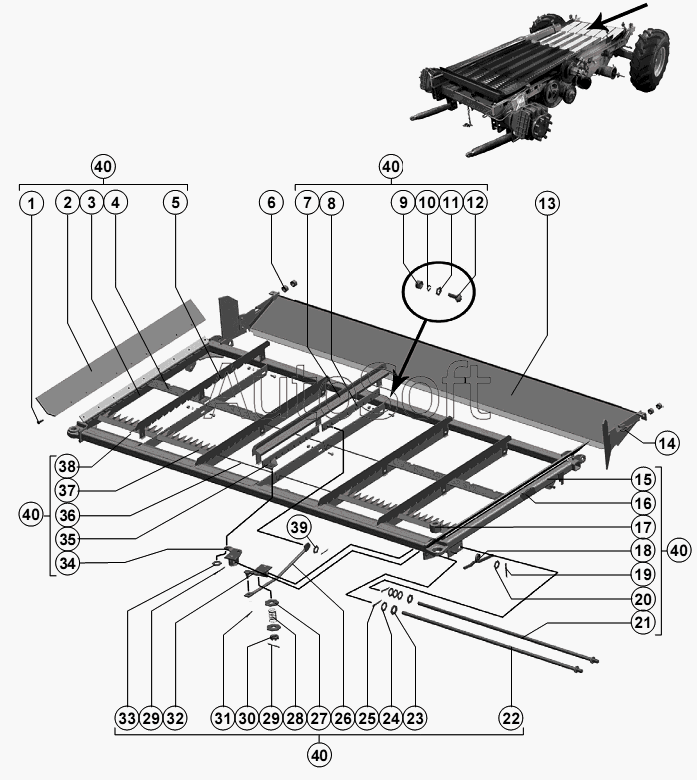

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Удлинитель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
40
40
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Заклёпка | |
| 2 | Р***2 | Отлив | |
| 3 | Р***1 | Брус | |
| 4 | Р***1 | Гребенка | |
| 5 | Р***0 | Прижим | |
| 6 | М***0 | Гайка | |
| 7 | Р***0 | Прижим | |
| 8 | Р***0 | Планка регулировочная | |
| 9 | М***0 | Гайка | |
| 10 | 6***0 | Шайба | |
| 11 | С***8 | Шайба | |
| 12 | М***1 | Болт | |
| 13 | Р***Б | Лоток | |
| 14 | Р***1 | Тяга | |
| 15 | Р***0 | Рамка | |
| 16 | Р***1 | Брус | |
| 17 | 5***9 | Втулка | |
| 18 | Р***5 | Пружина | |
| 19 | 3***9 | Шплинт | |
| 20 | С***8 | Шайба | |
| 21 | Р***0 | Винт | |
| 22 | Р***1 | Винт | |
| 23 | С***8 | Шайба | |
| 24 | С***8 | Шайба | |
| 25 | 4***9 | Шплинт | |
| 26 | Р***5 | Тяга | |
| 27 | С***8 | Шайба | |
| 28 | 6***6 | Пружина | |
| 29 | 2***9 | Шплинт | |
| 30 | М***3 | Гайка | |
| 31 | 2***9 | Шплинт | |
| 32 | Р***0 | Рычаг | |
| 33 | С***8 | Шайба | |
| 34 | Р***0 | Рычаг | |
| 35 | Р***0 | Планка регулировочная | |
| 36 | Р***3 | Ось гребенок | |
| 37 | Р***4 | Гребенка | |
| 38 | Р***1 | Шнур | |
| 39 | С***8 | Шайба | |
| 40 | Р***0 | Удлинитель |
